Alta dureza y resistencia al desgaste Excelente aislamiento eléctrico Buena conductividad térmica

Nombre De La Marca:	ZMSH
Número De Modelo:	Sustratos de zafiro SSP de plan C de 4 pulgadas
MOQ:	25
Precio:	Fluctuates with market
Tiempo De Entrega:	4-9 semanas
Condiciones De Pago:	T/T

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Orientación cristalina:

Plano C / A / R / M

Diámetro:

2/4/6 pulgadas

Espesor:

650±15 micras

Método del crecimiento cristalino:

KY / EFG / CZ

Superficie:

Pulido o según aplicación

Tipo de pulido:

PSS / PDS

Descripción de producto

Información de sustratos de zafiro

Los sustratos de zafiro son materiales fundamentales críticos para LED y dispositivos GaN. Aunque su tamaño de mercado (aproximadamente 833 millones de USD a nivel mundial para 2031) es relativamente limitado, sustenta aplicaciones posteriores por valor de billones de dólares, lo que le confiere una importancia estratégica y pionera.

Upstream: alúmina de alta pureza (principalmente 4N5 y superior), equipos de crecimiento de cristales (como hornos Kyropoulos) y campos térmicos de tungsteno-molibdeno. Algunas materias primas de alta gama y equipos centrales todavía dependen parcialmente de importaciones.

Midstream: Crecimiento de cristales de zafiro → extracción del núcleo → corte → pulido plano → pulido → sustrato de zafiro texturizado (PSS). Este segmento presenta las barreras técnicas y el valor añadido más altos.

Downstream: Chips LED (que representan más del 80% del consumo), electrónica de consumo (cubiertas, componentes de cámara), semiconductores de tercera generación (dispositivos de potencia/RF GaN), ventanas ópticas, etc. Las aplicaciones posteriores se están expandiendo de los LED tradicionales a campos diversificados.

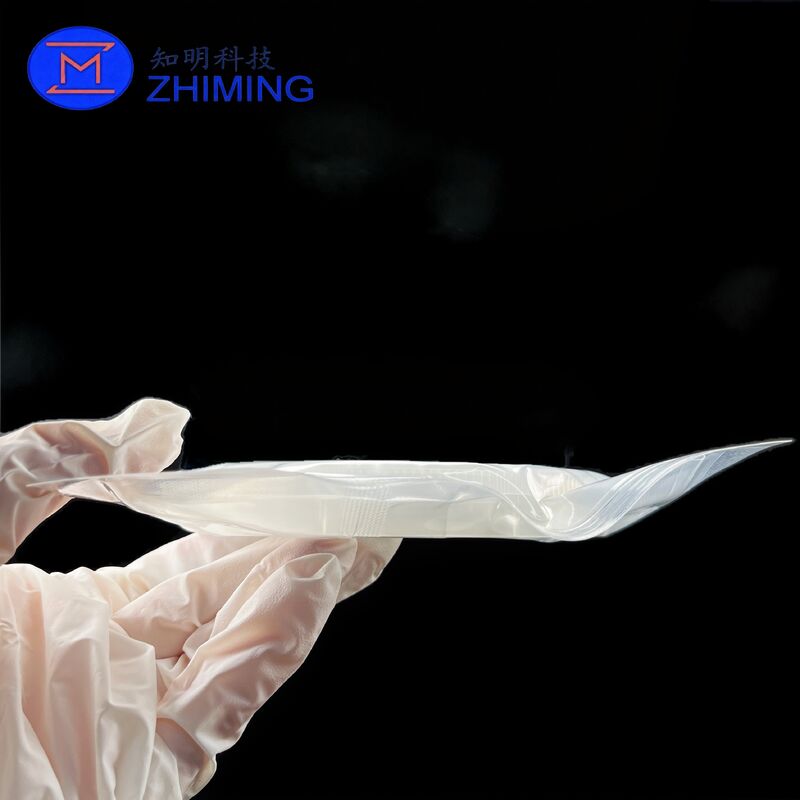

Los sustratos de zafiro SSP de plano C de 4 pulgadas son obleas de alúmina monocristalina (Al₂O₃) con una orientación cristalina (0001), producidas principalmente mediante los métodos de crecimiento de cristales Kyropoulos (KY), HEM o EFG. SSP significa pulido de una sola cara: la superficie frontal lista para epitaxia se somete a un pulido de ultraprecisión para lograr una rugosidad superficial ultrabaja, mientras que la parte posterior permanece rectificada finamente.

Alta dureza y resistencia al desgaste Excelente aislamiento eléctrico Buena conductividad térmica

Características clave

Material de zafiro monocristalino de alta pureza

Nuestros sustratos de zafiro se fabrican a partir de alúmina monocristalina sintética de alta pureza (Al₂O₃) con una ultra alta pureza de 4N5/5N, especialmente diseñada para entornos de fabricación optoelectrónica y de semiconductores de alto estándar. El material presenta una excelente estabilidad térmica, inercia química, resistencia a la corrosión por plasma y una rigidez mecánica excepcional, manteniendo un rendimiento físico y óptico estable bajo epitaxia a alta temperatura, procesamiento en vacío y condiciones de proceso químico agresivas.

Múltiples opciones de orientación cristalina para diversos dispositivos

Los sustratos de zafiro están disponibles con orientaciones cristalinas convencionales para adaptarse a los diferentes requisitos de los dispositivos semiconductores y optoelectrónicos. Los sustratos de plano C están optimizados para la epitaxia de GaN y la producción masiva de LED; los sustratos de plano R soportan dispositivos microelectrónicos de RF y alta velocidad SOS (Silicon-on-Sapphire); las opciones de plano A y plano M se adaptan a dispositivos GaN no polares/semipolares y componentes láser especiales. Se dispone de especificaciones personalizadas de ángulo de corte para mejorar la calidad del crecimiento epitaxial y el rendimiento del dispositivo.

Rendimiento de pulido y planitud de ultraprecisión

Disponibles en grados SSP (pulido de una sola cara) y DSP (pulido de doble cara) para adaptarse a diferentes escenarios de proceso. Las superficies pulidas listas para epitaxia logran una rugosidad superficial ultrabaja Ra < 0,3 nm, con valores de TTV, BOW y WARP estrictamente controlados. La superficie ultrasuave y libre de defectos cumple perfectamente con los estándares de crecimiento de epitaxia MOCVD, garantizando una deposición uniforme de la capa de GaN y una alta consistencia del rendimiento del chip.

Excelentes propiedades eléctricas y ópticas

Los sustratos de zafiro proporcionan un aislamiento eléctrico superior y una baja pérdida dieléctrica, aislando eficazmente la interferencia del circuito para dispositivos semiconductores de alta frecuencia y potencia. Presentan una transmitancia espectral ultra amplia UV-Vis-IR, una baja tasa de desgasificación y un rendimiento óptico estable, lo que los hace ideales para componentes de ventanas ópticas, encapsulado optoelectrónico de precisión y entornos de proceso de semiconductores al vacío.

Fabricación de sustratos de precisión personalizados

Las especificaciones del sustrato se pueden personalizar completamente según los requisitos técnicos del cliente, incluyendo:

Diámetro de la oblea: 2/3/4/6/8/12 pulgadas
Grosor estándar y personalizado
Orientación cristalina y ángulo de corte de precisión
Modos de pulido SSP / DSP
Rugosidad superficial y tolerancia de planitud
Bisel de borde y acabado de borde
Texturizado funcional de superficie (PSS/NPSS)
Grado de limpieza y proceso de limpieza de precisión

Procesamiento funcional y servicios de valor añadido personalizados

Además de los sustratos de zafiro desnudos estándar, ofrecemos procesamiento funcional personalizado de proceso completo para soportar aplicaciones diversificadas de los clientes. Los servicios disponibles incluyen:

Fabricación de sustratos texturizados PSS / NPSS
Metalización completa/de borde/anillo/marco/localizada (recubrimiento Au/Ti/Cr/Ni)
Corte de obleas ultrafinas y procesamiento de alivio de tensiones
Corte, perforación y conformado de alta precisión
Acabado superficial personalizado (pulido/rectificado/chorreado de arena)
Estricta inspección de calidad y certificación COA completa

Soluciones de sustratos de reemplazo personalizado y de grado OEM

Apoyamos el desarrollo y la producción de sustratos de zafiro personalizados basados en planos del cliente, puntos de referencia de muestras, parámetros de proceso de equipos, especificaciones de componentes existentes y demandas de ingeniería inversa. Todos los productos cumplen con las normas RoHS y REACH, proporcionando soluciones de sustratos estables y de alto rendimiento para la mejora de procesos de semiconductores, la adaptación de equipos y proyectos de reemplazo localizados.

Aplicaciones típicas

Los sustratos de zafiro son materiales fundamentales ampliamente adoptados en las industrias optoelectrónica y de semiconductores, aplicables a los siguientes dispositivos y procesos de fabricación:

Epitaxia de LED azul/verde/ultravioleta y fabricación de chips
Producción de dispositivos de pantalla de alta gama Mini LED / Micro LED
Dispositivos semiconductores de potencia y de comunicación RF basados en GaN
Circuitos integrados de alta frecuencia SOS (Silicon-on-Sapphire)
Iluminación automotriz, componentes optoelectrónicos montados en vehículos
Ventanas ópticas AR/VR y componentes ópticos de precisión
Sensores MEMS y portadores de chips microfluídicos
Ventanas ópticas de alta precisión y componentes de transmisión infrarroja
Equipos de vacío para semiconductores y piezas de aislamiento de baja desgasificación
Encapsulado de dispositivos optoelectrónicos de alta potencia y sustratos de gestión térmica

Los sustratos de zafiro se han producido en masa comercialmente para escenarios optoelectrónicos y de semiconductores convencionales, presentando una consistencia de lote estable, baja tasa de defectos y excelente compatibilidad de proceso.

Especificaciones del producto

Artículo	Especificación
Producto	Sustrato / Oblea de Zafiro
Material	Zafiro Sintético / Cristal Único de Al₂O₃
Método de Crecimiento	Kyropoulos / Crecimiento de Película Definido por el Borde (EFG)
Estructura Cristalina	Hexagonal (α-Al₂O₃)
Diámetro	2" / 3" / 4" / 6" / 8" o Personalizado
Grosor	Personalizado (por ejemplo, 430 µm – 1000 µm)
Orientación	Plano c (0001) / Plano a (11-20) / Plano r (1-102) / Plano m (10-10)
Acabado Superficial	SSP (Pulido de una Cara) / DSP (Pulido de Doble Cara) / Rectificado / Pulido Plano
Calidad Superficial	Arañazo-Picadura según MIL-PRF-13830B (por ejemplo, 40/20, 20/10)
TTV (Variación Total de Grosor)	≤ 5 µm (o según requisito del cliente)
Bow / Warp	≤ 10 µm (o según requisito del cliente)
Rugosidad (Ra)	Pulido: ≤ 0,2 nm / Rectificado: ≤ 0,5 µm
Tipo de Borde	Con Plano Principal / Sin Plano (Redondo Completo)
Longitud del Plano	Personalizado (según estándar SEMI o plano del cliente)
Perfil del Borde	Biselado / Redondeado según sea necesario
Dopante / Pureza	Alta Pureza (≥ 99,99% Al₂O₃)
Recubrimiento	Sin Recubrimiento / Recubrimiento AR / Recubrimiento ITO / Recubrimiento Metálico Disponible
Aplicación	LED / Semiconductor / Óptico / RF y Microondas / Reloj / Electrónica de Consumo

¿Por qué elegir sustratos de zafiro para aplicaciones de semiconductores y optoelectrónica?

Los sustratos de zafiro son materiales fundamentales ampliamente aplicados en la epitaxia de semiconductores, la fabricación de dispositivos optoelectrónicos y los sistemas de procesamiento microelectrónico. Sirviendo como portador para el crecimiento de capas epitaxiales de GaN, ZnO y otras, operan en entornos de fabricación extremos que presentan alta temperatura, fuerte erosión por plasma, corrosión química y campos electromagnéticos de alta frecuencia.

En comparación con los materiales de sustrato de silicio, cuarzo y cerámica común tradicionales, los sustratos de zafiro monocristalino de alta pureza integran propiedades físicas y químicas integrales superiores, lo que los hace insustituibles para procesos de semiconductores y optoelectrónicos de alta gama. Las ventajas clave incluyen:

Estabilidad a temperaturas extremadamente altas: Con un punto de fusión de hasta 2050 °C, mantiene una estructura cristalina estable y una precisión dimensional bajo procesos de epitaxia y recocido a alta temperatura a largo plazo, evitando eficazmente la deformación del sustrato y el fallo del dispositivo.
Rigidez y dureza mecánica ultra altas: Con una dureza Mohs de 9, solo superada por el diamante, ofrece una excelente resistencia al desgaste y estabilidad estructural, resistiendo daños mecánicos y deformaciones durante el corte de precisión, el grabado y el crecimiento de películas delgadas.
Inercia química superior: Es resistente a la corrosión por diversos gases ácidos, alcalinos y reactivos utilizados en la fabricación de semiconductores, sin reacciones químicas ni deterioro de la superficie, lo que garantiza condiciones de proceso ultra limpias.
Excelente resistencia al plasma y a la radiación: Soporta bombardeo de plasma a largo plazo y radiación ultravioleta en procesos de deposición de películas delgadas y grabado, con baja tasa de daño superficial y rendimiento estable.
Propiedades aislantes y dieléctricas: Con alta resistividad y baja pérdida dieléctrica, proporciona un aislamiento eléctrico fiable para dispositivos optoelectrónicos de alta frecuencia y alta potencia, reduciendo eficazmente la interferencia de la señal.
Alta transmitancia óptica: Logra una excelente transmisión de luz en las bandas ultravioleta, visible e infrarroja, adaptándose perfectamente a la preparación de dispositivos emisores de luz y fotodetectores.
Durabilidad del proceso a largo plazo: Mantiene una planitud superficial y una calidad cristalina consistentes en procesos de producción de semiconductores repetitivos y rigurosos, reduciendo en gran medida la frecuencia de reemplazo del sustrato y los costos de producción.

Por las razones anteriores, los sustratos de zafiro se han convertido en el material convencional preferido para obleas epitaxiales de LED, dispositivos semiconductores de potencia, dispositivos de radiofrecuencia de microondas y otros componentes semiconductores clave.

Fabricación de sustratos de zafiro personalizados

Nos especializamos en la fabricación de sustratos de zafiro personalizados y estandarizados para equipos de semiconductores y optoelectrónicos, centrándonos en soluciones personalizadas de alta precisión para la producción industrial y la I+D de laboratorio. Rompemos las limitaciones de las especificaciones estándar fijas y personalizamos los sustratos completamente de acuerdo con los parámetros de proceso reales de los clientes, los requisitos de adaptación de equipos y los estándares de diseño de dispositivos.

Las opciones de personalización integral cubren parámetros completos del sustrato y estructuras de soporte:

Parámetros centrales del sustrato de zafiro

Diámetro de la oblea (2/4/6/8 pulgadas y tamaños personalizados especiales)
Grosor del sustrato
Orientación cristalina (plano C, plano A, plano R, plano M y planos cristalinos especiales personalizados)
Especificaciones de forma de borde y biselado
Diseño de posicionamiento de plano/muesca
Rugosidad y planitud de la superficie
Requisitos de doble cara/cara única pulida
Tratamiento superficial ultralimpio y procesamiento de alivio de tensiones

Componentes estructurales a juego

Personalización del tamaño del accesorio portador de sustrato
Procesamiento de orificios y ranuras de posicionamiento
Base metálica a juego y estructura de manguito
Especificaciones de la interfaz de montaje y fijación
Ensamblaje integrado de sustrato y piezas auxiliares

Podemos proporcionar componentes integrados terminados ensamblados con sustratos de zafiro y piezas metálicas/cerámicas a juego para satisfacer las necesidades de instalación y uso directo de los clientes.

Servicio de reemplazo e ingeniería inversa

Para sustratos de zafiro descontinuados, piezas originales difíciles de encontrar y sustratos personalizados no estándar para equipos de semiconductores especiales, ofrecemos servicios profesionales de ingeniería inversa y fabricación de reemplazo. Los clientes pueden proporcionar la siguiente información para evaluación y cotización:

Número de pieza del equipo original
Dibujos técnicos detallados y especificaciones de parámetros
Fotos claras del producto y muestras físicas (nuevas/usadas)
Datos clave de dimensiones y parámetros cristalinos
Modelo de equipo de soporte e información de lote
Escenarios de aplicación específicos y parámetros del entorno de proceso

Nuestro equipo de ingeniería profesional realizará una evaluación integral de la estructura del sustrato, el rendimiento cristalino, la dificultad de procesamiento y la viabilidad de fabricación antes de la cotización formal. Todos los sustratos de reemplazo personalizados se optimizarán para la compatibilidad del proceso. El rendimiento de adaptación final se confirmará de acuerdo con la configuración real del equipo del cliente y los estándares del proceso de producción para garantizar una diferencia cero en el efecto de uso.

Control de calidad

Implementamos inspección de calidad de precisión de proceso completo para todos los sustratos de zafiro, y podemos proporcionar elementos de inspección específicos e informes de prueba completos de acuerdo con los requisitos del proyecto del cliente y los estándares de la industria. Los contenidos de inspección principales incluyen:

Inspección de precisión dimensional completa (diámetro, grosor, calibración de tolerancia)
Detección de precisión de la orientación cristalina
Pruebas de planitud superficial, deformación y rugosidad
Inspección visual de defectos (arañazos, picaduras, grietas, inclusiones)
Detección de limpieza y tensiones superficiales
Inspección de precisión de ensamblaje y tolerancia de adaptación
Inspección de embalaje profesional anticaídas y antipolvo

Se pueden proporcionar informes de inspección formales con datos de prueba completos para respaldar la verificación de materiales entrantes del cliente y la trazabilidad de la calidad de producción.

¿Qué información debe enviar para una cotización?

Para garantizar una cotización precisa y acortar el ciclo de entrega, proporcione la siguiente información detallada al consultar:

Dibujos técnicos completos del producto y hojas de parámetros
Requisitos de diámetro, grosor y tolerancia del sustrato
Orientación cristalina y estándares de procesamiento de superficies
Requisitos de acabado superficial, grado de pulido y limpieza
Parámetros de los componentes auxiliares a juego (si los hay)
Marca, modelo del equipo y condiciones del proceso de soporte
Número de pieza OEM original (si está disponible)
Cantidad requerida y demanda por lotes
Proceso de aplicación específico y requisitos de entorno extremo

Si no hay dibujos técnicos completos disponibles, proporcione fotos claras de alta definición y muestras físicas del sustrato para que nuestro equipo realice pruebas de parámetros y evaluación de esquemas.

Preguntas frecuentes

¿Para qué se utilizan principalmente los sustratos de zafiro?

Los sustratos de zafiro son materiales portadores fundamentales para la fabricación de dispositivos semiconductores y optoelectrónicos, utilizados principalmente en obleas epitaxiales de LED basadas en GaN, dispositivos electrónicos de potencia, chips de RF de microondas, dispositivos fotoeléctricos ultravioleta, equipos de procesamiento de plasma para semiconductores y otros campos, adecuados para epitaxia a alta temperatura, deposición de películas delgadas y procesos de grabado de precisión.

¿Pueden proporcionar piezas de ensamblaje de sustrato integradas personalizadas?

Sí. Además de las obleas de sustrato de zafiro individuales, podemos personalizar varios accesorios a juego, bases metálicas, componentes de posicionamiento y ensamblajes integrados terminados según los planos y los requisitos de las muestras, logrando un suministro de soporte integral.

¿Pueden producir sustratos de reemplazo para equipos antiguos y especiales?

Sí. Apoyamos la fabricación personalizada de servicio completo, incluida la producción basada en planos y la ingeniería inversa de muestras. Los clientes pueden proporcionar números de pieza originales, parámetros técnicos, muestras físicas e información del equipo, y nuestro equipo completará la adaptación del rendimiento y la fabricación alternativa.

¿Se pueden personalizar todos los parámetros centrales de los sustratos de zafiro?

Sí. Todos los parámetros clave, incluido el tamaño del sustrato, el grosor, la orientación cristalina, el procesamiento del borde, la rugosidad de la superficie, la planitud y el grado de pulido, se pueden personalizar completamente según los requisitos del proceso del cliente para satisfacer las necesidades personalizadas de I+D y producción.

¿Admiten pedidos de lotes pequeños y prototipos?

Sí. Apoyamos plenamente el desarrollo de prototipos, las pruebas de lotes pequeños en laboratorio, el reemplazo de mantenimiento de equipos y los pedidos por lotes de producción masiva. Evaluaremos el esquema de producción y la cotización de acuerdo con los parámetros personalizados y la dificultad de procesamiento.
