Los tubos aplicadores de zafiro son componentes especializados utilizados en equipos de plasma y procesos de semiconductores donde el tubo puede estar expuesto a energía de microondas o RF, gases de proceso reactivos, temperaturas elevadas y especies generadas por plasma.

En sistemas de plasma remotos, el gas de proceso puede pasar a través de un tubo aplicador mientras la energía de microondas se acopla a la región del aplicador para generar especies de plasma reactivas. El zafiro es particularmente adecuado para este tipo de aplicación debido a su combinación de estabilidad térmica, aislamiento eléctrico, resistencia química y características de transmisión de microondas/RF.

Nuestros tubos aplicadores de zafiro se pueden suministrar como tubos individuales o como ensamblajes completos que incorporan carcasas metálicas de precisión, conectores roscados, interfaces de sellado y otros componentes mecánicos personalizados.

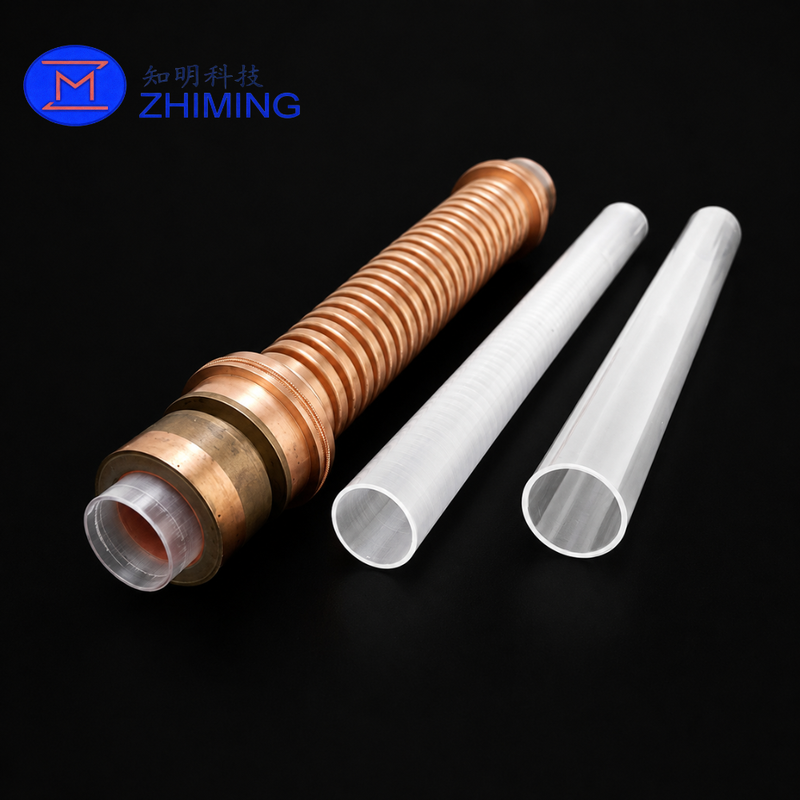

El producto que se muestra aquí combina un tubo de zafiro de precisión con una estructura de montaje metálica mecanizada y está diseñado para su uso como componente de reemplazo o personalizado para equipos de proceso de semiconductores.

Características Clave

Material de Zafiro de Alta Pureza

El tubo aplicador está fabricado con zafiro sintético adecuado para entornos exigentes de equipos de semiconductores.

El zafiro proporciona una excelente resistencia a altas temperaturas, exposición a plasma y condiciones de proceso químicamente agresivas, manteniendo al mismo tiempo una alta resistencia mecánica.

Adecuado para Aplicaciones de Plasma

Los tubos de zafiro se utilizan ampliamente en aplicaciones de procesamiento de semiconductores, incluidos tubos aplicadores de plasma, tubos de contención de plasma, componentes inyectores de gas de proceso y sistemas relacionados de generación de plasma.

Compatible con Microondas y RF

El zafiro ofrece excelentes características dieléctricas y capacidad de transmisión de RF/microondas, lo que lo hace adecuado para componentes ubicados dentro de sistemas de generación de plasma remoto o de microondas.

Fabricación de Tubos de Precisión

Las dimensiones del tubo se pueden controlar según los requisitos del cliente, que incluyen:

• Diámetro exterior
• Diámetro interior
• Espesor de pared
• Longitud total
• Geometría del extremo
• Estructura del hombro
• Diseño de ranura
• Acabado superficial
• Interfaz de ensamblaje

Ensamblaje de Zafiro + Metal

Además de la fabricación de tubos de zafiro, podemos proporcionar ensamblajes integrados que incorporan componentes metálicos mecanizados.

Los servicios disponibles pueden incluir:

• Carcasa metálica de precisión
• Rosca externa
• Estructuras de montaje internas
• Manguitos mecánicos
• Bridas
• Interfaces de sellado
• Ensamblaje de zafiro a metal
• Fabricación de ensamblajes de reemplazo

Piezas de reemplazo personalizadas

Soportamos piezas de equipos de semiconductores personalizadas según:

• Dibujos del cliente
• Muestras originales
• Dimensiones del equipo
• Especificaciones de componentes existentes
• Números de referencia OEM
• Requisitos de ingeniería inversa

Esto hace que el producto sea adecuado para proyectos de mantenimiento, reemplazo y localización de equipos de semiconductores.

Aplicaciones Típicas

Los tubos aplicadores de zafiro se pueden utilizar en equipos y procesos como:

• Sistemas de Fuente de Plasma Remoto
• Limpieza de cámaras de plasma
• Generación de plasma por microondas
• Equipos CVD de semiconductores
• Equipos PECVD
• Equipos HDP-CVD
• Equipos de grabado por plasma
• Sistemas de grabado en seco
• Entrega de gas de proceso
• Sistemas de activación de gas de plasma
• Piezas de repuesto para equipos de semiconductores

Los tubos de zafiro ya se utilizan comercialmente para aplicaciones de aplicadores de plasma de semiconductores, contención de plasma e inyectores de gas de proceso.

Especificaciones del Producto

Nota: Las dimensiones y las estructuras de ensamblaje se producen de acuerdo con el equipo del cliente, el dibujo o la muestra existente.

¿Por qué usar Zafiro para Tubos Aplicadores de Plasma?

El tubo aplicador se encuentra en una de las áreas más exigentes de un sistema de generación de plasma.

Dependiendo del diseño del equipo, el tubo puede encontrar simultáneamente gases reactivos, especies de plasma energéticas, energía de microondas y temperaturas elevadas.

En comparación con los materiales de vidrio convencionales, el zafiro proporciona una combinación de:

• Resistencia a altas temperaturas
• Alta resistencia mecánica
• Excelente estabilidad química
• Resistencia al plasma
• Buenas propiedades dieléctricas
• Transmisión de microondas/RF
• Largo potencial de servicio en entornos de proceso exigentes

Por esta razón, el zafiro se ha convertido en un importante material de ingeniería para tubos aplicadores de plasma y otros componentes de equipos de proceso de semiconductores.

Fabricación Personalizada de Tubos Aplicadores de Zafiro

Fabricamos componentes de zafiro para equipos de semiconductores con énfasis en aplicaciones personalizadas y de reemplazo.

En lugar de limitar a los clientes a dimensiones de tubo estándar, podemos fabricar piezas según los requisitos reales del equipo de proceso.

Las opciones de personalización incluyen:

Tubo de Zafiro

• OD e ID
• Longitud del tubo
• Espesor de pared
• Extremos del tubo
• Escalones y hombros
• Ranuras y surcos
• Rugosidad superficial
• Requisitos de pulido

Componentes Metálicos

• Dimensiones de la carcasa
• Especificaciones de rosca
• Interfaces de montaje
• Bridas
• Manguitos
• Estructuras de conector

Ensamblaje

Los tubos de zafiro también se pueden suministrar con componentes metálicos correspondientes como una pieza ensamblada de equipo de semiconductores.

Servicio de Reemplazo e Ingeniería Inversa

Para piezas de equipos de semiconductores descontinuadas, difíciles de obtener o personalizadas, los clientes pueden enviarnos:

1. Número de pieza del equipo original
2. Dibujo técnico
3. Fotos
4. Muestra usada o nueva
5. Dimensiones críticas
6. Modelo de equipo
7. Información de aplicación

Nuestro equipo de ingeniería puede evaluar la estructura y la viabilidad de fabricación antes de la cotización.

Para piezas fabricadas como alternativas a componentes de equipos existentes, la compatibilidad final siempre debe confirmarse según la configuración del equipo del cliente y las especificaciones técnicas.

Control de Calidad

Dependiendo de los requisitos del cliente, la inspección puede incluir:

• Inspección dimensional
• Inspección OD / ID
• Medición del espesor de pared
• Inspección de longitud
• Inspección de superficie
• Inspección de rosca
• Inspección de ensamblaje
• Inspección de defectos visuales
• Inspección de embalaje

Se pueden proporcionar informes de inspección según los requisitos del proyecto.

¿Qué Información se Debe Enviar para una Cotización?

Para una cotización más rápida, proporcione:

• Dibujo del producto
• OD del tubo de zafiro
• ID del tubo de zafiro
• Longitud del tubo
• Espesor de pared
• Acabado superficial
• Material de la carcasa metálica
• Especificaciones de rosca
• Marca/modelo del equipo
• Número de pieza OEM, si está disponible
• Cantidad requerida
• Entorno de aplicación o proceso

Si no hay un dibujo disponible, envíe fotografías claras y una muestra física para su evaluación.

Preguntas Frecuentes

¿Para qué se utiliza un tubo aplicador de zafiro?

Un tubo aplicador de zafiro se utiliza comúnmente en equipos de plasma de semiconductores, particularmente en sistemas de generación de plasma, limpieza de plasma remoto y activación de gas de proceso.

¿Pueden fabricar el ensamblaje completo del tubo aplicador?

Sí. Además de los tubos de zafiro, se pueden fabricar carcasas metálicas personalizadas, componentes roscados y ensamblajes mecánicos según dibujos o muestras.

¿Pueden fabricar reemplazos para piezas de equipos de semiconductores existentes?

Sí. Soportamos la fabricación basada en dibujos y en muestras para componentes de reemplazo de equipos de semiconductores. Los clientes pueden proporcionar el número de referencia OEM, el dibujo, la muestra y la información del equipo para su evaluación.

¿Se pueden personalizar las dimensiones del tubo de zafiro?

Sí. El diámetro exterior, el diámetro interior, la longitud, el espesor de la pared, la geometría del extremo del tubo y el acabado superficial se pueden personalizar.

¿Ofrecen pequeñas cantidades?

Los proyectos de prototipos, mantenimiento y lotes pequeños de equipos de semiconductores se pueden evaluar según las dimensiones requeridas y la dificultad de fabricación.
