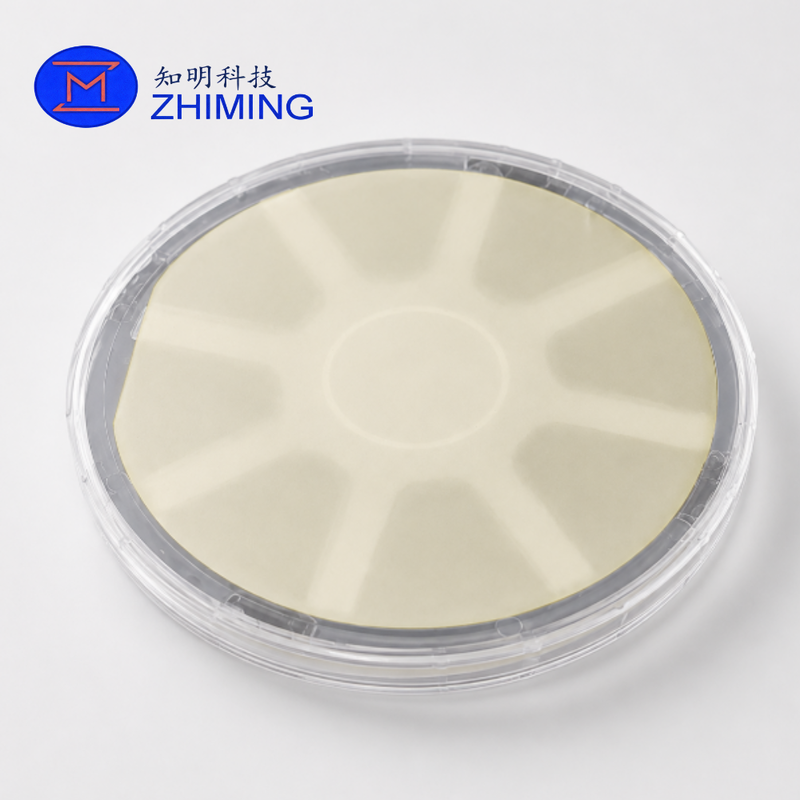

Semiconductor 2D WS2 en zafiro para investigación y desarrollo de dispositivos

ZMSH suministra WS2 de alta calidad en obleas de zafiro con películas continuas multicapa de disulfuro de tungsteno (WS2) cultivadas en sustratos de zafiro.Como material representativo de dicálcogenuro de metal de transición (TMD), WS2 ha atraído una atención significativa para la electrónica de próxima generación, optoelectrónica, fotodetectores, sensores y investigación avanzada de semiconductores.

Nuestras obleas WS2 ofrecen excelente calidad de cristal, alta uniformidad de película, morfología de superficie lisa y un alto rendimiento óptico, lo que las hace ideales para universidades, institutos de investigación,Laboratorios de semiconductores, y proyectos de I+D en todo el mundo.

Características clave

• Película WS2 multicapa continua
• Estructura de cristal hexagonal de alta calidad
• Excelencia en la uniformidad de la escala de la oblea
• Respuesta de fotoluminiscencia fuerte (PL)
• Superficie ultra-lisera (RMS ≈ 0,11 nm)
• Substrato de zafiro con una excelente estabilidad térmica
• Disponible en tamaños de obleas de 2 pulgadas y 4 pulgadas
• Apto para la fabricación de dispositivos y la caracterización de materiales
• Las especificaciones personalizadas disponibles

Especificaciones

¿Por qué escoger WS2 en lugar de Zafiro?

WS2 combina una banda adecuada, una fuerte interacción luz-materia y excelentes propiedades de transporte de portadores,lo que lo convierte en uno de los materiales semiconductores 2D más prometedores más allá de las tecnologías convencionales de silicio.

El sustrato de zafiro proporciona:

• Alta estabilidad térmica
• Excelente transparencia óptica
• Resistencia mecánica superior
• Resistencia química
• Plataforma fiable para el crecimiento a escala de obleas

En comparación con las escamas exfoliadas mecánicamente, las películas WS2 a escala de obleas proporcionan una mejor consistencia, repetibilidad y escalabilidad para la investigación y el desarrollo de dispositivos.

Resultados de la caracterización

Morfología de la superficie

Las mediciones de microscopía de fuerza atómica (AFM) muestran una superficie ultra-lisera con rugosidad RMS alrededor de 0,11 nm, adecuada para la fabricación de dispositivos a nanoescala.

Calidad cristalina

Las técnicas de caracterización avanzadas, incluidas GIXRD y GI-WAXS, confirman una alta calidad de cristal y una excelente orientación en plano.

Rendimiento óptico

La fuerte intensidad de fotoluminiscencia (PL) y el estrecho FWHM indican una calidad óptica superior y la uniformidad del material.

Verificación de los materiales

La espectroscopia de Raman confirma los modos vibracionales característicos de WS2, validando la composición del material y la integridad estructural.

Aplicaciones

Investigación de semiconductores 2D

Estudios fundamentales del transporte de portadores, propiedades electrónicas y materiales de baja dimensión.

Dispositivos optoelectrónicos

Adecuado para fotodetectores, sensores ópticos, dispositivos emisores de luz y investigación de modulación óptica.

Dispositivos lógicos avanzados

Plataforma de investigación para arquitecturas de transistores de próxima generación y canales de semiconductores ultrafinos.

IA y computación neuromórfica

Material candidato emergente para el hardware informático futuro y nuevas estructuras de dispositivos.

Sensores de gas

La alta sensibilidad de la superficie permite aplicaciones de detección de gases y monitoreo ambiental.

Biosensores

Adecuado para la detección bioquímica y la investigación de diagnóstico médico.

Investigación en electrónica flexible

Puede utilizarse como plataforma de crecimiento y transferencia para el desarrollo de dispositivos electrónicos flexibles.

Investigación académica

Ampliamente utilizado por universidades, laboratorios nacionales e institutos de investigación de semiconductores.

Productos disponibles

Servicios de personalización

ZMSH proporciona soluciones de obleas WS2 personalizadas basadas en los requisitos del cliente:

• Tamaños de obleas personalizados
• Diferentes tipos de sustrato
• Ajuste del grosor de la película
• Especificaciones de grado de investigación
• Apoyo para la fabricación de dispositivos
• Informes de caracterización de los materiales

Por favor, póngase en contacto con nosotros para los requisitos personalizados y las discusiones del proyecto.

Ventajas de la ZMSH

• Proveedor profesional de obleas de semiconductores
• Experiencia en materiales 2D y semiconductores compuestos
• Control de calidad estricto
• Apoyo mundial para el transporte marítimo
• Capacidad de fabricación de obleas a medida
• Apoyo técnico a proyectos de investigación

Preguntas frecuentes

¿Qué es WS2?

WS2 (disulfuro de tungsteno) es un semiconductor bidimensional perteneciente a la familia de dichalcogenuro de metal de transición (TMD).Exhibe excelentes propiedades ópticas y electrónicas para aplicaciones de semiconductores de próxima generación.

¿Por qué usar zafiro como sustrato?

El zafiro ofrece una excelente estabilidad térmica, transparencia óptica, resistencia química y resistencia mecánica, lo que lo convierte en un sustrato ideal para el crecimiento de WS2 de alta calidad.

¿Qué tamaños de obleas hay disponibles?

Los tamaños estándar incluyen obleas de 2 pulgadas y 4 pulgadas.

¿Puede proporcionar datos de caracterización?

Sí, los informes AFM, Raman, PL, PL Mapping, TEM, GIXRD y GI-WAXS están disponibles según los requisitos del proyecto.

¿Está disponible la personalización?

Sí, soportamos tipos de sustrato personalizados, tamaños de obleas, espesores de película y especificaciones de grado de investigación.
