Sic substrato
Created with Pixso. Substrato de SiC de 12 pulgadas de 300 mm 4H-N para la fabricación de semiconductores de potencia

Substrato de SiC de 12 pulgadas de 300 mm 4H-N para la fabricación de semiconductores de potencia

Nombre De La Marca: ZMSH
MOQ: 50
Tiempo De Entrega: 2-4 SEMANAS
Condiciones De Pago: T/T
Información detallada
Lugar de origen:
SHANGHÁI,CHINA
Politito:
4h
Tipo de dopaje:
Tipo N
Diámetro:
300 ± 0,5 mm
espesor:
Verde: 600 ± 100 μm / Transparente: 700 ± 100 μm
Orientación superficial:
4° hacia <11-20> ± 0,5°
Piso primario:
Muesca / Ronda completa
Profundidad de muesca:
1 – 1,5 milímetros
Variación total del grosor (TTV):
≤ 10 μm
Densidad de microtubos (MPD):
≤ 5 unidades/cm²
Descripción de producto

Substrato de SiC de 12 pulgadas de 300 mm 4H-N para la fabricación de semiconductores de potencia


1. Descripción general del producto


El sustrato de carburo de silicio (SiC) de 12 pulgadas (300 mm) es un material semiconductor de gran diámetro de banda ancha diseñado para la electrónica de potencia avanzada y la fabricación de dispositivos de alta frecuencia.Comparado con las obleas convencionales de SiC de 6 y 8 pulgadas, el formato de 12 pulgadas aumenta significativamente el área utilizable de la oblea, lo que permite una mayor producción del dispositivo por oblea, una mayor eficiencia de fabricación y un menor costo por matriz.

Esta especificación abarca tres clases de sustrato:

  • Grado de producción 4H SiC tipo N

  • Calidad de 4H SiC tipo N para simulacros

  • Grado de producción de 4H SiC semisolador (SI)

Estos grados soportan aplicaciones que van desde la calibración de equipos y el desarrollo de procesos hasta la producción de dispositivos de alta confiabilidad.


Substrato de SiC de 12 pulgadas de 300 mm 4H-N para la fabricación de semiconductores de potencia 0


2Características del materialSubstrato de SiC de 12 pulgadas de 300 mm 4H-N para la fabricación de semiconductores de potencia 1


4H SiC (tipo N)

El carburo de silicio 4H-N es un material semiconductor de estructura cristalina hexagonal de banda ancha dopada con nitrógeno con una banda de aproximadamente 3,26 eV. Tiene:

  • Fortaleza del campo eléctrico de alta ruptura

  • Alta conductividad térmica

  • Conductividad eléctrica estable

  • Excelente rendimiento bajo altas temperaturas y alto voltaje

Los sustratos SiC de tipo N 4H-N se utilizan ampliamente en dispositivos de energía vertical como los MOSFET SiC y los diodos Schottky.

4H SiC (semi-aislante)

Los sustratos de SiC 4H semi-aislantes presentan una resistencia extremadamente alta y un excelente aislamiento eléctrico.y aplicaciones electrónicas de alta frecuencia donde se requiere una baja conducción parasitaria y una alta integridad de la señal.


3Crecimiento del cristal y proceso de fabricación


Los sustratos de SiC de 12 pulgadas se cultivan utilizando el método de transporte de vapor físico (PVT).Material de origen de SiC de alta pureza sublima bajo altas temperaturas y condiciones de vacío controladas y recristaliza en un cristal de semilla orientado con precisiónAl controlar cuidadosamente el campo térmico y el entorno de crecimiento, se logra una calidad cristalina uniforme y una baja densidad de defectos en toda la oblea de 300 mm.

Después del crecimiento del cristal, las obleas se someten a cortes de precisión, control de grosor, procesamiento de bordes y acabado de la superficie.la superficie de Si se procesa mediante pulido mecánico químico (CMP) o molienda para alcanzar la planitud, aspereza y geometría para la fabricación de semiconductores.


4. Tabla de especificaciones del sustrato de SiC de 12 pulgadas


Punto de trabajo Grado de producción tipo N Calidad de los modelos de tipo N Grado de producción del tipo SI
Polítipo 4 horas 4 horas 4 horas
Tipo de dopaje Tipo N Tipo N Las demás:
Diámetro 300 ± 0,5 mm 300 ± 0,5 mm 300 ± 0,5 mm
El grosor En el caso de los vehículos de las categorías A y B, el valor de los valores de los valores de las categorías A y B se calculará en función de los valores de las categorías A y B. En el caso de los vehículos de las categorías A y B, el valor de los valores de los valores de las categorías A y B se calculará en función de los valores de las categorías A y B. En el caso de los vehículos de las categorías A y B, el valor de los valores de los valores de las categorías A y B se calculará en función de los valores de las categorías A y B.
Orientación de la superficie 4° hacia < 11-20> ± 0,5° 4° hacia < 11-20> ± 0,5° 4° hacia < 11-20> ± 0,5°
Piso primario Noche / Ronda completa Noche / Ronda completa Noche / Ronda completa
Profundidad de muesca 1 ¢ 1,5 mm 1 ¢ 1,5 mm 1 ¢ 1,5 mm
Variación total del grosor (TTV) ≤ 10 μm No incluido ≤ 10 μm
Densidad de micropipo (MPD) ≤ 5 EE/cm2 No incluido ≤ 5 EE/cm2
Resistencia Medido dentro del centro de la zona de 8 pulgadas Medido dentro del centro de la zona de 8 pulgadas Medido dentro del centro de la zona de 8 pulgadas
Tratamiento de la superficie con Si Polido con CMP El moler Polido con CMP
Procesamiento de bordes Las demás No hay chambres. Las demás
Chips de borde Profundidad permitida < 0,5 mm Profundidad permitida < 1,0 mm Profundidad permitida < 0,5 mm
Marcado por láser Marcado del lado C / requerimiento del cliente Marcado del lado C / requerimiento del cliente Marcado del lado C / requerimiento del cliente
Inspección de politipos (luz polarizada) No hay politipo (exclusión de bordes de 3 mm) Área del politipo < 5% (exclusión de los bordes 3 mm) No hay politipo (exclusión de bordes de 3 mm)
Inspección de grietas (luz de alta intensidad) No hay grietas (exclusión de los bordes de 3 mm) No hay grietas (exclusión de los bordes de 3 mm) No hay grietas (exclusión de los bordes de 3 mm)


5Control de calidad e inspección


Todas las obleas se inspeccionan utilizando métodos de metrología y inspección óptica estándar de la industria, incluida la medición de la geometría de la superficie, la caracterización eléctrica,inspección de luz polarizada para la evaluación de politiposSe aplican zonas de exclusión de borde definidas para garantizar un rendimiento de procesamiento constante del dispositivo.


6Aplicaciones típicas


  • Electrónica de potencia:
    MOSFETs SiC, diodos Schottky, módulos de potencia, inversores y convertidores

  • Vehículos eléctricos y nuevos sistemas energéticos:
    Inversores de tracción, cargadores integrados (OBC), convertidores CC-CC, infraestructura de carga rápida

  • Dispositivos de RF y de alta frecuencia:
    Estaciones base 5G, sistemas de radar, comunicaciones por satélite

  • Equipo industrial y de infraestructuras:
    Redes eléctricas de alto voltaje, automatización industrial, motores

  • Aeroespacial y Defensa:
    Electrónica de alta temperatura y aplicaciones en entornos extremos


7. Preguntas frecuentes


P1: ¿Cuál es el propósito de las obleas tipo N de calidad ficticia?
R: Las obleas de calibre falso se utilizan para la configuración del equipo, la calibración de herramientas y la verificación del proceso, lo que ayuda a reducir los costos durante el desarrollo del proceso.


P2: ¿Por qué es ventajoso un sustrato de SiC de 12 pulgadas?
R: El formato de 12 pulgadas aumenta el área de la oblea y la producción de chips por oblea, mejorando la eficiencia de fabricación y reduciendo el costo por dispositivo.


P3: ¿Se pueden personalizar las especificaciones?
R: Sí, el espesor, el tratamiento de la superficie, el método de marcado y los criterios de inspección se pueden personalizar a petición.


Productos reales


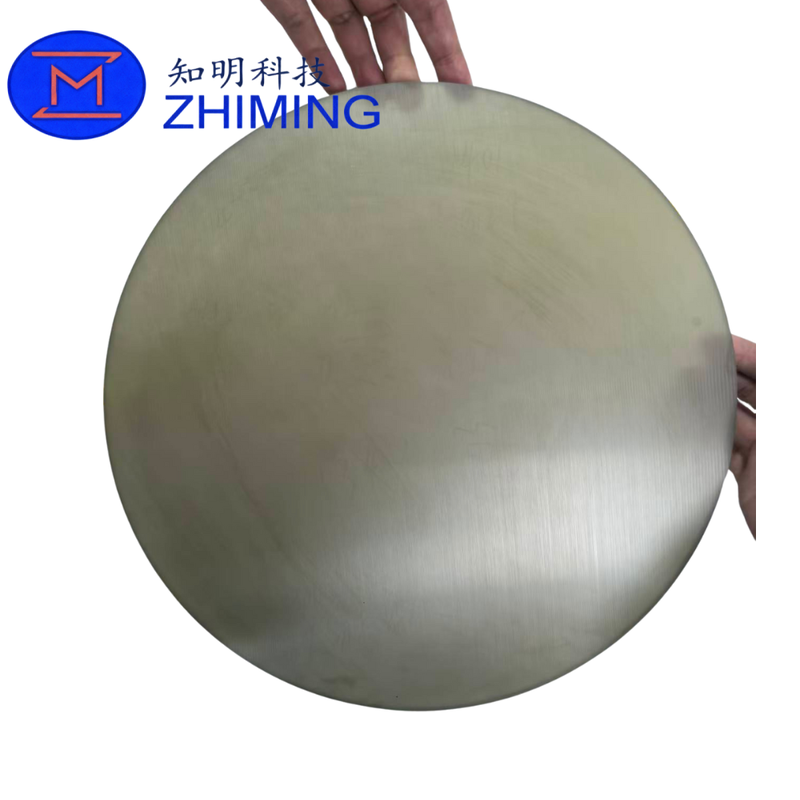

Substrato de SiC de 12 pulgadas de 300 mm 4H-N para la fabricación de semiconductores de potencia 2


Wafer de carburo de silicio de 12 pulgadas de 300 mm SiC 4H-N Tipo Dummy Prime Grado de investigación Múltiples aplicaciones
