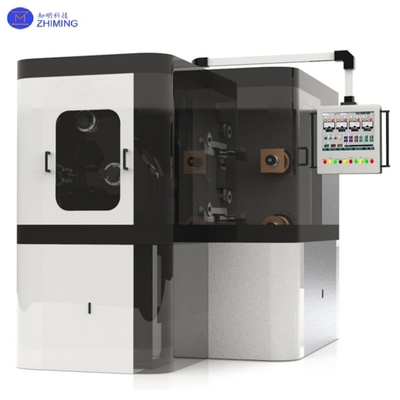

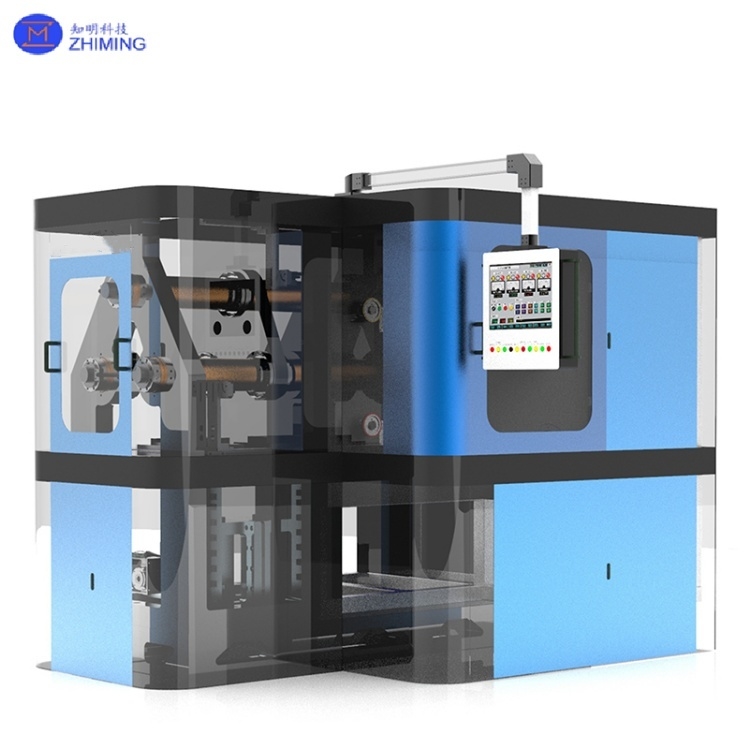

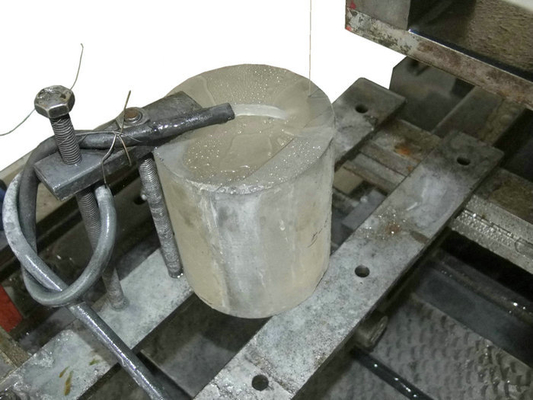

Máquina de sierra de mármol de zafiro para materiales de zafiro/SiC/cuarzo
La sierra de alambre múltiple de zafiro es un dispositivo de mecanizado de precisión diseñado para materiales duros y frágiles (por ejemplo, zafiro, carburo de silicio, cuarzo, vidrio óptico).Utiliza movimiento recíproco de alta velocidad de cientos de alambres recubiertos de diamantes para lograr un corte eficiente de lingotesCon menos ruedas de guía (normalmente 3 ′′ 5), el sistema mejora la estabilidad y la rentabilidad.logrando ±0Tolerancia de espesor de 0,02 mm y rugosidad de superficie Ra < 0,5 μm. Las aplicaciones abarcan sustratos LED, placas de cubierta de electrónica de consumo, ventanas militares y más.
En comparación con las tradicionales sierras de alambre múltiple, este dispositivo utiliza un control de tensión de circuito cerrado (rango de 10-30N) y sistemas de roscado inteligentes,Mejorar la utilización del alambre en un 40% y reducir los costes de los consumibles en un 30%, al mismo tiempo que satisfacen las exigencias de eficiencia, estabilidad y economía.
Principios de funcionamiento de la máquina de sierra de alambre de zafiro
1. Sistema de accionamiento de múltiples cables
- El motor principal impulsa los juegos de ruedas activas (diámetro Φ300 ∼ 500 mm), formando una red de circuito cerrado con 300 ∼ 800 cables de diamante a velocidades de hasta 1.000 m/min.
- 7 servomotores que coordinan el movimiento (desembolso de alambre/carrete, roscado, huso, tensión, alimentación, oscilación) con una precisión de ± 0,005 mm.
- ¿ Qué?
2Mecanismo de corte de alta tensión.
- Los sensores de tensión de circuito cerrado (muestreo a 1 kHz) ajustan dinámicamente el servomomento, manteniendo las fluctuaciones de tensión < ± 2%.
- La detección de roturas de fibra óptica con una respuesta de < 10 ms activa el apagado automático y la localización de fallas.
3Sistema de control inteligente.
- La arquitectura PLC + servo de Inovance admite ≥ 100 parámetros de proceso preestablecidos (velocidad, tensión, velocidad de alimentación).
- 10.1" muestra en tiempo real el estado de la red de cables, las curvas de tensión, el consumo de energía y los registros de fallos (seguimiento histórico).
- ¿ Qué?
4. Refrigeración y filtración
- El enfriamiento a alta presión (0,5 ∼1,5 MPa) con filtración de 5 μm garantiza una temperatura de la zona de corte de < 35 °C.
- Sistema de refrigeración a base de agua de autoconcentración (precisión ± 0,5%).
Ventajas técnicas de la máquina de sierra de mármol de zafiro
| - ¿ Qué?Categoría |
Detalles técnicos |
Beneficios |
| Diseño estructural |
Cuadro de acero Q345B con optimización de elementos finitos (frecuencia natural > 80 Hz) |
Mejora del 50% de la resistencia a las vibraciones; funcionamiento estable bajo alta humedad. |
| Precisión de control. |
7 servomotores + codificadores absolutos de 17 bits (repetibilidad ± 0,002 mm) |
Aplicación de un sistema de calibración de la luz de la luz de la luz. |
| Sistema de tensión. |
Control de doble bucle (bucles de corriente + posición; fluctuación < ± 0,3N) |
99Tasa de rendimiento del 0,5%; pérdidas por rotura de alambre < 0,1%. |
| Adaptabilidad al proceso |
Administrador de recetas para materiales preestablecidos (por ejemplo, dureza de zafiro 2000HV) |
Cambios de material de 3 minutos; pérdidas de corte de ensayo reducidas. |
| Características inteligentes |
Integración Ethernet/IP con sistemas MES; control de acceso de tres niveles |
Carga de datos OEE en tiempo real; cumplimiento de las normas de la Industria 4.0. |
| Eficiencia de los costes |
0Consumo de alambre de 0,8 ∼1,2 m por porción (Φ0,25 mm de alambre); |
30% menos uso de alambre; rápida conmutación del diámetro del alambre (0,15 ∼0,45 mm). |
Parámetros técnicos de las máquinas de sierra de mármol de zafiro
|
Fuente de alimentación
|
Sistema trifásico de cinco cables con capacidad AC 380V y 50A
|
|
Consumo de energía
|
De tensión media superior o igual a 25 KVA
|
|
Velocidad del husillo
|
Se aplican las siguientes medidas:
|
|
Trazo de elevación de la mesa de trabajo
|
200 mm
|
|
Velocidad de alimentación para cortar la mesa de trabajo
|
Se aplicarán las siguientes medidas:
|
|
Ángulo de oscilación
|
± 8o
|
|
Tamaño máximo de trabajo
|
Se trata de una muestra de las características de las máquinas de fabricación.
|
|
Capacidad del carrete de alambre
|
20 kilómetros
|
|
Diámetro del alambre
|
¥0.1-¥0.28 mm
|
|
Diámetro exterior del rodillo Ejes de longitud efectiva
|
160 mm x 350 mm x 3 bandas
|
|
Número del volante
|
8 piezas
|
|
Peso neto de la máquina
|
5500 kg de peso
|
|
Tamaño máximo de trabajo
|
Se trata de una muestra de las características de las máquinas de fabricación.
|
Aplicaciones de la máquina de serradura de hilos múltiples de zafiro
1Industria de los LED:
- Substratos de zafiro de 2 ′′6 (80 ′′350 μm de espesor) para chips micro-LED.
- Substratos con patrón (PSS) con Ra < 0,2 μm.
- ¿ Qué?
2Electrónica de consumo:
- Las cubiertas de zafiro de los relojes inteligentes (0,3 ∼0,8 mm de espesor; < 10 μm de astillamiento en los bordes).
- Protectores de lentes de cámara de teléfono inteligente.
- ¿ Qué?
3Optica y Defensa:
- Las ventanas infrarrojas (0,5 ∼5 mm; < 0,01 mm de paralelismo).
- Las partidas en blanco de zafiro de radoma de misiles (resistencia a choques térmicos > 1000°C).
- ¿ Qué?
4. Semiconductores:
- Las plaquetas epitaxiales de 4H-SiC (TTV < 5 μm).
- Las características de los dispositivos de control de velocidad son las siguientes:
5Investigación:
- Zafiro flexible ultra delgado (< 50 μm).
- Componentes de forma compleja (radio mínimo R0,5 mm).
Las principales ventajas de la máquina de sierra de mármol de zafiro
1Estabilidad:
- Las características de los sistemas de control de velocidad son las siguientes:
- Tamaño máximo de la pieza: 260 × 260 × 250 mm.
- Los servomotores Huagong garantizan la fiabilidad.
- ¿ Qué?
2. Eficiencia energética:
- El sistema de reciclaje de agua reduce al mínimo los desechos sólidos.
- Potencia servoalimentada: 27,2 KVA (consumo por hora del 3%).
- ¿ Qué?
3. Costo-efectividad:
- El corte en doble posición duplica la eficiencia.
- Apoyo integrado a los procesos (capacitación, solución de problemas).
- ¿ Qué?
4El liderazgo de precios:
- < 1/3 del coste de los equivalentes extranjeros.
- Rápido retorno de la inversión; riesgos operativos reducidos.
Máquina de sierra de mármol de zafiroPreguntas frecuentes
- ¿ Qué?
P1: ¿Cuáles son las principales ventajas de las sierras de zafiro de múltiples alambres?
A1: corte por lotes de alto rendimiento (800 ∼ 1200 obleas por ciclo), tolerancia de espesor ± 0,02 mm y rugosidad superficial Ra < 0,5 μm,Ideal para aplicaciones de alta precisión como sustratos LED y ventanas militares.
P2: ¿Cómo abordar el corte de zafiro no circular?
A2: Optimice los parámetros de corte (velocidad/tensión del alambre) y la alineación de la malla de alambre, asegurando el diámetro de la rueda guía > 300 mm para minimizar la distorsión del alambre de diamante.
