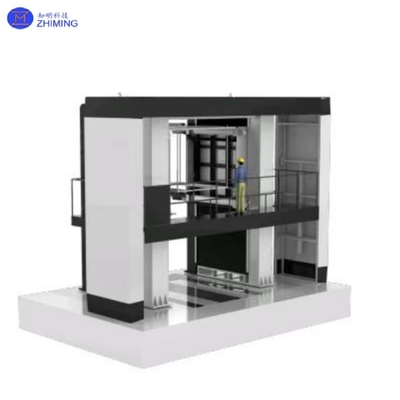

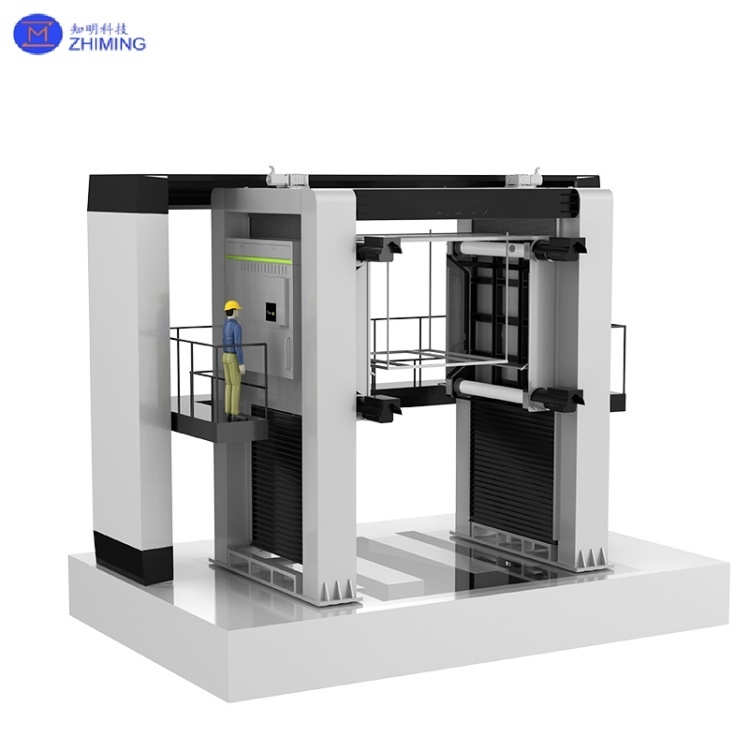

Máquina de corte de sierra de varios alambres para el procesamiento de piedra natural
La máquina de corte de sierra de alambre múltiple es un equipo moderno de procesamiento de piedra que utiliza múltiples alambres de corte de diamantes que trabajan en paralelo,diseñados específicamente para el corte eficiente de piedras naturales como el mármolA través del movimiento sincrónico de cientos de alambres de diamante, permite cortar y dar forma a bloques de gran tamaño (hasta 3 × 2 × 2 m),mejora de la eficiencia de corte en 5-8 veces en comparación con las sierras de marco tradicionalesEl equipo presenta un diseño modular, admite el corte bidireccional vertical/horizontal y ofrece un grosor de procesamiento máximo de 2,5 m. Se utiliza ampliamente en la minería de canteras de piedra,producción de losas, y el procesamiento de materiales de forma especial.
Principio de funcionamiento de la máquina de corte de sierra de hilos múltiples
1Sistema de transmisión de múltiples cables
- Impulsado por un motor principal, el conjunto de ruedas motrices (diámetro 1,2-1,8 m) alimenta 200-800 cables de corte de diamantes para formar una red de movimiento de circuito cerrado.
- La velocidad del alambre es ajustable dentro del rango de 0-25m/s, con un control de tensión de servo (15-35kN ajustable) que garantiza la tensión de los cables de corte.
2Sistema de alimentación de piedras
- El carro de bloque se alimenta uniformemente a una velocidad de 0,5-10 cm/h mediante un dispositivo de propulsión hidráulica.
- Equipado con sensores de presión para controlar la resistencia de corte en tiempo real y ajustar automáticamente la velocidad de alimentación.
3Sistema de refrigeración y eliminación de polvo
- Las bombas de agua de alta presión (10-15 MPa) pulverizan refrigerante a base de agua a un caudal de 200 L/min.
- La purificación en dos etapas con eliminación de polvo de ciclón + filtración de cortina de agua controla la concentración de polvo por debajo de 2 mg/m3.
4Sistema de control inteligente.
- Basado en una arquitectura de computadora industrial PLC +, muestra parámetros en tiempo real como la tensión del cable, la carga de corriente y la velocidad de alimentación.
- Cuenta con adaptabilidad a la dureza de la piedra, optimizando automáticamente los parámetros de corte a través de la detección acústica.
Especificación técnica de la máquina de corte de sierra de hilos múltiples
| Punto de trabajo |
Unidad |
Parámetro |
| Tamaño máximo del trabajo |
En el caso de los |
3300*2000*2300 |
| Diámetro de caucho de rodillo (doble cono) |
En el caso de los |
Cuatro ejes: Φ240*2000 |
| Trazado de elevación vertical de la mesa de trabajo |
En el caso de los |
2500 |
| Velocidad de conducción del cable (doble cono) |
el número de unidades |
1000 (máximo) |
| Diámetro del alambre de diamante |
En el caso de los |
0.45 ~ 0.55 |
| Capacidad de almacenamiento de alambre |
Km |
0-20 ((para alambre de diamante de 0,45 ~ 0,55) |
| Rango de espesor de corte |
En el caso de los |
Entre 10 y 50 |
| Fuente de alimentación |
|
Accesorios para la fabricación de equipos y aparatos |
| Potencia total de la máquina |
KW |
≤ 170 |
| Motor principal |
|
29 kW × 4 unidades |
| Motor de elevación |
|
7.5KW × 2 unidades |
| Motor de arreglo de alambre |
KW |
0.75KW × 2 unidades |
| Motor de regulación de tensión |
|
7.5KW × 2 unidades |
| Motor de pago o de absorción |
|
11 kW × 2 unidades |
| Dimensiones generales (doble cono) |
En el caso de los |
Se trata de una serie de medidas que se aplican a las empresas. |
| Peso de la máquina (doble cono) |
T. |
Aproximadamente 40 toneladas. |
Características de las máquinas de corte de sierra de alambre
- Los componentes clave de la transmisión utilizan piezas importadas para garantizar la precisión general de la máquina.
- El equipo funciona con niveles de ruido globales bajos, evitando daños auditivos en los trabajadores.
- El pago del alambre, la toma, la disposición, el funcionamiento del husillo, el corte de la tensión del alambre y la alimentación de la mesa de trabajo están todos impulsados y controlados por servomotores.
- El sistema de alimentación ininterrumpida (UPS) está integrado para un funcionamiento continuo.
- El control de retroalimentación de circuito cerrado se adopta para el pago del cable y la tensión de absorción, asegurando una tensión constante del cable de corte durante el proceso.
- El sistema cuenta con tensión (función de alerta temprana), evitando efectivamente la rotura del cable causada por fluctuaciones anormales de tensión.
Máquina de corte de sierra de alambre múltiple Aplicaciones principales
1Minería directa de canteras
- Sustituye los métodos de minería explosivos, permitiendo el corte directo de bloques rectangulares de cuerpos de mineral, mejorando el rendimiento en 3 veces.
- Especialmente adecuado para la minería protectora de piedras de alto valor como el mármol blanco y el granito rojo indio.

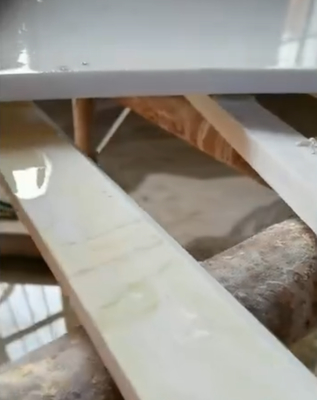

2Producción a gran escala de losas
- Se cortan simultáneamente 120-240 losas estándar (de espesor 1,5-2 cm).
- Obtiene una sola formación de la superficie áspera a la brillante, eliminando la molienda áspera.
3Procesamiento de materiales de forma especial
- Permite el corte curvo (radio mínimo R300 mm) a través del sistema CNC.
- Se utiliza para el procesamiento de formas especiales como columnas romanas, espacios en blanco de esculturas y pisadas curvas de escaleras.
4Restauración de edificios antiguos
- Replica con precisión los componentes tradicionales de piedra, cumpliendo con los requisitos de montaje de mortero y tenón.
- Permite el corte sin daños de piedras blandas como arenisca y piedra azul.
5Procesamiento especial de piedras
- Corte de ágata de cristal: utiliza alambre de diamante ultra fino de 0,5 mm con pérdida de corte < 1 mm.
- Grabado en lápidas: admite corte y procesamiento en bóveda de 45°.
Máquina de corte de sierra de alambre múltiplePreguntas frecuentes
- ¿ Qué?
P1: ¿Cuál es la capacidad máxima de corte de las sierras de alambre múltiple para piedra natural?
R1: Las sierras avanzadas de alambre múltiple pueden procesar bloques de hasta 3 × 2 × 2 m con una capacidad de espesor de 2,5 m y capacidad de corte curvado hasta un radio de R300 mm.
P2: ¿Cómo se compara el corte de sierra de alambre múltiple con los métodos tradicionales para el granito?
A2: Las sierras de alambre múltiple alcanzan una velocidad de corte de 2-4 m2/h con una precisión de ± 0,5 mm y reducen el consumo de energía en un 40% en comparación con las sierras de marco.
