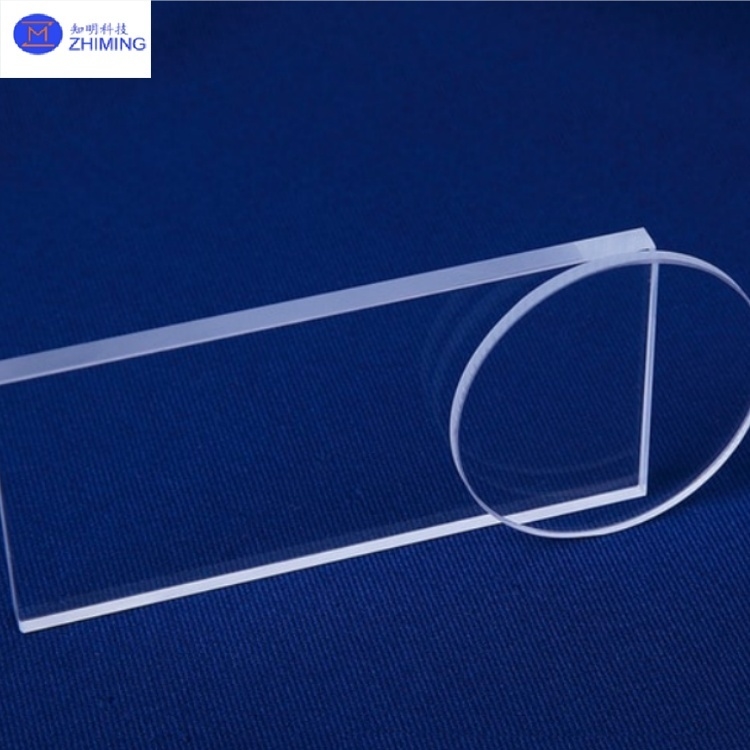

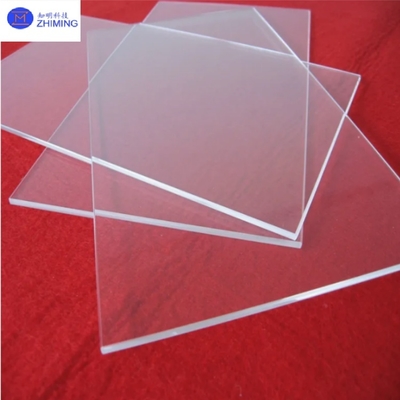

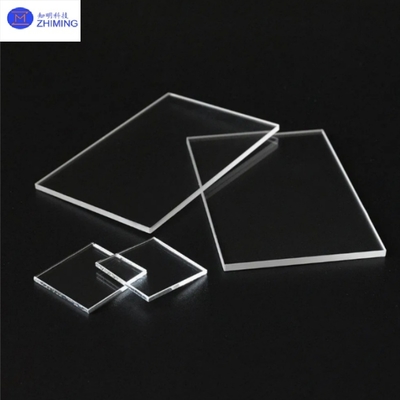

Placas de Vidrio de Cuarzo de Alta Pureza Personalizadas JGS1/JGS2/JGS3 Alta Transmitancia

La sílice fundida es un material amorfo formado por la fusión de dióxido de silicio de alta pureza a altas temperaturas, seguido de un enfriamiento rápido. Exhibe excelentes propiedades ópticas, estabilidad térmica e inercia química. Basado en los niveles de pureza y la transmitancia ultravioleta, se clasifica en tres grados:JGS1, JGS2 y JGS3.

Clasificación por Rendimiento Óptico:

1. JGS1 (Sílice Fundida Óptica de Ultravioleta Lejano)

• Producido utilizando SiCl₄ como materia prima, fundido en una llama de hidrógeno-oxígeno de alta pureza. Contiene alto contenido de hidroxilo (≈2000 ppm) y demuestra una excepcional transmitancia ultravioleta, particularmente en la región UV de onda corta. La transmitancia supera el 90% a 185 nm. La sílice fundida sintética exhibe un fuerte pico de absorción a 2730 nm sin estructura granular. Es un material óptico ideal para el rango de 185–2500 nm.

2. JGS2 (Sílice Fundida Óptica de Ultravioleta)

• Fabricado a partir de materia prima cristalina mediante refinación de gas. Contiene decenas de ppm de impurezas metálicas. Presenta un pico de absorción a 2730 nm (contenido de hidroxilo: 100–200 ppm) con estrías y estructura granular. Es un material adecuado para el rango de longitud de onda de 220–2500 nm.

3. JGS3 (Sílice Fundida Óptica Infrarroja)

• Producido a partir de materias primas de arena de cuarzo cristalina o de alta pureza utilizando un horno de presión al vacío (método de fusión eléctrica). Contiene decenas de ppm de impurezas metálicas. Se caracteriza por burbujas mínimas, estructura granular fina, estrías y contenido de OH insignificante. Ofrece alta transmitancia infrarroja (>85%). Aplicable como material óptico para el rango de 260–3500 nm.

Principales Campos de Aplicación del Vidrio de Cuarzo JGS1/JGS2/JGS3

1. Sistemas Ópticos de Alta Gama

• JGS1: Lentes para máquinas de litografía DUV, espejos de telescopios espaciales, componentes de colimación de láser UV.
• JGS2: Dispositivos ópticos de consumo como lentes de cámaras, prismas de proyectores, objetivos de microscopios.
• JGS3: Ventanas para imágenes térmicas infrarrojas, espejos de enfoque para láseres CO₂.

2. Fabricación de Semiconductores

• Sustratos de Fotomáscaras: JGS1 es un material central para los sustratos de fotomáscaras de litografía EUV debido a su coeficiente de expansión térmica ultrabajo (5.5×10⁻⁷/℃) y alta transmitancia UV.
• Portadores de Procesamiento de Obleas: JGS2 se utiliza para componentes de alta temperatura承载, como tubos de hornos de difusión de semiconductores y soportes de barcos.

3. Tecnología Láser

• Sistemas Láser de Alta Energía: JGS1 se utiliza para fabricar espejos resonadores para láseres Nd:YAG (umbral de daño inducido por láser: 15 J/cm²).
• Transmisión Láser Infrarroja: JGS3 es adecuado para cables de transmisión láser CO₂ a una longitud de onda de 10.6 μm.

4. Aeroespacial

• Ventanas de Naves Espaciales: JGS1 se utiliza para ventanas resistentes a la radiación en sensores ópticos remotos de satélites (resiste la radiación espacial).
• Cúpulas de Misiles: JGS3 se aplica en cabezas buscadoras infrarrojas de vehículos hipersónicos debido a su excelente resistencia al choque térmico (ΔT > 1000°C).

5. Iluminación Especial

• Lámparas UV: Las lámparas UV de alta pureza hechas de JGS1 se utilizan para el tratamiento del agua y la esterilización médica.
• Carcasas de Lámparas de Mercurio: JGS2 se utiliza para fabricar carcasas transparentes para lámparas de mercurio de alta presión, resistentes al choque de alta temperatura.

5. Equipos de Investigación Científica

• Instalaciones de Radiación Sincrotrón: JGS1 se utiliza para ventanas de línea de haz y componentes de monocromadores.
• Detectores de Partículas: JGS2 sirve como medio transparente para radiadores Cherenkov.

Características de Procesamiento del Vidrio de Cuarzo JGS1/JGS2/JGS3

• Recocido de Precisión:El recocido de gradiente de múltiples etapas (hasta 1300°C) elimina la tensión interna y previene la distorsión óptica.
• Tratamiento de Superficie:El pulido magnetorreológico (MRF) logra una rugosidad superficial de Ra < 0.5 nm (adecuado para litografía EUV).
• Tecnología de Recubrimiento:Los recubrimientos aplicables incluyen recubrimientos antirreflectantes (AR), de alta reflexión (HR) y resistentes a la corrosión (por ejemplo, fluoruro de magnesio).

Propiedades Ópticas del Vidrio de Cuarzo JGS1/JGS2/JGS3

Especificaciones Estándar del Vidrio de Cuarzo JGS1/JGS2/JGS3

P1: ¿Cuáles son las diferencias clave entre la sílice fundida JGS1, JGS2 y JGS3?
R1: JGS1 ofrece >90% de transmisión UV (185nm) con un contenido de OH de 2000ppm, JGS2 proporciona transmisión de 220-2500nm con 200ppm de OH, mientras que JGS3 ofrece >85% de transmisión IR con un contenido de OH casi nulo.

P2: ¿Qué grado de sílice fundida es mejor para aplicaciones de láser UV?
R2: JGS1 es ideal para láseres UV debido a su transmitancia del 90%+ a 185nm y un umbral de daño por láser de 15J/cm².
