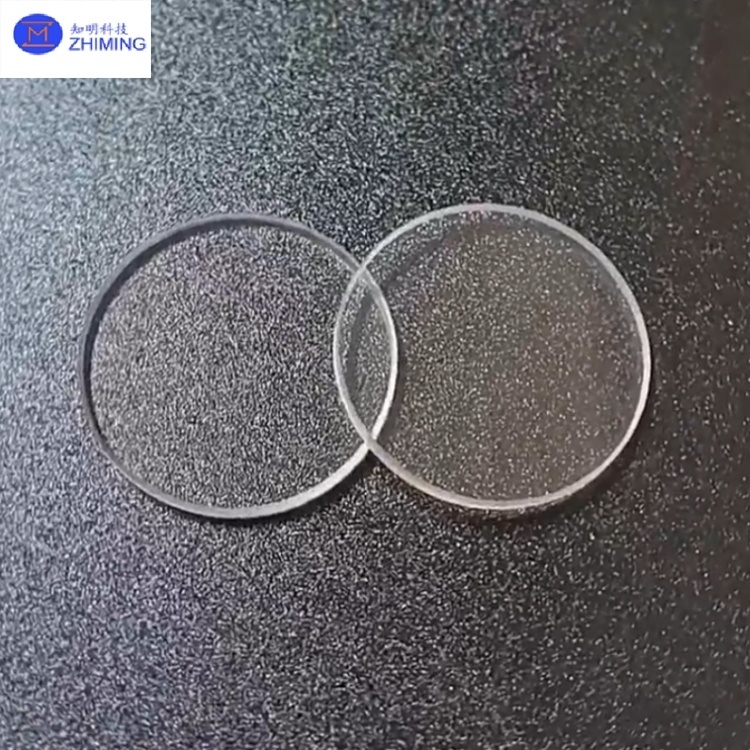

Protección contra la radiación del cristal de silicio fundido de cuarzo JGS1/JGS2/JGS3 UV transparente

Protección contra la radiación del cristal de silicio fundido de cuarzo JGS1/JGS2/JGS3 UV transparente

El cristal de cuarzo, en particular.JGS1, JGS2 y JGS3., es un material amorfo sintetizado a partir de dióxido de silicio de alta pureza (SiO2 ≥ 99,99%) mediante fusión eléctrica o fusión hidroxiflama. Sus características principales incluyen:

• Rendimiento óptico:Transmisión espectral amplia que va desde el ultravioleta (185 nm) hasta el infrarrojo medio (3,5 μm), con una transmisión media de luz visible > 90%.
• - ¿ Qué?Estabilidad térmica:Coeficiente de expansión térmica tan bajo como 5,5×10−7/°C (20 ∼320°C), punto de ablandamiento a 1683°C y estabilidad operativa a 1100°C durante períodos prolongados.
• - ¿ Qué?Inertitud química:Resistente a todos los ácidos fuertes excepto el ácido fluorhídrico, y 30 veces más resistente a los álcalis que la cerámica y 150 veces más que el acero inoxidable.

JGS1/JGS2/JGS3 Características del vidrio de cuarzo de silicio fundido

1. JGS1: Silicia óptica fusionada de ultravioleta lejano

• Características:

1. Rango de transmisión: 185 ∼ 2500 nm, con una transmitancia > 85% a 185 nm (sin picos de absorción).
2. Contenido de hidroxilo (OH): 2000 ppm (basado en síntesis), libre de fluorescencia, ideal para sistemas ópticos UV de precisión.
3. Birefringencia: < 2 nm/cm, superior al vidrio óptico convencional.

• Aplicaciones:

1. Litografía de semiconductores: Substrato para espejos de litografía EUV para minimizar la dispersión UV.
2. Comunicación cuántica: material de ventana para detectores de un solo fotón para reducir la pérdida de fotones.

- ¿ Qué?

2. JGS2: Silicia fusionada óptica ultravioleta

• Características:

1. Rango de transmisión: 220 ∼ 2500 nm, con un pico de absorción de hidroxilo a 2730 nm (contenido de OH: 100 ∼ 200 ppm).
2. Fluorescencia: emite luz visible bajo una excitación de 254 nm; evitar la exposición intensa a los rayos UV.
3. Resistencia mecánica: resistencia a la compresión de 1,14 GPa, superior a los 0,7 GPa de JGS1.

• Aplicaciones:

1. Mecanizado por láser: ventana para cabezas de corte por láser de fibra de 1064 nm, con una densidad de potencia > 106 W/cm2.
2. Monitoreo de altas temperaturas: ventanas de observación de hornos industriales resistentes a las descargas térmicas a 1450 °C.

3. JGS3: Sílice fusionado óptico infrarrojo

• Características:

1. Rango de transmisión: 260 ∼ 3500 nm, transmisión > 85% a 3,5 μm (contenido de OH < 5 ppm).
2. Control de impurezas: impurezas metálicas ≤ 50 ppm (Fe, Ti), densidad de burbujas < 5 / cm2.
3. Conductividad térmica: 1,4 W/m·K, superando a JGS2 ′s 1,38 W/m·K.

• Aplicaciones:

1. Imagen térmica aeroespacial: ventanas de sensores infrarrojos de satélite resistentes a la fluorescencia inducida por rayos cósmicos.
2. Lasers médicos: Lentes para sistemas de terapia con láser de CO2 para mitigar la lente térmica.

JGS1/JGS2/JGS3 Vidrio de cuarzo de silicio fundidoCaracterísticas clave

1. Transmisión de espectro amplio: Transmisión en banda de onda completa desde 185 nm (JGS1) hasta 3,5 μm (JGS3), con una transmitancia visible media > 90%.
2. Resistencia al daño láser: el umbral de daño de JGS1 ′ es > 10 J/cm2 (1064 nm, pulso de 10 ns).
3. Tolerancia a temperaturas extremas: uso a corto plazo hasta 1300°C (JGS1), estabilidad a largo plazo a 1100°C.
4. Resistencia química: velocidad de grabado HF < 0,1 μm/h (JGS1), estabilidad alcalina superior (pH > 12).

Vidrios de silicio fundido con cuarzo JGS1, JGS2, JGS3 Propiedades físicas

Vidrios de silicio fundido con cuarzo JGS1, JGS2, JGS3 Aplicaciones

1. sustratos láser:

• JGS1: Espejos de resonancia láser de alta potencia para suprimir la distorsión térmica del frente de onda.
• JGS2: ventanas de corte con láser de fibra.

2Fabricación de semiconductores:

• JGS2: Inspección de defectos en las ventanas de las fuentes UV de las obleas.
• JGS3: Componentes de transmisión UV de las máquinas de litografía.

- ¿ Qué?

3. Ventanas de alta temperatura:

• JGS1: Ventanas de observación del sistema de protección térmica aeroespacial.
• JGS3: Sistemas de control de la temperatura de los metales fundidos.

- ¿ Qué?

4. Componentes IR/UV:

• JGS3: Detectores de un solo fotón de comunicación cuántica.
• JGS1: Espejos de resonancia láser con rayos UV profundos.

1P: ¿Cuáles son las principales diferencias entre el vidrio de cuarzo JGS1, JGS2 y JGS3?

R: JGS1 (185-2500nm) está optimizado para UV profundo, JGS2 (220-2500nm) para UV estándar y JGS3 (260-3500nm) para infrarrojos, con un contenido de hidroxilo y niveles de impurezas distintos.

2P: ¿Qué industrias utilizan el vidrio de cuarzo JGS3?

A: Litografía por semiconductores, sensores infrarrojos aeroespaciales y imágenes biomédicas debido a su alta transmitancia IR (> 85%).
