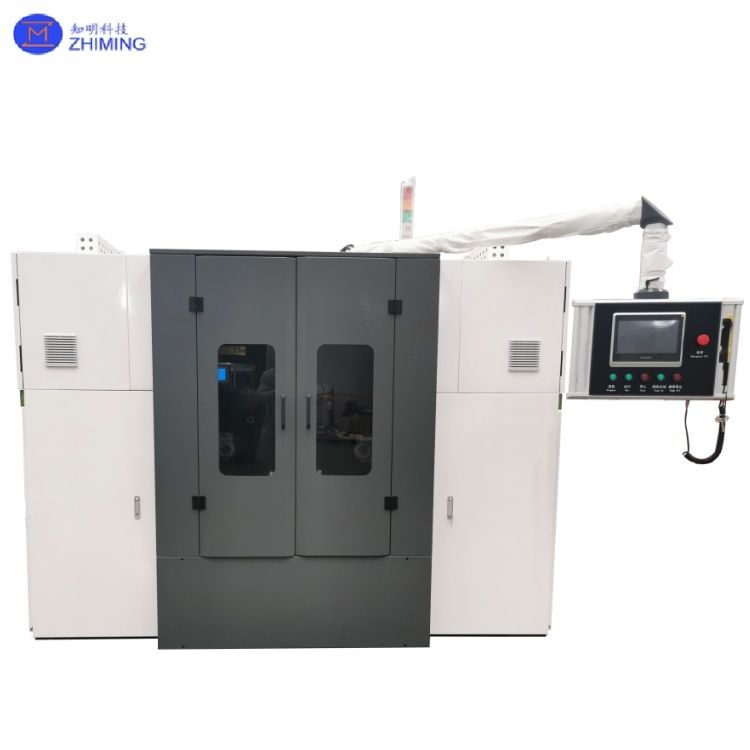

Máquina de corte de alambre de diamante en línea única para materiales de SiC/zafiro/cuarco/cerámica

Máquina de corte de hilo de diamante de una sola línea para material SiC/Zafiro/Cuarzo/Cerámica

La máquina de corte de hilo de diamante de una sola línea es un equipo de procesamiento de alta precisión para materiales duros y frágiles, que utiliza hilo impregnado de diamante (hilo de diamante) como medio de corte para lograr un corte eficiente y de baja pérdida a través del movimiento recíproco de alta velocidad. Esta máquina está diseñada principalmente para procesar materiales duros y frágiles como zafiro, carburo de silicio (SiC), cuarzo, vidrio, varillas de silicio, jade y cerámica, incluidas operaciones como recorte, truncamiento, corte y rebanado, especialmente adecuada para el corte de precisión de materiales de alta dureza y gran tamaño.

Con un diseño modular, la máquina puede equiparse con mesas giratorias opcionales, sistemas de alta tensión y funciones de corte circular para satisfacer diversas necesidades de procesamiento. En comparación con el corte tradicional con hilo abrasivo o el corte por láser, el corte con hilo de diamante ofrece una mayor eficiencia, menor pérdida de material y una calidad de superficie superior, lo que lo hace ampliamente aplicable en industrias como semiconductores, fotovoltaica, LED, óptica de precisión y procesamiento de joyas.

Especificaciones técnicas de la máquina de corte de hilo de diamante de una sola línea

Principio de funcionamiento de la máquina de corte de hilo de diamante de una sola línea

Los principios de funcionamiento centrales de la máquina de corte de hilo de diamante de una sola línea incluyen:

1. Movimiento de hilo de diamante de alta velocidad: El hilo recubierto de diamante se mueve recíprocamente a velocidades de hasta 1500 m/min, impulsado por un sistema de rueda guía, logrando el corte del material a través de la acción de esmerilado de las partículas de diamante.
2. Sistema de alimentación de precisión: La pieza de trabajo se alimenta mediante el control del servomotor combinado con guías lineales de alta precisión, lo que garantiza una precisión dimensional de hasta ±0,02 mm.
3. Enfriamiento y eliminación de residuos: Un refrigerante a base de agua enjuaga el área de corte para reducir el impacto térmico y eliminar los residuos, evitando el astillado de los bordes.
4. Extensiones funcionales opcionales:

• Mesa giratoria: Permite el corte en múltiples ángulos (por ejemplo, cortes circulares o biselados) para piezas de trabajo cilíndricas o de forma irregular.
• Sistema de alta tensión: Mejora la estabilidad de corte para materiales ultra duros (por ejemplo, lingotes de SiC).

Características clave de la máquina de corte de hilo de diamante de una sola línea

1. Procesamiento de alta eficiencia

• Velocidad máxima del hilo de 1500 m/min, ideal para el corte eficiente de materiales ultra duros como SiC y zafiro, con un 50% más de eficiencia que el corte tradicional con hilo abrasivo.
• La tecnología optimizada de control del arco del hilo minimiza el desperdicio de material, lo que permite espesores de corte tan bajos como 0,2 mm y mejora la utilización del material en un 30%.

2. Operación inteligente y flexibilidad

• Equipado con una interfaz de pantalla táctil fácil de usar para el almacenamiento y la recuperación de parámetros con un solo toque, lo que agiliza las operaciones.
• Cambio rápido entre modos de corte (por ejemplo, línea recta, línea curva, corte síncrono de múltiples obleas) para adaptarse a diversos requisitos de procesamiento.

3. Extensiones funcionales modulares

• Mesa giratoria opcional para cortes circulares o angulados de precisión en piezas de trabajo cilíndricas (por ejemplo, varillas de silicio, jade crudo).
• El sistema de alta tensión (rango de 20-60 N) evita la rotura y la desviación del hilo durante el corte de materiales duros.
• Admite la alineación automática de herramientas y el posicionamiento por visión para una mayor precisión en el procesamiento de formas complejas.

4. Diseño estructural robusto

• El cuerpo de la máquina de fundición/forjado de alta resistencia ofrece una resistencia superior a la vibración y una estabilidad a largo plazo, lo que garantiza una precisión de corte constante.
• Los componentes críticos (por ejemplo, ruedas guía, husillos) cuentan con revestimientos de cerámica o carburo de tungsteno, lo que extiende la vida útil a más de 5000 horas.

1. P: ¿Qué materiales se pueden cortar con una sierra de hilo de diamante?

    R: Las sierras de hilo de diamante sobresalen en el corte de materiales duros y frágiles, incluido el carburo de silicio (SiC), el zafiro, el cuarzo, la cerámica y los cristales semiconductores con una precisión de hasta ±0,02 mm.

2. P: ¿Cómo se compara el corte con hilo de diamante con el corte por láser para obleas de SiC?

    R: El corte con hilo de diamante logra un procesamiento un 50% más rápido de SiC con <100μm de pérdida de material frente al riesgo de daño térmico del láser y una mayor pérdida de corte.
