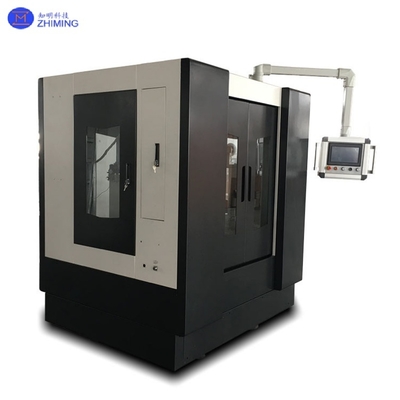

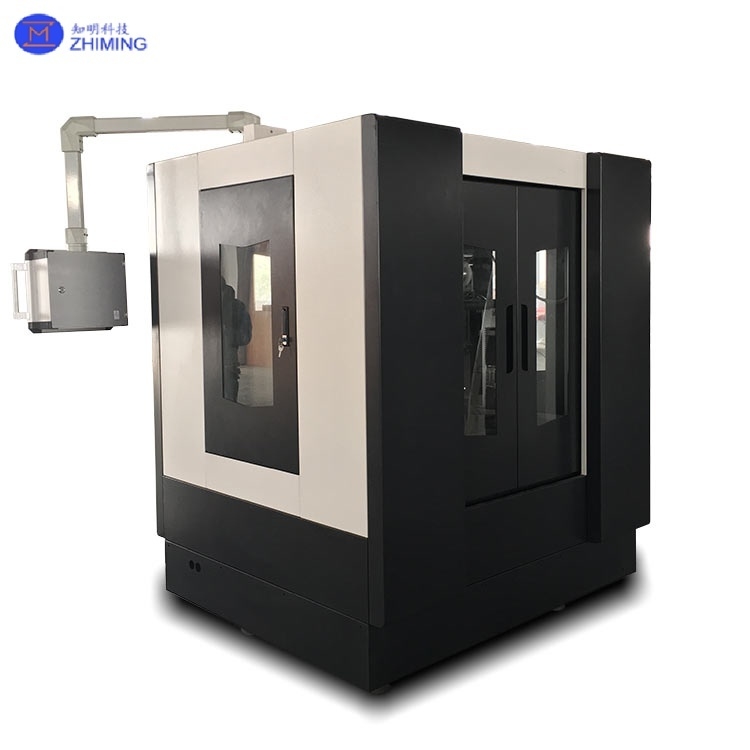

- ¿ Qué?Máquina de corte de alambre de diamante de tres estaciones de alambre único para cerámica de zafiro - ¿ Qué?
La máquina de corte de alambre de diamante de tres estaciones de un solo alambre es un sistema de procesamiento colaborativo de varias estaciones diseñado para una alta precisión,corte de materiales duros y quebradizos, como el zafiro, de alta eficienciaSus componentes principales incluyen:
- Diseño de tres estaciones: zonas separadas para el corte, el enrollamiento/liberación del alambre y el funcionamiento/mantenimiento mejoran la seguridad y la continuidad del funcionamiento.
- Sistema servo-conducido: los servomotores controlan el enrollamiento, el tensión y la alimentación del alambre, garantizando una precisión de movimiento de ± 0,01 mm.
- Control de tensión en circuito cerrado: control y ajuste en tiempo real de la tensión del cable (0,1 ∼1,0 MPa) para evitar la rotura.
- Características inteligentes: conectividad en la nube integrada y monitoreo remoto para el mantenimiento predictivo y las alertas de fallas.
Especificaciones técnicas de la máquina de corte de alambre de diamante de tres estaciones de alambre único
| Modelo |
Máquina de corte de diamantes en línea única de tres estaciones |
| Tamaño máximo de la pieza |
600*600 mm |
| Velocidad del cable |
Se aplicarán las siguientes medidas: |
| Diámetro del alambre de diamante |
0.25-0.48 mm |
| Capacidad de almacenamiento en línea de la rueda de alimentación |
20 kilómetros |
| Rango de espesor de corte |
Las demás medidas de seguridad |
| Precisión de corte |
0.01 mm |
| Trazo de elevación vertical del puesto de trabajo |
800 mm |
| Método de corte |
El material está inmóvil, y el alambre de diamante se mueve y desciende |
| Velocidad de corte de la alimentación |
0.01-10 mm/min (de acuerdo con el material y el grosor) |
| Contenedor de agua |
- No más de 150 litros |
| Fluido de corte |
Fluido de corte antióxido de alta eficiencia |
| Ángulo de oscilación |
± 10° |
| Velocidad de oscilación |
25°/s |
| Tensión máxima de corte |
88.0N (Unidad mínima establecida0.1n) |
| Profundidad de corte |
200 a 600 mm |
| Hacer las placas de conexión correspondientes de acuerdo con el rango de corte del cliente |
- |
| Estación de trabajo |
3 |
| Fuente de alimentación |
Tres fases y cinco cables AC380V/50Hz |
| Potencia total de la máquina herramienta |
≤ 32 kW |
| Motor principal |
1*2kw |
| Motor de cableado |
1*2kw |
| Motor oscilante para bancos de trabajo |
0.4*6kw |
| Motor de regulación de tensión |
4.4*2kw |
| Motor de liberación y recogida de alambre |
5.5*2kw |
| Dimensiones exteriores (excluida la caja de brazos de balanceo) |
4859*2190*2184 mm |
| Dimensiones exteriores (incluida la caja de brazos de balanceo) |
4859*2190*2184 mm |
| Peso de la máquina |
3600ka |

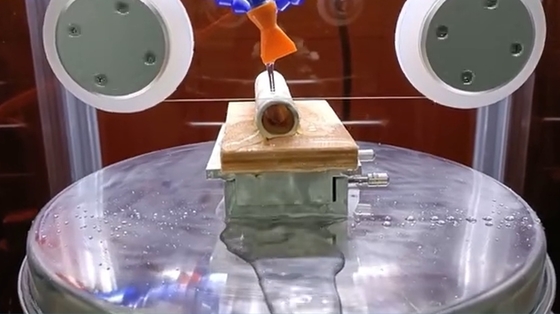

Principio de funcionamiento de la máquina de corte de alambre de diamante de tres estaciones de alambre único
La máquina funciona mediante molienda dinámica de alambre de diamante + sincronización de tres estaciones:
1. Ciclismo del alambre:
- El alambre de diamante (0,25 ∼0,48 mm de diámetro) se enrolla en un capstan, moviéndose recíprocamente a 1000 m/min para generar trayectorias de molienda.
- Las ruedas de tensión servo accionadas mantienen la tensión constante, mientras que las ruedas guía estabilizan la red de cables.
- ¿ Qué?
2. Alimentación de los materiales:
- La mesa de trabajo se mueve verticalmente (800 mm de carrera) a una velocidad de 400-1200 mm/h, o el alambre presiona activamente contra la pieza de trabajo.
- Operaciones alternas de tres estaciones: El corte se realiza en una zona mientras que otras se encargan de la carga / descarga, minimizando el tiempo de inactividad.
- ¿ Qué?
3- Coordinación de varios ejes:
- La sincronización del eje X/Y/Z permite una rotación de 360° y una inclinación de ±15° de la pieza para geometrías complejas.
Máquina de corte de alambre de diamante de tres estaciones de alambre únicoPrincipales características y ventajas
|
¿ Qué es?
|
Descripción
|
Parámetros técnicos/ejemplos
|
|
Precisión muy alta.
|
Los servomotores + tornillos de bolas aseguran una precisión de ± 0,01 mm
|
Tamaño de la pieza: ø600×600 mm
|
|
Alta eficiencia
|
El procesamiento paralelo de tres estaciones aumenta la productividad en un 200%
|
Velocidad de corte: 400-1200 mm/h
|
|
Bajo daño.
|
Tensión neumática (0 MPa) + movimiento oscilante reducen las astilladas de los bordes
|
Frangues en el borde del zafiro <3 μm
|
|
Los controles inteligentes
|
PLC + pantalla táctil para programas preestablecidos, detección de roturas y mantenimiento en la nube
|
Alertas por anomalías de tensión
|
|
Es respetuoso con el medio ambiente.
|
Los lubricantes a base de agua reducen el polvo; ruido < 70 dB
|
Conforme con las normas RoHS
|
|
Compatibilidad material
|
Materiales de procesamiento con dureza ≤ 9,5 Mohs (por ejemplo, SiC: 9,2 Mohs)
|
De las partidas 1 y 2
|
Máquina de corte de alambre de diamante de tres estaciones de alambre único AAplicaciones
1Semiconductores y energía fotovoltaica:
- Corte de obleas de silicio: cuadratura o corte de lingotes de silicio monocristalino/multicristalino (50 ∼ 300 μm) para células solares e IC.
- Procesamiento de obleas de SiC: obleas de SiC de alta pureza para dispositivos de alimentación de vehículos eléctricos, pérdida de material < 10%.
2. Cerámica y piedras preciosas:
- Substratos de zafiro: corte de pantallas LED y de teléfonos inteligentes con uniformidad de espesor ±0,02 mm.
- Cerámica de zirconio: placas traseras y herramientas para teléfonos móviles con rugosidad de superficie Ra< 1,6 μm.
3. Compuestos y metales:
- Composites de fibra de carbono: corte de componentes aeroespaciales con ruptura de fibra < 5%.
- Las aleaciones de titanio: mecanizado de dispositivos médicos (ancho de corte 0,1 mm).
4Biomédica y Investigación:
- Implantes ortopédicos: corte de muestras dentales y de articulaciones de cadera sin daños térmicos.
- Secciones delgadas geológicas: trozos minerales de 0,2 mm conservando la estructura original.
Máquina de corte de alambre de diamante de tres estaciones de alambre único FAQ
1P: ¿Qué hace que las máquinas de corte de alambre de diamante de tres estaciones y un solo alambre sean ideales para aplicaciones industriales?
R: El control de tensión de circuito cerrado y la sincronización servoconducida garantizan una precisión de ± 0,01 mm y ganancias de eficiencia del 200% para cortar zafiro, cerámica y materiales duramente frágiles.
2¿Cómo reduce el desperdicio de material un cortador de alambre de diamante de tres estaciones?
R: Su flujo de trabajo multiestación minimiza el tiempo de inactividad al alternar el corte, la carga y la descarga, mientras que el movimiento oscilante optimiza el uso de material para la producción de obleas finas.
Etiquetas: #Máquina de corte de alambre de diamante de tres estaciones de alambre único,#SiC/zafiro/procesamiento de silicio, #zafiro, #cerámica
