El proceso de procesamiento de los materiales duros y frágiles.

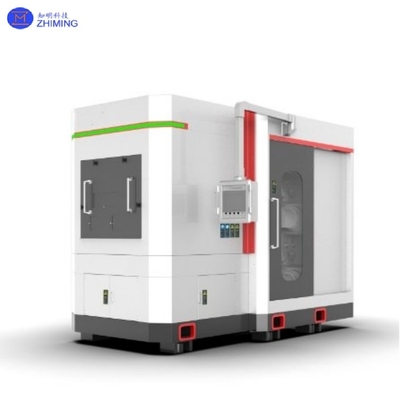

La máquina de corte de alambre de diamante de alta velocidad de alta precisión descendente / oscilante es un equipo de procesamiento compuesto para materiales duros y frágiles.Combinando la molienda dinámica de alambre de diamante (alambre de acero recubierto con partículas de carburo de silicio/óxido de aluminio) y el control coordinado de varios ejes., logra un corte de alta precisión de materiales ultraduros.
- Cortado de múltiples hilos: utiliza múltiples hilos de diamante simultáneamente para mejorar la utilización y la eficiencia del material.
- Movimiento a alta velocidad: velocidad del cable de hasta 2400 m/min, reduciendo significativamente el tiempo de procesamiento.
- Control de alta precisión: servo/motor paso a paso con precisión de corte de ±0,01 mm.
- Corte oscilante: la mesa de trabajo oscila ±5°±8° para optimizar la planitud de la superficie.
- Alimentación descendente: el movimiento vertical de la pieza de trabajo o del alambre minimiza el daño por esfuerzo del material.
Este equipo se utiliza ampliamente en semiconductores, fotovoltaicos, cerámica, piedras preciosas y campos médicos, particularmente para cortar carburo de silicio (SiC), zafiro, silicio monocristalino,y vidrio de cuarzo..

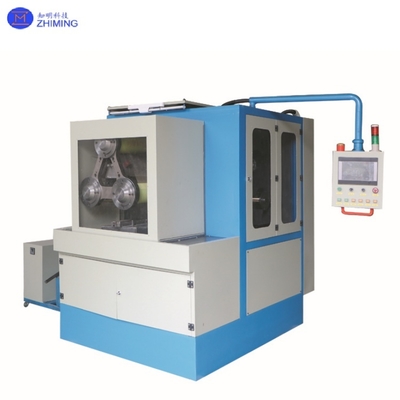

Especificaciones técnicas de las máquinas de corte de alambre de diamante/multi-alambre/alta velocidad/alta precisión/descendiente/oscilante
| Parámetro |
Especificación |
| Proyecto |
Serradura de alambre de líneas múltiples con banco de trabajo en la parte superior |
| Tamaño máximo de la pieza |
Ø 204*500 mm |
| Diámetro del revestimiento principal del rodillo (fijado en ambos extremos) |
ø 240*510 mm (dos rodillos principales) |
| Velocidad del cable |
Se aplicarán las siguientes medidas: |
| Diámetro del alambre de diamante |
0.1-0.5 mm |
| Capacidad de almacenamiento en línea de la rueda de alimentación |
20 (0,25 diámetro de alambre de diamante) km |
| Rango de espesor de corte |
0.1-1.0 mm |
| Precisión de corte |
0.01 mm |
| Trazo de elevación vertical del puesto de trabajo |
250 mm |
| Método de corte |
El material oscila y desciende de arriba a abajo, mientras que la posición de la línea de diamante permanece sin cambios |
| Velocidad de corte de la alimentación |
0.01 a 10 mm/min |
| Contenedor de agua |
300 litros |
| Fluido de corte |
Fluido de corte de alta eficiencia antirruda |
| Velocidad de oscilación |
0.83°/s |
| Presión de la bomba de aire |
0.3-3MPa |
| Ángulo de oscilación |
± 8° |
| Tensión máxima de corte |
10N-60N (Unidad mínima establecida 0,1N) |
| Profundidad de corte |
500 mm |
| Estación de trabajo |
1 |
| Fuente de alimentación |
Accesorios para la fabricación de equipos y aparatos, incluidos los aparatos para la fabricación de equipos |
| Potencia total de la máquina herramienta |
≤ 92 kW |
| Motor principal (enfriamiento por circulación de agua) |
22*2kW |
| Motor de cableado |
1*2 kW |
| Motor oscilante para bancos de trabajo |
1.3*1kW |
| Motor de regulación de tensión (enfriamiento por circulación de agua) |
5.5*2kW |
| Motor de liberación y recogida de alambre |
15*2kW |
| Dimensiones exteriores (excluida la caja de brazos de balanceo) |
1320*2644*2840 mm |
| Dimensiones exteriores (incluida la caja de brazos de balanceo) |
Se trata de una muestra de las características de las máquinas de ensayo. |
| Peso de la máquina |
8 000 kg |

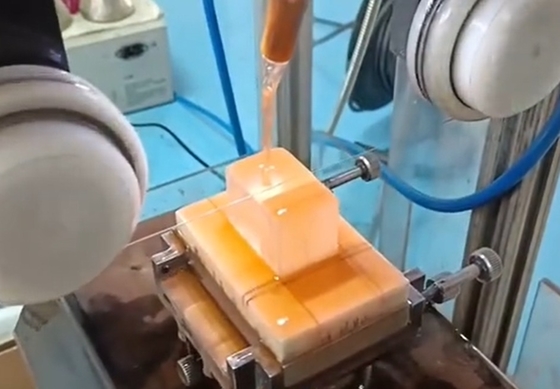

Principio de funcionamiento de la máquina de corte de alambre de diamante/multi-alambre/alta velocidad/alta precisión/descendiente/oscilante
La máquina funciona con "molido dinámico de alambre de diamante + sincronización de varios ejes":
1. Ciclismo de alambre de diamante:
- Un capstan giratorio de alta velocidad impulsa el alambre de diamante en movimiento recíproco o unidireccional.
- Las ruedas de tensión (pneumáticas/cargadas de resorte) mantienen la tensión del alambre (0,1 ∼1,0 MPa), mientras que las ruedas de guía aseguran la estabilidad.
2. Alimentación de los materiales:
- Alimentación descendente: la plataforma de la pieza de trabajo se mueve verticalmente a una velocidad de 0,01 mm/min o el alambre presiona activamente contra la pieza de trabajo.
- Cortado por oscilación: la mesa de trabajo oscila lateralmente (amplitud ± 15 mm) para prolongar el tiempo de contacto y mejorar la rugosidad de la superficie.
Coordinación de múltiples cables:
- Los cables de diamante múltiples se sincronizan a través de un sistema de tensión para el corte continuo de materiales de gran tamaño (por ejemplo, piezas de trabajo Φ300 × 300 mm).
Máquina de corte de alambre de diamante/multi-alambre/alta velocidad/alta precisión/descendiente/oscilante características y ventajas clave
|
- ¿ Qué?¿ Qué es?
|
Descripción
|
|
Alta eficiencia
|
Procesamiento paralelo de múltiples cables + velocidad de 2400 m/min, ganancia de productividad del 300%
|
|
Precisión muy alta.
|
Los servomotores/motores paso a paso + tornillos de bolas garantizan una precisión de ±0,01 mm
|
|
Bajo daño.
|
Alimentación descendente + movimiento oscilante minimizan la concentración de tensión, < 5 μm de astillamiento de borde
|
|
Control inteligente
|
PLC + pantalla táctil para el ajuste preestablecido del programa, monitoreo en tiempo real y reanudación del descanso
|
|
Es respetuoso con el medio ambiente.
|
Fluidos de corte a base de agua para reducir el polvo; ruido < 70 dB
|
|
Compatibilidad material
|
Materiales de procesamiento con dureza ≤ 9,5 Mohs (hielo de diamante: dureza 10)
|
Aplicación en máquinas de corte de alambre de diamante/multi-alambre/alta velocidad/alta precisión/descendiente/oscilante
1Semiconductores y energía fotovoltaica:
- Se trata de un proceso de extracción y extracción de material de silicona, que consiste en la extracción y extracción de material de silicona, incluidas las partículas de silicona.
- Corte de obleas de SiC: obleas de SiC de alta pureza para dispositivos de alimentación de vehículos eléctricos, pérdida de material < 10%.
2. Cerámica y piedras preciosas:
- Procesamiento de zafiro: corte de sustrato LED y pantalla de teléfono inteligente con uniformidad de espesor de ±0,02 mm.
- Cerámica de zirconio: placas traseras de teléfonos móviles y herramientas de corte con rugosidad de superficie Ra< 1,6 μm.
3. Cuarzo y vidrio óptico:
- Cristales de cuarzo: Oscilador y sensor de corte (precisión ± 0,01 mm).
- Vidrio infrarrojo: Fabricación de lentes térmicas para evitar deformaciones térmicas.
4Biomédica y Investigación:
- Implantes ortopédicos: corte de muestras dentales y de articulaciones de cadera sin daños térmicos.
- Secciones delgadas geológicas: trozos minerales de 0,2 mm conservando la estructura original.
5. Compuestos y metales:
- Composites de fibra de carbono: corte de componentes aeroespaciales con ruptura de fibra < 5%.
- Las aleaciones de titanio: mecanizado de dispositivos médicos con anchura de corte de 0,1 mm.
Máquina de corte de alambre de diamante/multi-alambre/alta velocidad/alta precisión/descendiente/oscilante FAQ
1P: ¿Cuáles son las principales ventajas de las máquinas de corte de alambre de diamante de doble estación?
R: El diseño de doble estación de alta velocidad permite el procesamiento simultáneo de dos piezas de trabajo, duplicando la eficiencia manteniendo ±0.Precisión de 01 mm para materiales como obleas de silicio y cerámica.
2P: ¿Cómo logra una sierra de alambre de diamante el "corte descendente/oscillante"?
A: Combina sistemas de alimentación verticales (movimiento descendente) y mesas de trabajo oscilantes (oscilaciones de ± 5° ∼ 8°) para reducir la tensión del material y mejorar la planitud de la superficie.Ideal para materiales frágiles como zafiro y SiC.
Etiquetas: #Máquina para cortar alambre de diamante,##Multi-Wire, #High-Speed, #High-Precision, #Descending, #Oscillatin, #Hard Brittle Materials
