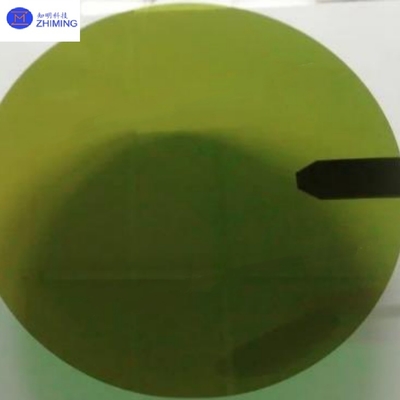

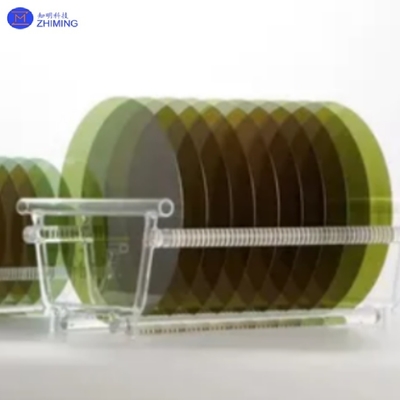

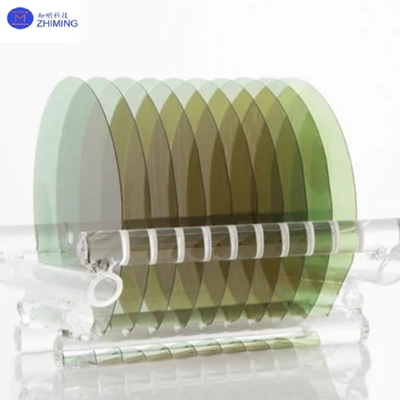

Substrato epitaxial SiC de 8 pulgadas grado MOS grado primario grado 4H-N tipo gran diámetro
Como un facilitador fundamental del avance de la tercera generación de semiconductores, nuestras obleas epitaxiales de SiC de 8 pulgadas logran dos avances en el rendimiento del material y la eficiencia de fabricación.Con una superficie utilizable del 78% más grande (200 mm) frente a. las obleas de 6 pulgadas y la densidad de defectos < 0,2/cm2 a través de la producción localizada, reducen los costos de los dispositivos SiC en > 30%.impulsar la sustitución nacional y la competitividad mundial.
Parámetro
|
Especificación
|
Diámetro
|
200 mm
|
El grosor
|
500 ± 25 μm
|
Espesor epitaxial
|
5-20 μm (se puede personalizar)
|
Uniformidad del grosor
|
≤ 3%
|
Uniformidad del dopaje (tipo n)
|
≤ 5 por ciento
|
Densidad de defectos superficiales
|
≤ 0,5/cm2
|
Roughness de la superficie (Ra)
|
≤ 0,5 nm (escaneo AFM de 10 μm × 10 μm)
|
Campo de descomposición
|
≥ 3 MV/cm
|
Movilidad de los electrones
|
Se aplicarán las siguientes medidas:
|
Concentración del portador
|
5×1013 ~ 1×1019 cm−3 (tipo n)
|
Orientación cristalina
|
4H-SiC (fuera del eje ≤ 0,5°)
|
Resistencia de la capa de amortiguador
|
1×1018 Ω·cm (tipo n)
|
Certificación para el sector del automóvil
|
Conforme con la norma IATF 16949
|
Prueba HTRB (175°C/1000h)
|
Desviación de parámetros ≤ 0,5%
|
Dispositivos soportados
|
Se aplican las siguientes medidas:
|
1Innovación de procesos
2Descubrimientos materiales
3. Robustez ambiental
1. Vehículos eléctricos
2Carga muy rápida.
3Energía Aeroespacial
4Computación cuántica
1. 2 pulgadas 3 pulgadas 4 pulgadas 6 pulgadas SiC Epitaxial Wafers 4H-N Producción Grado
1P: ¿Cuáles son las principales ventajas de las obleas epitaxiales de SiC de 8 pulgadas?
R: las obleas epitaxiales de SiC de 8 pulgadas permiten una mayor densidad de potencia y menores costos de fabricación en comparación con las obleas de 6 pulgadas, soportando un 150% más de matriz por obleas y un 30% menos de desperdicio de material..
2P: ¿Qué industrias usan obleas epitaxiales de SiC de 8 pulgadas?- ¿ Qué?
R: Crítico para inversores de EV, inversores solares y estaciones base 5G debido a una conductividad térmica 10 veces mayor y un intervalo de banda 3 veces más amplio que el silicio.
