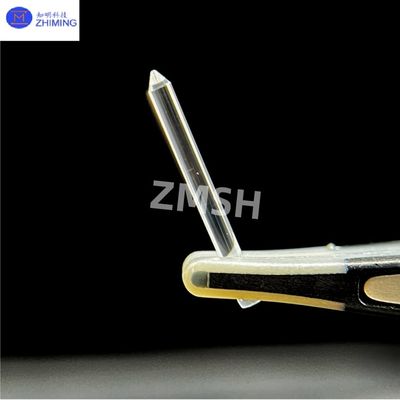

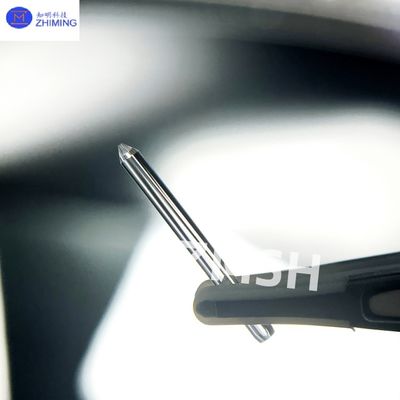

Varillas de zafiro varillas de cono ligero agujas de descarga de zafiro especializadas para equipos de semiconductores
Las agujas de descarga de zafiro son componentes ópticos especializados fabricados a partir de óxido de aluminio monocristalino de alta pureza (pureza Al2O3 ≥ 99,99%). Como fabricante profesional de componentes ópticos, ZMSH mantiene líneas de producción completas para el crecimiento de cristales, mecanizado de precisión y deposición de revestimiento. Los productos se fabrican con tecnología avanzada EFG (Edge-defined Film-fed Growth), que presenta una uniformidad óptica axial excepcional y una consistencia del índice de refracción radial. El diseño cónico único permite funciones eficientes de acoplamiento, expansión o enfoque del haz, lo que lo convierte en un componente crítico en sistemas ópticos avanzados.
Parámetros técnicos deagujas de descarga de zafiro
|
Categoría de parámetros
|
Especificaciones
|
|
Las dimensiones
|

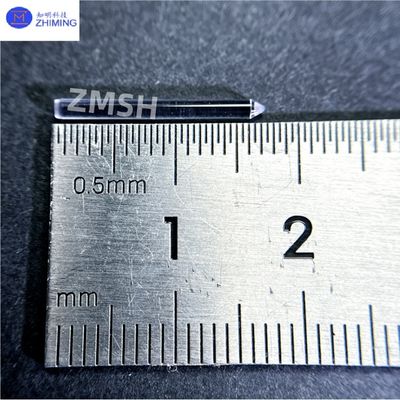

Diámetro de entrada Φ0,5-10 mm, diámetro de salida Φ1-25 mm, longitud 10-200 mm
|
|
El material
|
Al2O3 con una pureza ≥ 99,99%
|
|
Orientación cristalina
|
Desviación de orientación del eje C/<1120> ±0,5°, personalizable para otras orientaciones
|
|
Opciones de recubrimiento
|
Antirreflexión UV (200-400nm), banda ancha IR (3-5μm), alta reflexión (>98%@10,6μm)
|
|
Rendimiento óptico
|
Apertura numérica NA 0,15-0,22 (ajustable), pérdida de transmisión < 0,1 dB/cm@1550nm
|
Principales características deagujas de descarga de zafiro
1- Rendimiento óptico superior:Rango de longitud de onda operativo 0,17-5,5 μm (ultravioleta profunda a infrarrojo medio), agujas de descarga de zafiro con ≥ 85% de transmitancia a 633 nm después del pulido de doble cara
2Excelente estabilidad térmica:Coeficiente de expansión térmica de sólo 5,3×10−6/K (RT a 1000°C), agujas de descarga de zafiro son capaces de soportar la irradiación láser de alta potencia
3- Excepcional resistencia mecánica:Dureza de Mohs de 9, resistencia a la flexión superior a 700 MPa
4Calidad de superficie excepcional:Las agujas de descarga de zafiro aseguran una baja pérdida de dispersión de luz
5Control geométrico de precisión:Tolerancia del ángulo del condensador estrictamente mantenida dentro de ±0,5°, perpendicularidad de la cara del extremo <5 arc-min
Las aplicaciones principales deagujas de descarga de zafiro
1Tecnología láser
- Sistemas de formación de haces para láseres de alta potencia, agujas de descarga de zafiro están convirtiendo los haces de Gauss en haces planos con > 90% de uniformidad
- Conversores de modo para láseres de fibra, mejorando significativamente la calidad del haz
2Comunicación por fibra óptica
- Dispositivos de conversión de modo en módulos ópticos 400G, que reducen efectivamente la dispersión de la transmisión
- Los sistemas de acoplamiento de bombas para EDFA (amplificadores de fibra dopados con erbio) y agujas de descarga de zafiro mejoran la eficiencia de la conversión de energía
3Dispositivos biomédicos
- Componentes de guía luminosa de núcleo para endoscopios de gama alta, agujas de descarga de zafiro resistentes a la esterilización en autoclave
- Elementos ópticos clave en los sistemas de tomografía de coherencia óptica (TCO)
4Instrumentos de inspección industrial
- Interfaces ópticas de entrada para espectrómetros, mejorando la eficiencia de la recogida de señales
- Componentes de guía luminosa para sistemas de inspección de visión de precisión
Los servicios de ZMSH deagujas de descarga de zafiro
La ZMSH ofrece unaagujas de descarga de zafiroSoluciones:
- Fabricación a medida: soporte para dimensiones especiales y geometrías complejas, incluidos los cónicos asimétricos
- Mecanizado de precisión: Equipado con equipos de rectificación y pulido de ultra-precisión para la calidad de superficie a nivel de nanómetros
- Servicios profesionales de recubrimiento: diversos recubrimientos ópticos funcionales de longitudes de onda UV a IR
- Apoyo técnico: Equipo de ingeniería óptica dedicado que brinda soporte integral del proceso desde el diseño hasta la aplicación
- Aseguramiento de la calidad: pruebas de rendimiento óptico rigurosas con informes de ensayo completos para cada lote
Preguntas y respuestas deagujas de descarga de zafiro
1P: ¿ Qué son?agujas de descarga de zafiro¿Utilizado en sistemas láser?
A: ¿Qué quieres decir?Agujas de descarga de zafirose utilizan principalmente para la conformación del haz y la conversión de modos en láseres de alta potencia para mejorar la calidad y la uniformidad del haz.
2P: ¿Por qué elegir zafiro en lugar de cuarzo para los cónicos ópticos?
R: El zafiro ofrece una dureza superior, estabilidad térmica y resistencia química en comparación con el cuarzo, por lo que es ideal para aplicaciones ópticas exigentes.
Etiquetas: #Precisión Sapphire Rods, #Sapphire Cone de luz, #Al2O3 99.999%, #Transmittance≥80%, #Corte de precisión, #Grado óptico, #Ra≤0.5nm, #Agujas de descarga de zafiro
