Placa del cuarzo fundido
Created with Pixso. Fusionado de sílice de ventanas ópticas de espesor 8.2 mm y 8.3 mm JGS1 JGS2

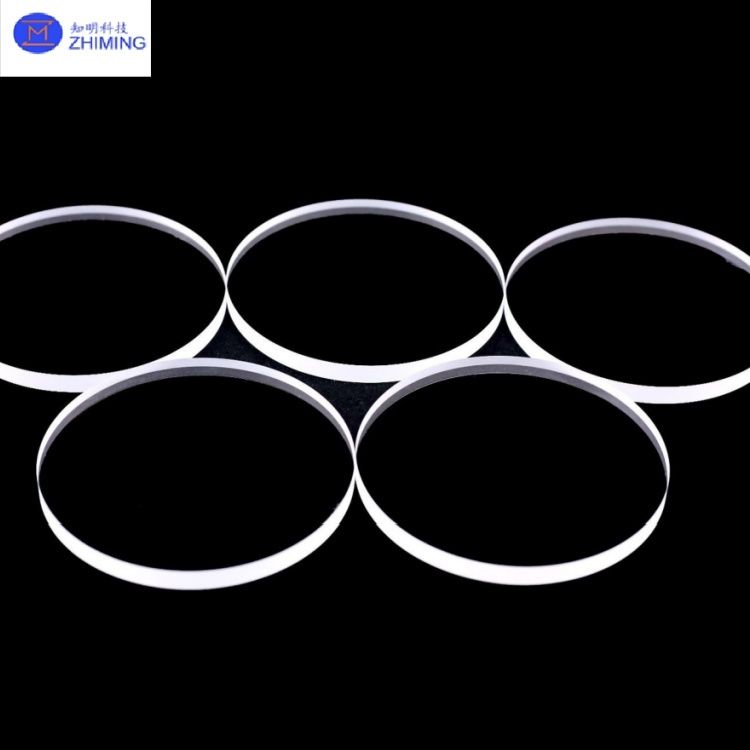

Fusionado de sílice de ventanas ópticas de espesor 8.2 mm y 8.3 mm JGS1 JGS2

Nombre De La Marca: ZMSH
Número De Modelo: Ventanas ópticas de vidrio de cuarzo
MOQ: 10
Precio: by case
Tiempo De Entrega: 5-8weeks
Condiciones De Pago: T/T
Información detallada
Lugar de origen:
China
Certificación:
rohs
Material:
Silicio fundido
Espesor:
8.2 mm, 8.3 mm
Diámetro/tamaño:
Personalizable
Rango de transmisión:
190 nm ~ 2500 nm
El paralelismo:
< 3 minutos de arco
Opciones de recubrimiento:
Revestimiento AR, revestimiento reflectante, etc.
Detalles de empaquetado:
Paquete en la limpieza de 100 grados
Capacidad de la fuente:
1000 piezas por mes
Resaltar:

8.3mm JGS1 JGS2

,

8.2 mm JGS1 JGS2

,

JGS2 Ventanas ópticas de silicio fundido

Descripción de producto



Ventanas ópticas de sílice fundida (espesor 8,2 mm y 8,3 mm) - Descripción general






Ventanas ópticas de sílice fundida, espesor 8,2 mm y 8,3 mm, JGS1 JGS2






ZMSH se especializa en proporcionar ventanas ópticas de sílice fundida de alta precisión fabricadas con material de cuarzo de alta pureza JGS1/JGS2, lo que garantiza un rendimiento de transmisión excepcional en todo el espectro ultravioleta a infrarrojo cercano (190 nm–2500 nm). Nuestras ventanas de cuarzo presentan un estricto control del espesor (8,2 mm y 8,3 mm, tolerancia ±0,1 mm), lo que las hace ideales para sistemas ópticos de alta precisión. Personalizables en dimensiones, recubrimientos y tratamientos de superficie, satisfacen las rigurosas demandas en tecnología láser, análisis espectroscópico, fabricación de semiconductores e investigación científica. Con tecnologías de mecanizado avanzadas y un estricto sistema de gestión de calidad, cada ventana garantiza una alta homogeneidad óptica, un bajo coeficiente de expansión térmica y una resistencia superior a altas temperaturas, lo que garantiza un rendimiento fiable en entornos extremos.








Parámetros clave





Parámetro Ventana de 8,2 mm Ventana de 8,3 mm
Material Sílice fundida (JGS1/JGS2) Sílice fundida (JGS1/JGS2)
Tolerancia de espesor ±0,1 mm ±0,1 mm
Transmitancia >93% (200 nm–2500 nm) >93% (200 nm–2500 nm)
Calidad de la superficie 60/40 (actualizable a 20/10) 60/40 (actualizable a 20/10)
Paralelismo <3 arcmin <3 arcmin
Opciones de recubrimiento Recubrimientos AR UV/Vis/NIR Recubrimientos AR UV/Vis/NIR
Aplicaciones típicas Láseres de alta potencia, espectrómetros Litografía de semiconductores, mirillas de vacío


(Nota: Los parámetros adicionales como el diámetro, el chaflán, etc., son personalizables bajo petición).








Características clave de las ventanas de sílice fundida (8,2 mm y 8,3 mm)

Fusionado de sílice de ventanas ópticas de espesor 8.2 mm y 8.3 mm JGS1 JGS2 0

1. Alta transmitancia

· Transmisión de banda ancha de UV a NIR (190 nm–2500 nm), particularmente optimizada para sistemas ópticos ultravioleta profundo (DUV) e infrarrojos.

· La baja tasa de absorción minimiza la pérdida de energía, mejorando la eficiencia del sistema.



2. Excepcional estabilidad térmica

· Coeficiente de expansión térmica ultrabajo (5,5×10⁻⁷/°C) y resistencia a altas temperaturas (~1200°C), adecuado para láseres de alta potencia y condiciones térmicas extremas.

· La excelente resistencia al choque térmico soporta rápidas fluctuaciones de temperatura sin agrietarse.



3. Inercia química superior

· Resistente a ácidos fuertes, álcalis y disolventes orgánicos, ideal para entornos corrosivos.

· Tratamientos de superficie opcionales (por ejemplo, recubrimientos AR, capas hidrofóbicas) para aplicaciones especializadas.



4. Alto umbral de daño por láser

· Compatible con sistemas láser de alta energía (por ejemplo, láseres CO₂, láseres UV) debido a la excepcional resistencia al daño inducido por láser.

· Recubrimientos ópticos personalizados (por ejemplo, AR, HR) disponibles para optimizar la transmisión/reflexión a longitudes de onda específicas.



5. Rendimiento óptico de precisión

· Planitud de la superficie de hasta λ/4 (@632,8 nm) y paralelismo <3 arcmin, cumpliendo con los estrictos requisitos de alineación óptica.

· El bajo contenido de burbujas/impurezas asegura la uniformidad óptica, minimizando la dispersión y la distorsión del frente de onda.








Aplicaciones principales de la ventana óptica de cuarzo



Fusionado de sílice de ventanas ópticas de espesor 8.2 mm y 8.3 mm JGS1 JGS2 1

1. Sistemas ópticos láser

· Ventanas de cavidad láser, ópticas protectoras para corte/soldadura láser de alta potencia y dispositivos láser médicos.

· Preferido para láseres UV (por ejemplo, láseres excímeros) debido a su excelente durabilidad UV.



2. Instrumentación espectroscópica

· Ventanas de transmisión para espectrofotómetros UV-Vis y espectrómetros FTIR, lo que garantiza altas relaciones señal/ruido.

· Aplicaciones ultravioleta de vacío (VUV), incluida la detección de radiación de sincrotrón.



3. Semiconductores y litografía

· Componentes ópticos para máquinas de litografía y sistemas de inspección de obleas, resistentes a la radiación DUV y a la deformación térmica.

· Crítico para la protección de máscaras y la óptica de proyección en nodos avanzados.



4. Investigación científica y física de altas energías

· Ventanas de observación para detectores de partículas e instalaciones de sincrotrón, que combinan la resistencia a la radiación con una alta transparencia.

· Mirillas selladas para entornos de vacío/alta presión (por ejemplo, microscopios electrónicos, experimentos de plasma).



5. Aeroespacial y dispositivos médicos

· Ventanas protectoras para sensores ópticos aeroespaciales, que soportan temperaturas extremas y radiación cósmica.

· Componentes biocompatibles para endoscopios y sistemas de terapia láser médica.








Prismas de sílice fundida personalizados recomendados



ZMSH ofrece servicios integrales de personalización para prismas de sílice fundida, incluidos prismas de ángulo recto, pentagonales y de cuña, adaptados para la alineación láser, la dirección del haz y aplicaciones espectroscópicas. Utilizando material JGS1/JGS2 de alta pureza, nuestros prismas ofrecen baja absorción y alta transmisión (190 nm–2500 nm), con mecanizado de ángulo de precisión (tolerancia ±30 arcseg) y pulido de superficie λ/10. Los clientes pueden especificar dimensiones, ángulos y recubrimientos (por ejemplo, AR UV, infrarrojo de banda ancha). Apoyamos la creación rápida de prototipos, la producción por lotes y el embalaje conforme a la norma ISO o resistente a los golpes para garantizar una entrega segura. Equipados con mecanizado CNC y pruebas con interferómetro Zygo, garantizamos una rápida respuesta y un riguroso control de calidad para cumplir con los exigentes estándares de los sectores de investigación, industrial y de defensa.







Fusionado de sílice de ventanas ópticas de espesor 8.2 mm y 8.3 mm JGS1 JGS2 2Fusionado de sílice de ventanas ópticas de espesor 8.2 mm y 8.3 mm JGS1 JGS2 3








Preguntas frecuentesdeventana óptica de cuarzo





1. P: ¿Cuál es el rango de transmisión de las ventanas de sílice fundida de 8,2 mm/8,3 mm?
     R: Nuestras ventanas de sílice fundida de 8,2 mm/8,3 mm proporcionan una excelente transmisión de 190 nm a 2500 nm.





2. P: ¿Cuáles son las principales aplicaciones de las ventanas de cuarzo de 8,3 mm de espesor?
     R: Las ventanas de cuarzo de 8,3 mm se utilizan principalmente en sistemas láser, espectroscopia UV y equipos de semiconductores.
