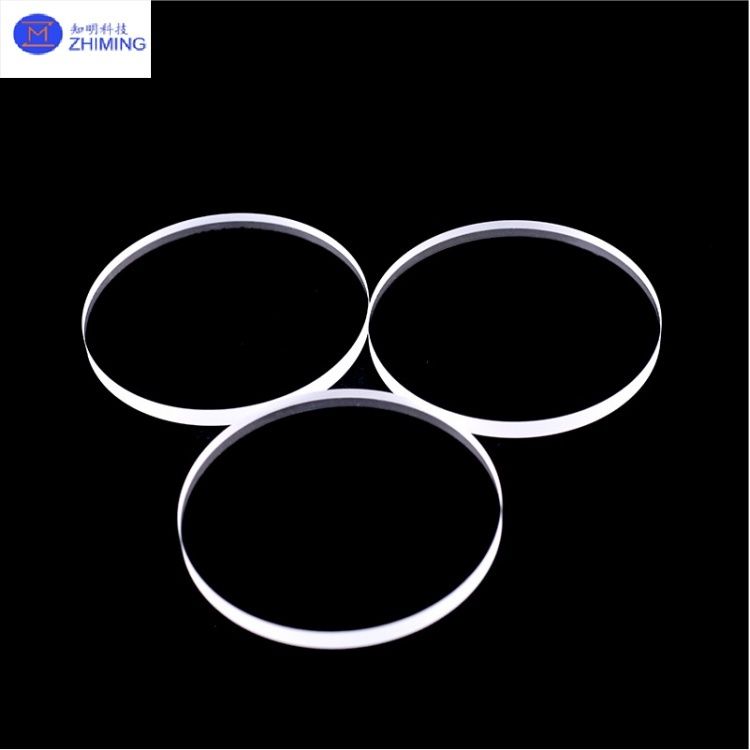

Formas personalizadas Ventanas de cristal óptico de cuarzo espesor 8,3 mm índice de refracción alto

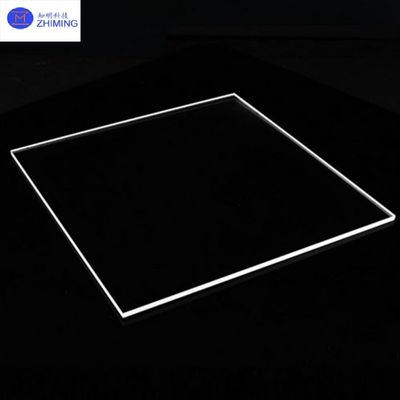

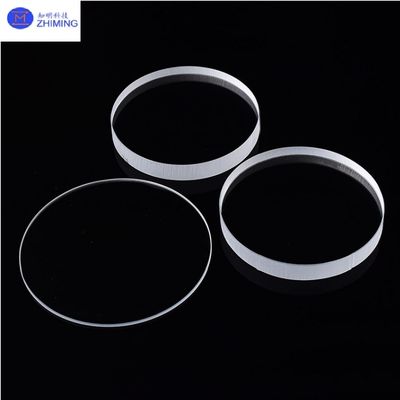

La ventana óptica de cuarzo ( espesor 8,3 mm) está diseñada con precisión a partir de sílice fundido de alta pureza (SiO2), ofreciendo una transparencia óptica excepcional, estabilidad térmica e inertitud química.Diseñados para aplicaciones exigentes en sistemas láser avanzados, fabricación de semiconductores y observación del vacío, este producto admite geometrías personalizadas (formas circulares, cuadradas e irregulares) y estructuras complejas (agujeros, bordes biselados,las cámaras) para satisfacer las diversas necesidades de integración ópticaLos productos complementarios incluyen prismas de cuarzo, filtros y lentes.
Especificaciones de la ventana óptica de cuarzo ( espesor de 8,3 mm)
| Parámetro |
Valor/Descripción |
| El material |
Silicio fundido |
| El grosor |
8.3 mm |
| Diámetro/tamaño |
Personalizable |
| Calidad de la superficie |
60/40 o superior |
| Rango de transmisión |
190 nm ~ 2500 nm |
| Indice de refracción (@587.6 nm) |
1.458 |
| Superficie plana |
Se aplicará el método siguiente: |
| El paralelismo |
< 3 minutos de arco |
| Opciones de recubrimiento |
Revestimiento AR, revestimiento reflectante, etc. |
Características del producto de la ventana óptica de cuarzo ( espesor de 8,3 mm)
1- Rendimiento óptico.
- Transmisión de amplio espectro: > 90% de transmisión en el ultravioleta (170 ∼ 2500 nm) y el infrarrojo (hasta 3500 nm), optimizado para aplicaciones UV-Vis-NIR.
- Baja luz dispersa: logra una superficie ll/10 plana (probada mediante interferometría Zygo) y Ra < 1 nm (microscopía de fuerza atómica), minimizando la dispersión y distorsión de la luz.
2- Robustez térmica
- Resistencia a altas temperaturas: funciona continuamente a 1100 ° C y resiste las descargas térmicas (1100 ° C → temperatura ambiente sin agrietamiento).
- CTE ultrabaja: coeficiente de expansión térmica de 0,55 × 10−6/°C (25 × 300°C), que garantiza la estabilidad dimensional en ciclos térmicos extremos.
3Durabilidad mecánica y química
- Dureza y resistencia: dureza Mohs de 7 y resistencia a la compresión de 1100 MPa, resistente a la abrasión mecánica y a los ambientes de alta presión.
- Resistencia química: resistente a los ácidos (excepto HF) y a los disolventes orgánicos, validado en procesos de grabado húmedo y deposición química de vapor (CVD) en semiconductores.
4Calidad de la superficie
- Finalización ultra pulido: rugosidad superficial < 1 nm (Ra) y especificación de rasguño / excavación 40/20, crítica para imágenes de alta resolución y óptica láser.
Aplicaciones del cuarzoventana óptica ( espesor de 8,3 mm)
1Sistemas láser.
· Ventanas de salida del láser: sirven como interfaces de protección para los láseres de CO2 (10,6 μm) y los láseres ultrarápidos (pulsos de femtosegundos), mitigando la lente térmica y la distorsión del haz.
· Protección con láser UV: Protege los componentes sensibles de los sistemas de litografía y microelaboración de la degradación inducida por los rayos UV.
Producción de semiconductores
· Ventanas de observación de plasma: permiten el seguimiento en tiempo real de los procesos de grabado de plasma en la fabricación de obleas, manteniendo la integridad del vacío y la claridad óptica.
· Puertos de visión de cámaras de CVD: Monitorear la uniformidad de la deposición de película delgada mientras se resiste a los subproductos corrosivos (por ejemplo, SiCl4, NF3).
3. Vacío y ambientes de alta radiación
· Ventanas de línea de haz de síncrotrón: Transmiten rayos X duros (hasta 35 keV) con una absorción mínima en aceleradores de partículas y láseres de electrones libres.
· Monitoreo del sistema de vacío: Proporciona visibilidad en cámaras de alto vacío sin comprometer la integridad de la presión.
- ¿ Qué?
4- Instrumentación analítica.
· Ventanas de muestra de espectrómetro: garantizar una respuesta espectral plana para la espectroscopia de Raman, FTIR y UV-Vis, apoyando la caracterización del material.
· Titulares de muestras XRD: Mantener la alineación cristalográfica durante el análisis de difracción.
5. Defensa y Aeroespacial
· Ventanas hipersónicas del vehículo: soportan gradientes térmicos superiores a 1000°C/s y dosis de radiación > 106 rad.
· Sistemas de armas láser: Proteger los componentes ópticos del tren de los pulsos láser de alta energía (100 kW ¥ 1 MW).
El servicio de ZMSH
ZMSH Precision Optics se especializa en I + D y fabricación de componentes ópticos de cuarzo de alta precisión, con productos principales que incluyen ventanas ópticas de cuarzo (en particular variantes de espesor de 8,3 mm),las prismas, filtros y lentes, todos fabricados con silicio fundido de alta pureza para una transparencia óptica excepcional, estabilidad térmica e inertitud química. Ofrece amplias capacidades de personalización desde formas circulares/cuadradas estándar hasta geometrías irregulares/complejas (con orificios, bordes biselados,El ZMSH satisface diversas necesidades industriales a través de sistemas láser., equipos de semiconductores, observación del vacío, instrumentación analítica y aplicaciones de defensa/aeroespacial. Los servicios abarcan el soporte completo del ciclo de vida: desde la fabricación a medida (mecanizado CNC, pulido, recubrimiento AR/HR/ películas dicroicas), metrología (prueba de la planitud de la superficie, transmisión),y prototipos rápidos para una producción en masa escalable, complementado por consultoría técnica sobre selección de materiales y optimización del tratamiento de superficies para garantizar una óptima integración del sistema.
