Inicio ProductosPlaca del cuarzo fundido

Obleas de cuarzo de 2 pulgadas, 3 pulgadas, 4 pulgadas, 6 pulgadas, 8 pulgadas y 12 pulgadas, sustratos de sílice fundida transparente

Estoy en línea para chatear ahora

Obleas de cuarzo de 2 pulgadas, 3 pulgadas, 4 pulgadas, 6 pulgadas, 8 pulgadas y 12 pulgadas, sustratos de sílice fundida transparente

Custom 2inch 3inch 4inch 6inch 8inch 12inch Quartz Wafers Transparent Fused Silica Substrates
Custom 2inch 3inch 4inch 6inch 8inch 12inch Quartz Wafers Transparent Fused Silica Substrates Custom 2inch 3inch 4inch 6inch 8inch 12inch Quartz Wafers Transparent Fused Silica Substrates Custom 2inch 3inch 4inch 6inch 8inch 12inch Quartz Wafers Transparent Fused Silica Substrates

Ampliación de imagen :  Obleas de cuarzo de 2 pulgadas, 3 pulgadas, 4 pulgadas, 6 pulgadas, 8 pulgadas y 12 pulgadas, sustratos de sílice fundida transparente

Datos del producto:
Lugar de origen: China.
Nombre de la marca: ZMSH
Certificación: rohs
Número de modelo: Obleas de cuarzo de 2 pulgadas, 3 pulgadas, 4 pulgadas, 6 pulgadas, 8 pulgadas y 12 pulgadas
Pago y Envío Términos:
Cantidad de orden mínima: 10
Precio: by case
Detalles de empaquetado: Paquete en la limpieza de 100 grados
Tiempo de entrega: 5-8weeks
Condiciones de pago: T/T
Capacidad de la fuente: 1000 piezas por mes
Descripción detallada del producto
Tamaño: 2inch 3inch 4inch 6inch 8inch 12inch VAL: < 0.5µm
TTV: < 2µm/3µm/5µm Tipo de superficie: ssp/dsp
La rugosidad de la superficie: ≤ 1 nm Aplicaciones: Máscaras de litografía de semiconductores, Dispositivos ópticos UV
Resaltar:

Wafers de cuarzo de 12 pulgadas

,

Wafers de cuarzo de 6 pulgadas

,

Obleas del cuarzo de 4 pulgadas



Wafer de cuarzo de 2-12 pulgadas Introducción

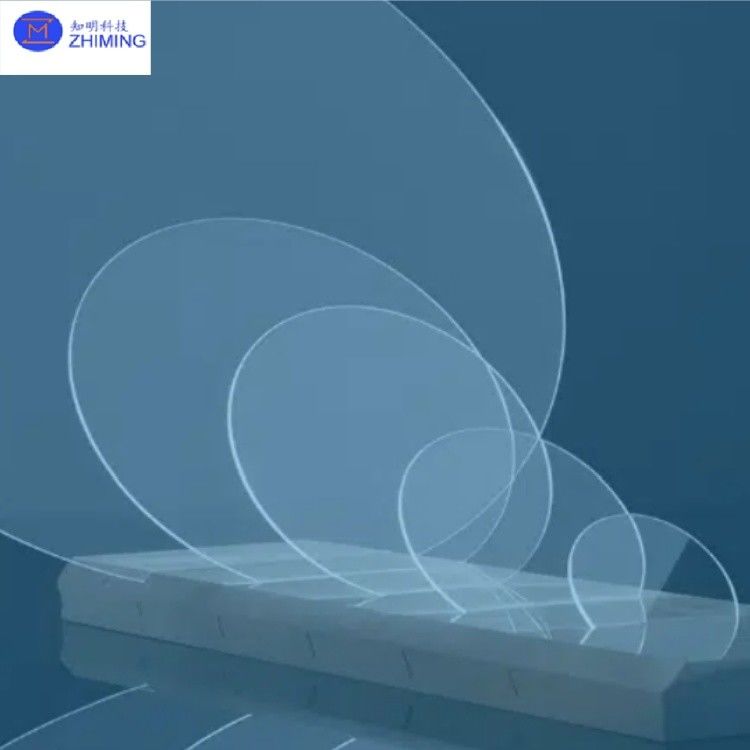

- ¿ Qué?Obleas de cuarzo de 2 pulgadas, 3 pulgadas, 4 pulgadas, 6 pulgadas, 8 pulgadas y 12 pulgadas, sustratos de sílice fundida transparente 0

2 pulgadas, 3 pulgadas, 4 pulgadas, 6 pulgadas, 8 pulgadas, 12 pulgadas de cristal.






Las obleas de cuarzo son sustratos de precisión hechos de materiales sintéticos de cuarzo de alta pureza, ampliamente utilizados en semiconductores, optoelectrónica, óptica y sistemas microelectromecánicos (MEMS). ZMSH se especializa en I + D y producción de materiales semiconductores de cuarzo, ofreciendo productos como obleas de cuarzo, ventanas ópticas de cuarzo, tubos de cuarzo y barcos de cuarzo,con obleas de cuarzo como nuestra línea de productos principal. Proporcionamos soluciones personalizadas para obleas de 2 a 12 pulgadas, que cumplen con requisitos específicos en dimensiones, grosor y tratamientos de superficie (polido, recubrimiento, etc.).







ZMSH ofrece disponibilidad en stock y servicios de mecanizado personalizados, garantizando una alta precisión (por ejemplo, TTV ≤5μm), una planitud superior (Ra ≤1nm),y excelente resistencia a altas temperaturas (punto de ablandamiento hasta 1730°C). Nuestros productos se aplican ampliamente en la fabricación de semiconductores, tecnología de fotomascaras, sensores y sistemas láser.










Datos obtenidospara una oblea de cuarzo de 2-12 pulgadas





Tamaño En pulgadas 2 pulgadas 3 pulgadas 4 pulgadas 6 pulgadas 8 pulgadas 12 pulgadas



Diámetro

En el caso de los 50.8 76.2 100 150 200 300
Término de la prueba En el caso de los 0.2 0.2 0.2 0.2 0.2 0.2
El grosor Mm 100 y más 100 y más 100 y más 300 y más 400 y más 500 y más
Planta de referencia primaria En el caso de los 32.5 32.5 32.5 57.5 Las demás: Las demás:
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. Mm Se trata de un5 Se trata de un5 Se trata de un5 Se trata de un5 Se trata de un5 Se trata de un5
TTV Mm Sección 2 Sección 2 Sección 2 Se trata de: No se puede El valor de las emisiones
- ¿ Por qué? Mm ± 20 ± 20 ± 20 ± 30 ± 40 ± 40
La velocidad warp. Mm ≤ 30 años ≤ 30 años ≤ 30 años ≤ 40 ≤ 50 ≤ 50
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. % ≥95% ≥95% ≥95% ≥95% ≥95% ≥95%
Redondeo del borde En el caso de los Semi S.T. Semi S.T. Semi S.T. Semi S.T. Semi S.T. Semi S.T.
Tipo de superficie   PPS/PDS PPS/PDS PPS/PDS PPS/PDS PPS/PDS PPS/PDS
La rugosidad de la superficie nm ≤ 1 año ≤ 1 año ≤ 1 año ≤ 1 año ≤ 1 año ≤ 1 año







Principales característicasde 2 a 12Wafer de cuarzo de pulgadas

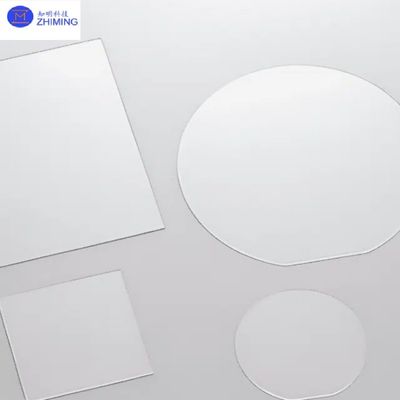

Obleas de cuarzo de 2 pulgadas, 3 pulgadas, 4 pulgadas, 6 pulgadas, 8 pulgadas y 12 pulgadas, sustratos de sílice fundida transparente 1



Las propiedades principales de las obleas de cuarzo incluyen:



  • 1Material de alta pureza: Cuarzo sintético (por ejemplo, Suprasil o Corning 7980) con pureza de SiO2 ≥ 99,99%, lo que minimiza las impurezas en los procesos de semiconductores.

  •

  • 2Estabilidad térmica: Bajo coeficiente de expansión térmica (5,5×10−7/°C), resistente a temperaturas superiores a 1000°C en entornos extremos.

  •

  • 3. Rendimiento óptico: Alta transmitancia de longitudes de onda UV a IR (por ejemplo, > 90% en UV profundos), ideal para litografía y aplicaciones con láser.

  •

  • 4Precisión de la superficie: pulido de ultraprecisión con rugosidad de superficie (Ra) ≤ 0,5 nm y variación total del grosor (TTV) ≤ 5 μm.

  •

  • 5. Rango de tamaño: Tamaños estándar de:2 pulgadas, 4 pulgadas, 6 pulgadas, de 8 a 12 pulgadas, con soporte para especificaciones personalizadas.

  •

  • 6Inertitud química: Resistente a ácidos fuertes (excepto HF), álcalis y grabado por plasma, adecuado para procesos de semiconductores.

  •






Campos de aplicación- ¿ Qué?de 2 a 12Wafer de cuarzo de pulgadas





Las obleas de cuarzo desempeñan un papel fundamental en los sectores de tecnología avanzada, como se detalla a continuación:




Campo de aplicación Utilizaciones específicas Ventajas de las obleas de cuarzo
Fabricación de semiconductores - Substrato de las máscaras fotográficas
- portadores de procesos de grabado
- Pads de pulido para CMP
- Oferta de adhesión temporal
Alta planitud, baja expansión térmica, resistencia a la corrosión por plasma
Dispositivos optoelectrónicos - Ventanas láser.
- Substratos de filtros ópticos
- Substratos de sensores infrarrojos
- Embalaje del fotodetector
Alta transmitancia UV-IR, baja pérdida de absorción
MEMS/NEMS - Capas estructurales de las MEMS
- Diafragmas de sensores de precisión
- Plantillas de nanoimpresión
Superficie ultra-lisera, alta rigidez, estabilidad química
Dispositivos 5G y RF - Substratos de filtro SAW/BAW
- Base de antena de alta frecuencia
- Resonadores dieléctricos de microondas
Baja pérdida dieléctrica, funcionamiento estable de la señal de alta frecuencia
Investigación y óptica - Óptica de la radiación sincrotrónica
- Ventanas de difracción de rayos X.
- Espejos láser de alta potencia
Resistencia a la radiación, alto umbral de daño por láser
Nueva energía - Substratos para revestimiento de células fotovoltaicas
- Capas de electrolitos de las pilas de combustible
- Investigación de separadores de baterías de litio
Resistencia a altas temperaturas, prevención de la migración de iones








ZMSH Servicios de Wafer de cuarzo personalizado de 2-12 pulgadas





Soluciones integrales de obleas de cuarzo: ZMSH proporciona producción de obleas de cuarzo personalizadas (2"-12" tamaños estándar / no estándar) con procesamiento de precisión (polido, recubrimiento, etc.) utilizando materiales de alta pureza (sílice fundido de grado UV), cuarzo de baja OH). Nuestros servicios incluyen obleas de 4"/6"/8" en stock, productos auxiliares (ventanas ópticas, tubos de cuarzo), certificación de pruebas completas y soporte técnico para la selección de materiales y optimización de procesos.

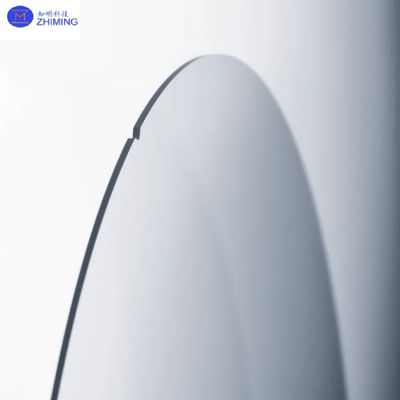

Obleas de cuarzo de 2 pulgadas, 3 pulgadas, 4 pulgadas, 6 pulgadas, 8 pulgadas y 12 pulgadas, sustratos de sílice fundida transparente 2Obleas de cuarzo de 2 pulgadas, 3 pulgadas, 4 pulgadas, 6 pulgadas, 8 pulgadas y 12 pulgadas, sustratos de sílice fundida transparente 3








Preguntas frecuentesde 2 a 12Wafer de cuarzo de pulgadas





1P: ¿Qué tamaños de obleas de cuarzo están disponibles para aplicaciones de semiconductores?

R: Proporcionamos obleas de cuarzo estándar de 2 pulgadas a 12 pulgadas con tamaños y especificaciones personalizados disponibles bajo petición.





2P: ¿Cuáles son las principales ventajas del uso de obleas de cuarzo en la fabricación de semiconductores?

R: Las obleas de cuarzo ofrecen una excepcional estabilidad térmica, alta pureza y excelente resistencia química, lo que las hace ideales para procesos de semiconductores exigentes.







Etiquetas: Substrato de cuarzo de 2-12 pulgadas, 2 pulgadas, 3 pulgadas, 4 pulgadas, 6 pulgadas, 8 pulgadas, 12 pulgadas, #Personalizado, # Placas de silicio fundido, # SiO2 Cristal, # obleas de cuarzo, # grado JGS1/JGS2, # alta pureza,#Componentes ópticos de silicio fundido, #placa de vidrio de cuarzo, #diámetro 200 mm, #placa de vidrio de cristal de cuarzo, #SiO2 de pureza 5N, #resistente al calor, #transparente, #substrato de cristal de cuarzo monocristalino, #TTV ≤10μm, #Ra ≤1,0 nm,#Sensores de alta precisión
