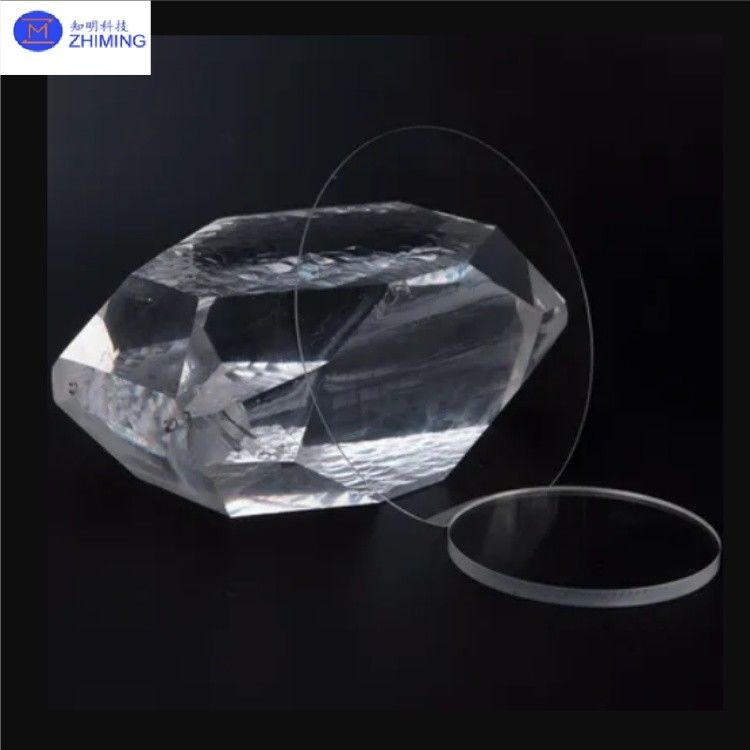

​​Transmisividad de obleas de cuarzo de grado óptico de 3 pulgadas >92% Sustratos de vidrio para semiconductores​​

​​3Inch Optical Grade Quartz Wafer Transmittance >92% Semiconductor Glass Substrates​​
​​3Inch Optical Grade Quartz Wafer Transmittance >92% Semiconductor Glass Substrates​​ ​​3Inch Optical Grade Quartz Wafer Transmittance >92% Semiconductor Glass Substrates​​ ​​3Inch Optical Grade Quartz Wafer Transmittance >92% Semiconductor Glass Substrates​​

Ampliación de imagen :  ​​Transmisividad de obleas de cuarzo de grado óptico de 3 pulgadas >92% Sustratos de vidrio para semiconductores​​

Datos del producto:
Lugar de origen: China
Nombre de la marca: ZMSH
Certificación: rohs
Número de modelo: Wafer de cuarzo de 5 cm
Pago y Envío Términos:
Cantidad de orden mínima: 10
Precio: by case
Detalles de empaquetado: Paquete en la limpieza de 100 grados
Tiempo de entrega: 5-8weeks
Condiciones de pago: T/T
Capacidad de la fuente: 1000 piezas por mes
Descripción detallada del producto
Diámetro: 3 pulgadas (76,2 mm) Tolerancia de espesor: ± 0,02 mm
La rugosidad de la superficie: ≤ 1 nm (grado pulido) Transmisibilidad @193nm: > 92%
CTE (RT-300°C): 0.55×10−6/°C Aplicaciones: Fabricación de semiconductores, láseres de alta potencia
Resaltar:

sustratos de vidrio semiconductor

,

Optical Grade Quartz Wafer

,

High Transmittance Semiconductor Glass Substrates



Introducción de las basesde una masa de cuarzo de 30 cm

- ¿ Qué?

Transmisibilidad de las obleas de cuarzo de grado óptico de 3 pulgadas > 92% Substratos de vidrio semiconductor




ZMSH se especializa en obleas de cuarzo de 3 pulgadas fabricadas a medida, ofreciendo soluciones a medida para aplicaciones optoelectrónicas, MEMS y semiconductores avanzadas. A diferencia de las obleas estándar de 2 pulgadas, las obleas de cuarzo de 3 pulgadas proporcionan una superficie ampliada para la integración de múltiples componentes, lo que permite dispositivos de alta precisión con un rendimiento mejorado. Las características principales incluyen: - ¿ Qué?



· Material: Silicio fundido de alta pureza (SiO2) con un contenido de hidroxilo < 50 ppm, que garantiza una pérdida óptica muy baja.

· Dimensiones: Diámetros y espesores personalizados (3,00" ±0,02") (0,525~1,200 mm, TTV ≤10 μm). - ¿ Qué?

· Formas: geometrías circulares, cuadradas o irregulares con aberturas no estándar, bordes escalonados o espesor de gradiente. - ¿ Qué?

· acabado superficial: superficies ultra-lisas (Ra ≤ 1,0 nm) para una dispersión mínima de la luz.








Especificación paraWafer de cuarzo de 3 pulgadas





Pel aramétrico Especificación
Diámetro 3 pulgadas (76,2 mm)
Tolerancia de espesor ± 0,02 mm
La rugosidad de la superficie ≤ 1 nm (grado pulido)
Transmisibilidad @193nm > 92%
CTE (RT-300°C) 0.55×10−6/°C
El paralelismo ≤ 5 μm
Compatibilidad con el vacío 10−9 Torr










Características clave de lasWafer de cuarzo de 3 pulgadas



​​Transmisividad de obleas de cuarzo de grado óptico de 3 pulgadas >92% Sustratos de vidrio para semiconductores​​ 0

1. Superioridad óptica

- Transmisión de amplio espectro: >92% de transmitancia desde 185 nm (UV) hasta 3500 nm (IR), ideal para litografía UV y detección cuántica.

- Baja expansión térmica: CTE de 0,52×10−6/°C, manteniendo la estabilidad dimensional hasta 1100°C.





2. Resiliencia mecánica y química

- Alta dureza: a escala de Mohs 7, resistente a la abrasión y al choque mecánico.

- Resistencia al ácido: 30 veces mayor durabilidad que la cerámica, adecuada para ambientes químicos agresivos.





3- Rendimiento eléctrico.

- aislamiento: resistividad > 1018 Ω·cm, minimizando la capacidad parasitaria en circuitos de alta frecuencia.

- Compatibilidad SAW: Optimizado para filtros de onda acústica de superficie (SAW) con ángulos de corte precisos (por ejemplo, 34.33 ° para el corte FC).








- ¿ Qué?Aplicaciones estratégicas de lasWafer de cuarzo de 3 pulgadas



​​Transmisividad de obleas de cuarzo de grado óptico de 3 pulgadas >92% Sustratos de vidrio para semiconductores​​ 1

1. Dispositivos MEMS avanzados



- Sensores de presión, giroscopios, y cabezas de impresión de inyección de tinta aprovechando obleas de 3 pulgadas para la integración de múltiples capas y la estabilidad térmica.





2Sistemas optoelectrónicos



- Diodos láser UV, colimadores de fibra óptica y componentes LiDAR que requieren rutas ópticas de baja pérdida.





3. Envases de semiconductores



- sustratos de embalaje a nivel de obleas (WLP) para sensores de imagen CMOS y RFIC, que admiten la tecnología TSV (Through-Silicon Via).





4Tecnologías Cuánticas.



- Substratos para centros de vacío de nitrógeno de diamante (NV) y qubits superconductores, que se benefician de una densidad de defecto muy baja.








Los tubos capilares de cuarzo: Breve descripción





Los capilares de cuarzo de ZMSH están diseñados para aplicaciones microfluídicas y ópticas, con:


- Tamaños personalizados:Diámetros internos de 50 μm a 5 mm, longitudes de hasta 300 mm. - ¿ Qué?

- Ultra alta pureza:< 1 ppm de impurezas metálicas para la biocompatibilidad en sistemas de laboratorio en un chip. - ¿ Qué?

- Procesamiento:Perforación láser, formación térmica y grabado químico para una integración perfecta en sensores o fibras ópticas.





​​Transmisividad de obleas de cuarzo de grado óptico de 3 pulgadas >92% Sustratos de vidrio para semiconductores​​ 2​​Transmisividad de obleas de cuarzo de grado óptico de 3 pulgadas >92% Sustratos de vidrio para semiconductores​​ 3







Preguntas frecuentes





1P: ¿Por qué elegir las obleas de cuarzo de 3 pulgadas?

R: Las obleas de cuarzo de 3 pulgadas ofrecen un equilibrio entre la eficiencia de costos y el rendimiento, apoyando la integración de múltiples capas para sensores MEMS, filtros ópticos,y envases de semiconductores con sílice fundido de alta pureza (OH− < 50 ppm) y expansión térmica ultrabaja (CTE 0).52 × 10−6 °C). - ¿ Qué?





2P: ¿Cuáles son las principales aplicaciones de las obleas de cuarzo de 3 pulgadas?

R: Se utilizan ampliamente en óptica láser UV, componentes de fibra óptica, giroscopios MEMS y envases avanzados de semiconductores (por ejemplo, TSV y WLP),con un valor de transmisión óptica superior al 90%.







Etiqueta: Substrato de cuarzo de 3 pulgadas, #Customizado, #Placas de silicio fundido, #SiO2 Cristal, #Objas de cuarzo, #JGS1/JGS2 Grado, #Alta pureza, #Componentes ópticos de silicio fundido, #Placa de cristal de cuarzo,# A medida de la forma de los agujeros , # 3 Substrato de cuarzo de pulgadas, # 76.2 mm de diámetro, # Transmitancia > 92%, # Substrato de vidrio semiconductor
