Oblea de cuarzo de 2 pulgadas, oblea de sílice fundida de alta pureza, transmisión ultra alta

Wafer de silicio fundido de alta pureza de 2 pulgadas de cuarzo Wafer de silicio fundido de ultra alta transmisión

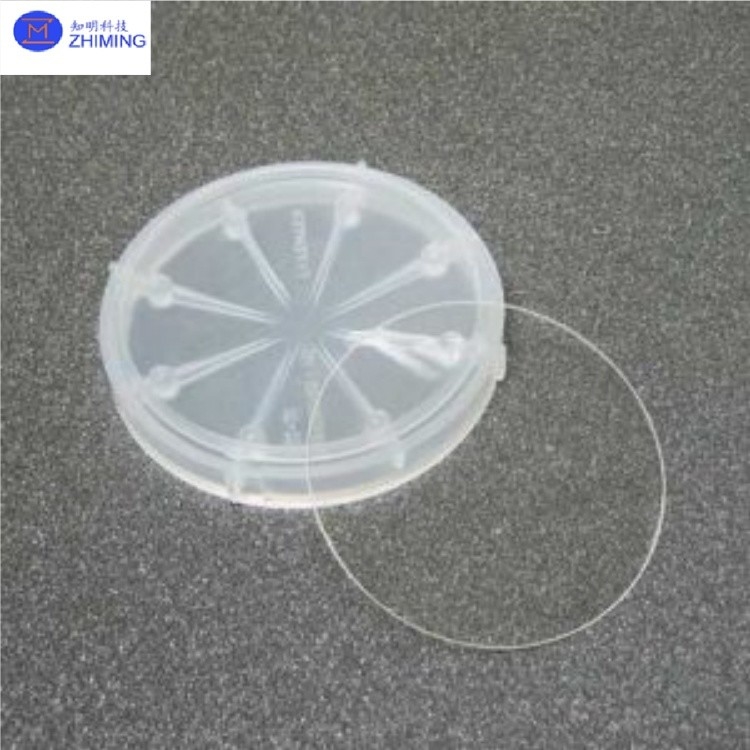

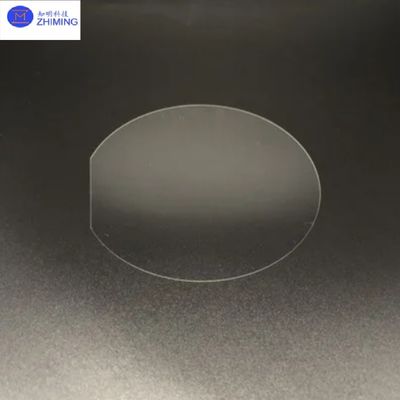

La oblea de cuarzo de 2 pulgadas es un material de sustrato de alto rendimiento hecho de cuarzo sintético de alta pureza (sílice fundido), con una excelente transparencia óptica,coeficiente de expansión térmica extremadamente bajo, y una excelente estabilidad química. La oblea de cuarzo de 2 pulgadas se utiliza ampliamente en aplicaciones de alta gama como la fabricación de semiconductores, optoelectrónica, MEMS / NEMS y óptica científica,que sirve como material fundamental crítico para componentes ópticos de precisión y dispositivos microelectrónicos.

ZMSH se especializa en la I + D, producción y personalización de obleas de cuarzo de alta precisión. Proporcionamos soluciones a medida para satisfacer los requisitos del cliente para diversas especificaciones (por ejemplo, diámetro, grosor, tratamiento de la superficie) utilizando técnicas de procesamiento avanzadas como el pulido de precisión,corte por láser, y revestimiento. Nuestros productos garantizan una precisión dimensional excepcional (TTV ≤10μm) y una calidad de superficie (Ra ≤5nm). Además, ofrecemos prototipos rápidos para pequeños lotes y producción en masa a gran escala para apoyar a los clientes durante todo el ciclo de desarrollo a producción.

Las obleas de cuarzo de ZMSH cumplen estrictamente con los estándares de la industria y son adecuadas para ambientes industriales adversos (por ejemplo, altas temperaturas, condiciones altamente corrosivas). También se pueden personalizar con recubrimientos ópticos como el refuerzo antirreflejo (AR) o infrarrojo (IR) para satisfacer las necesidades específicas de la aplicación. Aprovechando la tecnología de producción madura y un riguroso sistema de control de calidad, estamos comprometidos a proporcionar a los clientes globales soluciones de vidrio de cuarzo de alto rendimiento y altamente confiables.

Especificación paraWafer de cuarzo de 2 pulgadas

Ventajas clave de una oblea de cuarzo de 2 pulgadas

1Material de alta pureza: Hecho de cuarzo sintético (sílice fundido) con una pureza ≥ 99,99%, lo que garantiza una estabilidad óptica y química superior.

2Excelente estabilidad térmica: Bajo coeficiente de expansión térmica (~ 0,55×10−6/°C) y resistencia a altas temperaturas (punto de ablandamiento ~ 1665°C), adecuado para procesos de alta temperatura.

3Alta transmisión óptica: Transmisión de luz superior (> 90%) a través de las longitudes de onda UV a IR (190nm ≈ 3500nm).

4Excepcional planitud.: Baja rugosidad superficial (Ra ≤ 5 nm) y variación de grosor total reducida (TTV ≤ 10 μm), que satisface las exigencias de la litografía de precisión y las aplicaciones de recubrimiento.

5Inertitud química: Resistente a ácidos fuertes (excepto HF), álcalis y disolventes orgánicos, por lo que es ideal para ambientes químicos hostiles.

Industria Aplicaciones de la oblea de cuarzo de 2 pulgadas

La oblea de cuarzo de 2 pulgadas se utiliza ampliamente en campos de tecnología avanzada debido a su alta pureza, estabilidad térmica y rendimiento óptico.

En el caso de losFabricación de semiconductores

· Substratos para máscaras fotográficas: Se utiliza como material base para las máscaras fotográficas en la transferencia de patrones de IC, que requieren una planitud ultra alta y bajas tasas de defectos.

· Portadores del proceso de grabado: sirven como bandejas para el manejo de obleas en procesos de grabado en seco y en húmedo, ofreciendo resistencia a la corrosión sin afectar la estabilidad del proceso.

· Accesorios para el manejo de la piel: Aplicado en la planarización de obleas para garantizar un pulido uniforme y minimizar el daño superficial.

· Escudos de implantación iónica: Actúan como capas de barrera en los procesos de dopaje, resistiendo altas temperaturas sin interferir con la penetración del haz de iones.

(2) ElOptoelectrónica y tecnología láser

· Filtros ópticos y ventanas: Se utiliza en sistemas ópticos UV, visibles e IR, como ventanas de protección láser y componentes de espectrómetros.

· Componentes de fibra óptica: sirven como conectores de extremo y sustratos WDM, asegurando una baja pérdida óptica y una alta eficiencia de transmisión de señal.

· Óptica láser de alta potencia: Utilizado en láseres de CO2 y sistemas de láser de femtosegundos como espejos y lentes, ofreciendo resistencia a altas temperaturas y tolerancia al daño del láser.

(3) ElMEMS/NEMS (micro/nano sistemas electromecánicos)

· Substratos de microsensores: Se utiliza en sensores de presión y acelerómetros, proporcionando una alta resistencia mecánica y estabilidad térmica.

· Chips microfluídicos: Se utiliza en la detección biomédica como estructuras de microcanales, con inertitud química que evita la contaminación de la muestra.

· Plantillas de nanoimpresión: Habilitar la replicación de patrones de alta precisión a nanoescala.

Recomendaciones para las placas perforadas de cuarzo con forma personalizada

ZMSH ofrece servicios de mecanizado personalizados para placas de cuarzo con agujeros de precisión, para aplicaciones en óptica, envases de semiconductores y sensores. Nuestros productos cuentan con perforación de alta precisión, corte a medida y tratamiento de superficie, lo que garantiza tolerancias dimensionales de ± 0,01 mm. ZMSH proporciona prototipos rápidos y producción en masa para satisfacer los requisitos estrictos en varias aplicaciones.
