Placas de cuarzo a través de agujeros de forma personalizada

Placas de cuarzo a través de agujeros de forma personalizada

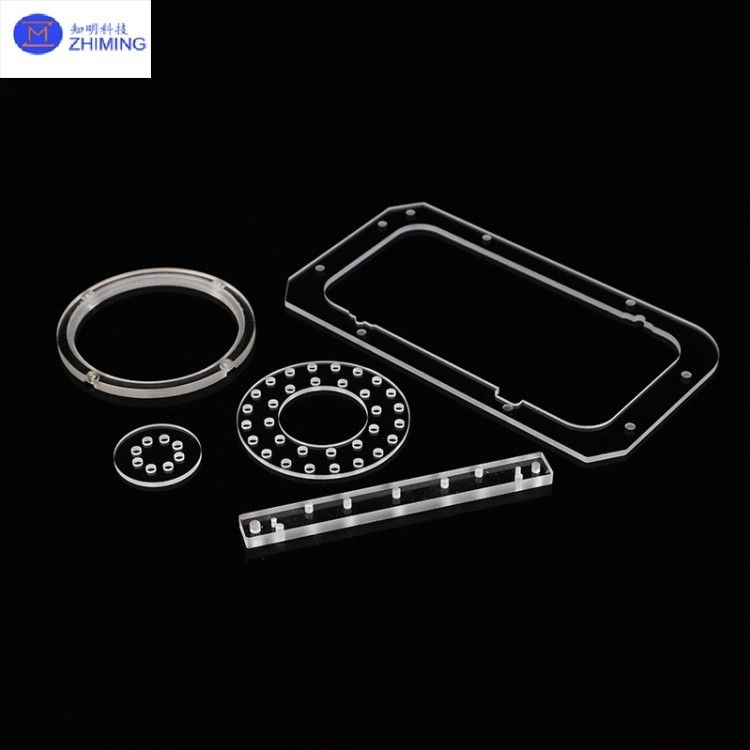

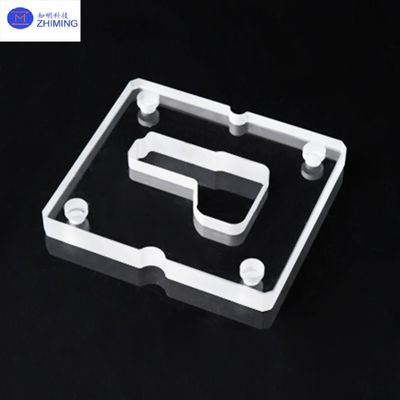

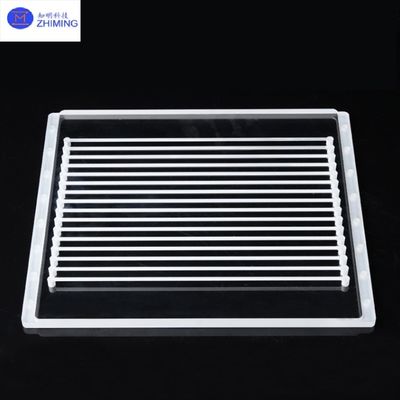

Las placas de apertura de cuarzo con forma personalizada son componentes ópticos de precisión fabricados a partir de sílice fundido de alta pureza (SiO2≥99,99%) mediante mecanizado CNC o corte láser.Con geometrías de apertura complejas (e.g., canales poligonales, en forma de estrella, microfluídicos), combinan las propiedades superiores del cuarzo (transmitancia > 93%@550nm, resistencia a la temperatura a 1100°C) con adaptabilidad estructural personalizada.Sus diseños de agujero permiten la guía óptica de la ruta, transferencia de fluidos o difusión de gases, lo que los hace indispensables para la litografía de semiconductores, biochips, sistemas láser e instrumentos analíticos.

Como fabricante profesional de componentes ópticos,ZMSHproporciona servicios de personalización de extremo a extremo para placas de apertura de cuarzo, incluida la selección de materiales, el diseño estructural, el mecanizado de precisión (tolerancia ± 0,02 mm) y los tratamientos funcionales (por ejemplo,las capasAceptamos dibujos CAD o replicación de muestras para satisfacer los requisitos especializados de I + D e industria.

Especificación paraplacas de cuarzo con orificios a medida

Nota: Se dispone de patrones de agujeros a medida (por ejemplo, hexagonales, microfluídicos) y tratamientos superficiales.

Principales características deplacas de cuarzo con orificios a medida

Las principales ventajas de las placas de apertura de cuarzo personalizadas incluyen:

1. Adaptabilidad de la estructura compleja: Puede adaptarse a formas arbitrarias de orificios (0,1 mm/50 mm de diámetro) con astillas de borde ≤0,05 mm.

2Estabilidad en el entorno extremo: Resiste el funcionamiento a largo plazo a 800 °C, choque térmico (ΔT≥1000 °C) y corrosión ácida/alcalina (excepto HF).

3Alta transparencia y baja dispersión: > 90% de transmisibilidad de UV a IR (170nm ≈ 2500nm) con neblina < 1%.

4Mecanizado de precisión: Precisión de la posición del orificio ±0,01 mm y rugosidad de la superficie Ra≤0,5 nm (polar óptico).

5. Integración multifuncional: admite revestimientos de paredes de apertura (AR/HR) o modificaciones químicas (hidrofóbicas/hidrofílicas).

Aplicaciones principales de placas de cuarzo con orificios a medida

Estas placas son críticas en:

1Fabricación de semiconductores: Aperturas de alineación de máscaras para litografía, que requieren estabilidad dimensional a escala nanométrica.

2. Microfluidos: estructuras de microcanales en biochips, que exigen inertitud química y biocompatibilidad.

3Optica láser: Áperturas de forma de haz para láseres de alta potencia (LIDT>15J/cm2@1064nm).

4- Instrumentos analíticos: Placas de guía iónica para espectrómetros de masas con compatibilidad al vacío ultra alta (< 10−7 Pa).

5- Aeroespacial: Placas de ventilación para sensores satelitales, resistentes al ciclo térmico de -200°C a 1200°C.
