Tubos capilares de cuarzo de gran diámetro/pequeño diámetro interno 99,999% SiO2 puro
Los tubos capilares de cuarzo son microtubos de ingeniería de precisión fabricados a partir de silicio fundido de alta pureza (dióxido de silicio, SiO2) utilizando tecnología avanzada de dibujo de tubos. Están disponibles tanto en especificaciones de gran diámetro (diámetro exterior ≥ 1 mm) como de pequeño diámetro (diámetro interior tan bajo como 1 μm). Las principales ventajas incluyen: Resistencia a temperaturas extremas: tolerancia a corto plazo de hasta 400°C, estabilidad a largo plazo a 300~360°C; Inertitud química: Resiste ácidos fuertes (excepto HF), álcalis y disolventes orgánicos, ideal para entornos corrosivos. Transparencia óptica: Transmisión UV-IR completa (185 ∼ 3500 nm), adecuada para el análisis espectroscópico. Función mecánica: resistencia a la tracción > 600 kpsi, combinando rigidez y flexibilidad (enrollables). ZMSH se especializa en la producción personalizada, ofreciendo servicios de extremo a extremo desde el diseño y la fabricación hasta las pruebas. Las aplicaciones abarcan cromatografía de gas, chips microfluídicos y dispositivos médicos, con soporte para dibujos personalizados, entrega rápida de lotes pequeños.
Especificación paraCapillares de cuarzo
| Parámetro |
Capillario de gran ancho |
Capillario de pequeño diámetro |
| Rango de diámetro exterior |
1.0 mm ~ 20.0 mm |
0.1 mm~1.0 mm |
| Tolerancia del espesor de la pared |
± 0,05 mm |
± 0,01 mm |
| Indicador de calidad |
0.2~0.9 (se puede personalizar) |
0.1 ~ 0.8 (se puede personalizar) |
| Duración |
Se aplicarán las siguientes medidas: |
Se aplicarán las siguientes medidas: |
| Error de redondez |
≤ 1 por ciento |
≤ 2 por ciento |
| La rugosidad de la superficie |
Ra≤0,8 nm (polido) |
Ra≤1,2 nm (polido) |
| Coeficiente de expansión térmica |
0.55×10−6/°C |
0.55×10−6/°C |
| Temperatura máxima de funcionamiento |
1100°C (a corto plazo) |
1000°C (a corto plazo) |
| Rango de transmisión |
170nm ~ 2500nm |
170nm ~ 2500nm |
| Resistencia a la presión |
> 30 MPa (pared ≥ 0,5 mm) |
Se aplicarán las siguientes medidas: |
Características clave deCapillares de cuarzo
1Estabilidad química
· Resistencia al pH amplia (114), resistencia superior a la corrosión por HF en comparación con los metales y la cerámica.
· La inercia de la superficie minimiza la adsorción de la muestra, crítica para el análisis de trazas.
2. Estabilidad térmica
· Coeficiente de expansión térmica muy bajo (5,5×10−7/°C), resistente al choque térmico (-2001100°C).
· No se ablanda ni se deforma a altas temperaturas, compatible con el procesamiento CVD y láser.
3. Rendimiento mecánico
· Resistencia a la tracción: > 600 kpsi (serie Optube);
• Flexibilidad: el revestimiento de poliimida permite doblar el radio hasta la escala milimétrica.
4- Rendimiento óptico.
· UV: ≥ 90% de transmisión a 185 nm; Visible: ≥ 95%; IR: ≥ 85% a 3500 nm.
· Baja dispersión de la luz para detección y imágenes ópticas de alta precisión.
5. Diversidad dimensional
· Diámetro pequeño: diámetro interno 1 ‰ 2500 μm, espesor de pared 10 ‰ 1000 μm, tolerancia ± 0,5%;
· Gran diámetro: Diámetro exterior de hasta 3500 μm, longitud de 5000 m, admite la personalización del espesor de la pared de gradiente.
6. Tratamientos de superficie
· Revestimiento con poliimida (400°C), revestimiento metálico (oro/níquel), modificaciones hidrófobas/hidrófilas.
Las aplicaciones principales deCapillares de cuarzo
1. Instrumentos analíticos
- Cromatografía gaseosa (GC): portadores de columnas para la separación de compuestos orgánicos complejos (por ejemplo, hidrocarburos, contaminantes);
- Electroforesis capilar (CE): separación de biomoléculas (ADN, proteínas) en alta resolución.
2- Microfluidos.
- Micro-reactores y chips de clasificación de células para el control de fluidos a escala de microlitros (administrar fármacos, análisis de una sola célula).
3Dispositivos médicos
- Cirugía mínimamente invasiva: catéteres endoscópicos para la obtención de imágenes y muestras de tejido en tiempo real;
- En diagnóstico in vitro (IVD): chips de biopsia líquida para la detección de biomarcadores de alta sensibilidad.
4Producción industrial
- Procesamiento láser: ventanas ópticas para láseres de fibra, transmisión láser de alta potencia;
- Semiconductores: ventanas de observación a altas temperaturas en equipos de grabado de obleas.
5Investigación y desarrollo
- Nanofluidos: Diámetro interno inferior a 1 μm para la detección de una sola molécula;
- Sensores ópticos: sensores químicos/biológicos basados en ondas evanescentes.
Servicios de la ZMSH
ZMSH se centra en la personalización profunda de tubos capilares de cuarzo, ofreciendo servicios de cadena completa desde la selección de materias primas hasta la entrega del producto final.
Diámetro interno (mínimo 1 μm), diámetro exterior (máximo 3500 μm), longitud (hasta 5000 m);
Funciones especiales: índice de refracción del gradiente, recubrimientos resistentes a los daños por láser;

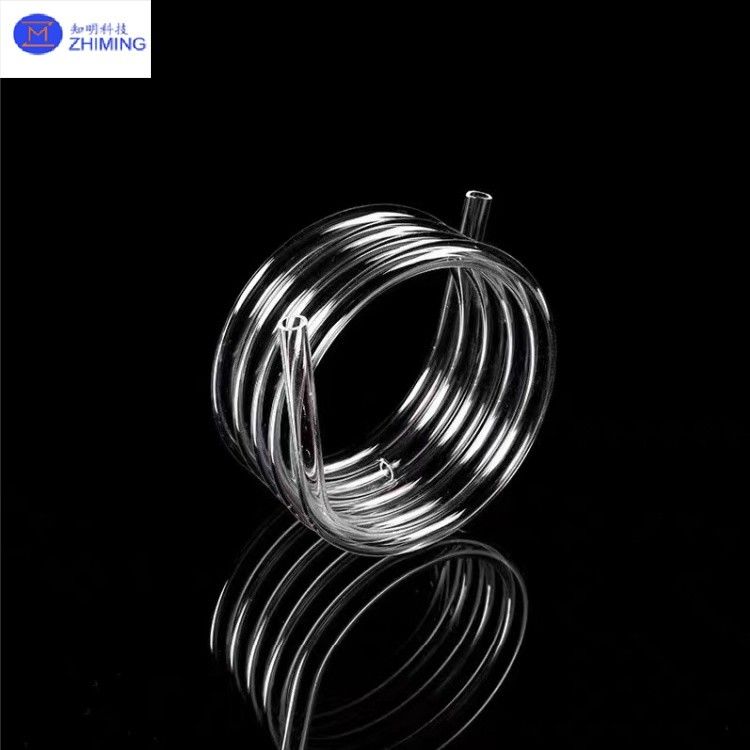

Formas no estándares (espiral, bifurcado) y materiales híbridos (compositos de cuarzo-metal).
Capacidades:
Dibujo de tubos de precisión y mecanizado CNC para el control de dimensiones de ±0,03 mm;
Informes de ensayos completos (transmisión, expansión térmica) y optimización de la aplicación;
Apoyo a los prototipos y a la producción en serie, al servicio de los fabricantes de equipos de semiconductores, empresas de comunicaciones ópticas e instituciones de investigación.

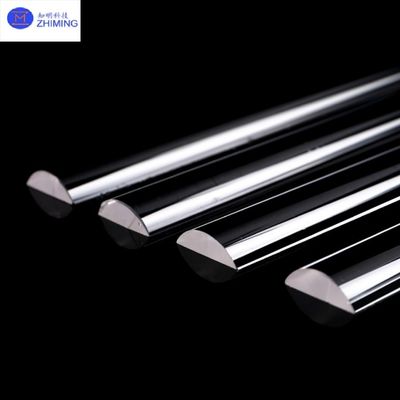

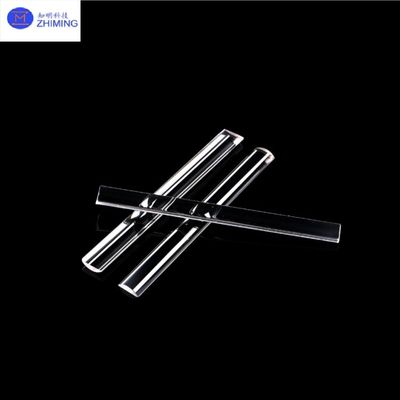

Recomendaciones de productos relacionados: Varillas de cuarzo
