Ventanas ópticas de cuarzo de forma irregular personalizadas de grado JGS1/JGS2/BF33

Ventanas ópticas de cuarzo de forma irregular personalizadas de grado JGS1/JGS2/BF33

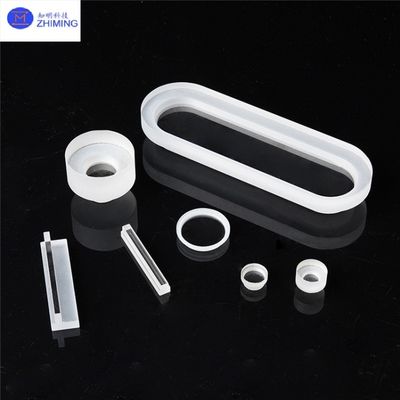

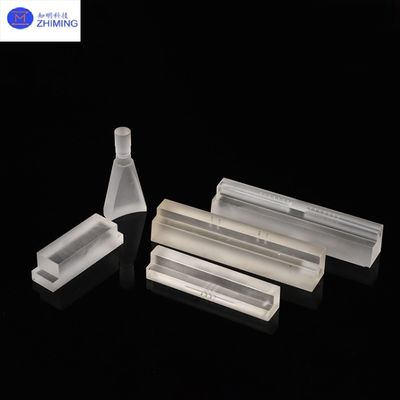

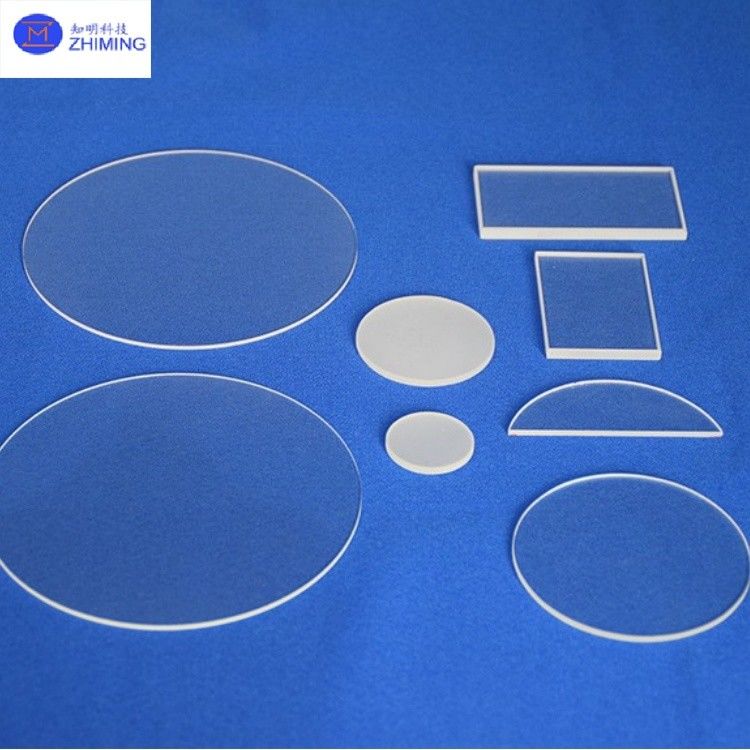

Las ventanas ópticas de cuarzo irregulares personalizadas están diseñadas a partir de dióxido de silicio de alta pureza (SiO2),Diseñado para satisfacer los requisitos complejos de los sistemas ópticos rompiendo las restricciones geométricas tradicionales (ePor ejemplo, en formato circular/cuadrado). Estas ventanas soportan formas no estándar como elipses, polígonos y curvas de forma libre. Las principales ventajas incluyen resistencia a altas temperaturas (1,100°C de uso continuo), bajo coeficiente de expansión térmica (5,5×10−7/°C), transparencia de amplio espectro (185~3,500 nm) e inertitud química,haciendo que sean ideales para entornos extremos en dispositivos ópticos de precisión. ZMSH se especializa en la producción personalizada de ciclo completo, ofreciendo servicios de extremo a extremo desde el diseño hasta la entrega, sirviendo a sectores de alta gama como semiconductores, tecnología láser y aeroespacial.

Especificación paraVentanas de cristal de cuarzo de forma irregular

Características clave deVentanas de cristal de cuarzo de forma irregular

1Personalización geométrica.

Soporta geometrías no estándar (elípticas, rectángulos, hexágonos, estrellas) con un tamaño mínimo de procesamiento de 0,1 mm y una tolerancia de ±0,02 mm.

Permite diseños ópticos especializados, incluidos sistemas asimétricos y ventanas de chips microfluídicos.

2. Rendimiento a altas temperaturas

Punto de ablandamiento: 1,730°C; estabilidad operativa a largo plazo hasta 1,100°C; tolerancia a corto plazo hasta 1,450°C con ciclo térmico rápido.

3. Estabilidad química

Resiste ácidos fuertes (excluyendo HF), exhibiendo una resistencia al ácido 30 veces mayor que la cerámica y 150 veces mayor que el acero inoxidable.

4. Propiedades ópticas

Transmisibilidad: ≥93% en el rango visible, ≥90% en el UV (185 nm) y ≥85% en el IR (3,500 nm).

Cobertura espectral: tres grados de materiales (JGS1/JGS2/JGS3) para aplicaciones UV e IR.

5. Propiedades mecánicas

Dureza de Mohs: 5,5 ̊6.5La resistencia a la compresión es de 1.100 MPa; la resistencia a la flexión es de 67 MPa.

6. Tratamientos de superficie

Revestimientos personalizados: películas antirreflectantes, reflejantes, hidrofóbicas y resistentes a los daños por láser.

Las aplicaciones principales deVentanas de cristal de cuarzo de forma irregular

1. Fabricación de semiconductores: ventanas de observación asimétricas en equipos de grabado de obleas para procesos CVD de alta temperatura.

Sistemas láser: componentes de forma de haz personalizados (por ejemplo, salidas anuladas/sectoriales) para láseres de alta potencia.

3. Aeroespacial: ventanas de sensores infrarrojos multifacéticos para entornos de vacío y ciclo térmico.

4. Dispositivos médicos: ventanas irregulares en miniatura en los endoscopios para la obtención de imágenes curvas de tuberías.

5. Energía renovable: sustratos optimizados para la captura de luz de las células solares.

Servicios de la ZMSH

ZMSH proporciona soluciones de extremo a extremo para ventanas ópticas de cuarzo irregulares, incluyendo: Personalización del diseño: los clientes especifican las formas (elípticas, polígonos, espesor del gradiente), las dimensiones (mínimo 0,1 × 0,1 mm) y los requisitos funcionales (por ejemplo, resistencia a los daños del láser,los recubrimientos de radiación). Mecanizado de precisión: utiliza tecnologías avanzadas de corte CNC y láser para garantizar una precisión a nivel de micrones y una estabilidad dimensional para geometrías complejas. Pruebas de rendimiento: proporcionar informes ópticos completos (transmitancia, expansión térmica) y recomendaciones específicas de la aplicación (por ejemplo, diseños de sellado compatibles con el vacío).

Recomendaciones de productos relacionados: Varillas de cuarzo
