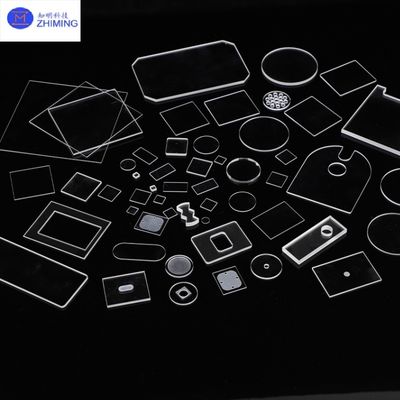

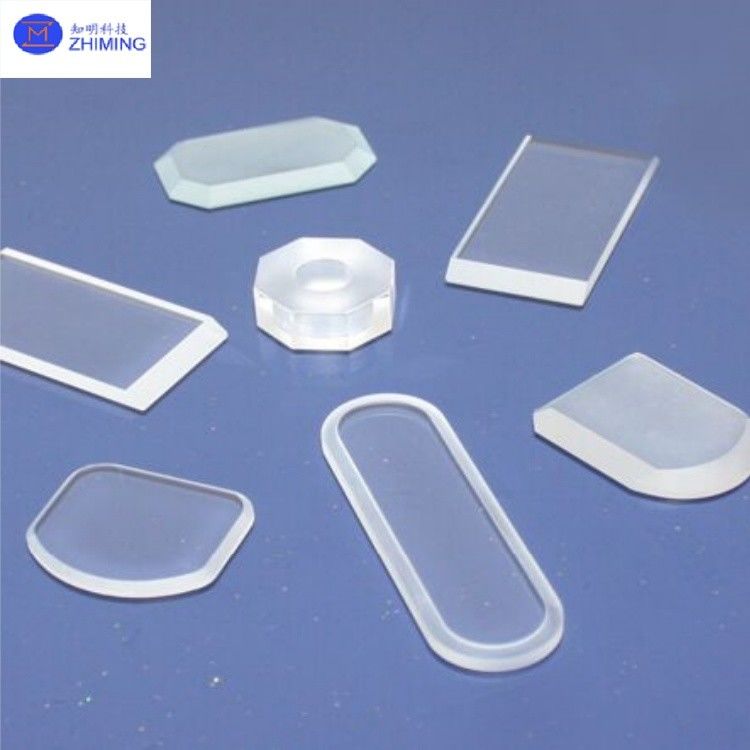

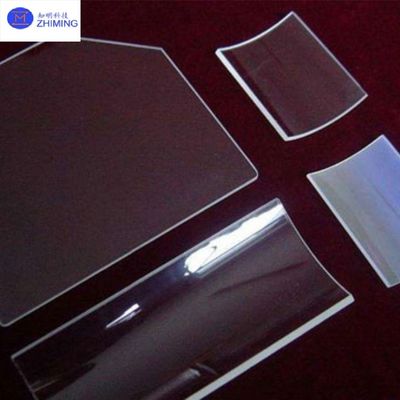

Componentes ópticos de sílice fundido de alta pureza de ventanas de cristal de cuarzo de forma irregular
Las ventanas de cuarzo de forma irregular son componentes ópticos de ingeniería de precisión fabricados con sílice fundido de alta pureza (SiO2),diseñados para sistemas ópticos especializados y requisitos de equipos personalizados. Estas ventanas no sólo conservan las propiedades superiores del vidrio de cuarzo (incluida la alta transmitancia, resistencia térmica y estabilidad química), sino que también se adaptan a diseños estructurales complejos,lo que los hace indispensables en la tecnología láser, semiconductores y aplicaciones de instrumentación científica. ZMSH es una empresa de alta tecnología especializada en I+D y fabricación de componentes ópticos, que ofrece soluciones integrales para ventanas de cuarzo irregulares, desde diseño personalizado, mecanizado de precisión,Servicios de revestimiento y ensayo. Apoyamos el desarrollo de procesos completos desde la creación de prototipos hasta la producción en masa, abordando requisitos únicos en forma, dimensiones y rendimiento óptico.
Especificación paraVentanas de cristal de cuarzo de forma irregular
| Parámetro |
Especificación |
| El material |
Silicio fundido de alta pureza (SiO2≥99,99%) |
| Rango de transmisión |
170 nm ~ 2500 nm (UV a NIR) |
| Rango de espesor |
0.3mm~50mm (se puede personalizar) |
| Tolerancia dimensional |
Se aplicarán las siguientes medidas: |
| La rugosidad de la superficie |
Ra≤0,5 nm (super pulido) |
| El paralelismo |
Se aplican las siguientes medidas: |
| Coeficiente de expansión térmica |
0.55×10−6/°C (20~300°C) |
| Temperatura máxima de funcionamiento |
A corto plazo: 1200°C, a largo plazo: 1000°C |
| Umbral de daño por láser |
> 5J/cm2@1064nm, pulso de 10ns |
| Resistencia química |
Resistencia a ácidos y álcalis (excepto HF) |
| Precisión del tratamiento de los bordes |
Las piezas de las piezas de las piezas de las piezas de las piezas de las piezas de las piezas de las piezas de las piezas de las piezas de las piezas de las piezas de las piezas de las piezas de las piezas de las piezas de las piezas de las piezas de las piezas de las piezas de las piezas |
Características clave deVentanas de cristal de cuarzo de forma irregular
Las características principales de las ventanas de cuarzo irregulares incluyen:
1Adaptabilidad a formas complejas: Capaz de fabricar geometrías no estándar (poligones, sectores, perfiles cortados a medida) para configuraciones ópticas especializadas.
2- Rendimiento óptico excepcional.: Alta transmitancia en el espectro UV a IR (170nm-2500nm) para aplicaciones de banda ancha.
3Estabilidad en el entorno extremo: Resiste el uso prolongado a ≤ 1000 °C, es resistente a los choques térmicos y es químicamente inerte (excepto a HF).
4Alta resistencia mecánica: dureza de Mohs 7, aunque requiere refuerzo de borde personalizado debido a la fragilidad inherente.
5Capacidad de mecanizado de precisión: alcanza una precisión de corte a nivel de micrones con astillamiento de borde ≤ 0,05 mm y rugosidad de superficie Ra ≤ 0,5 nm.
Las aplicaciones principales deVentanas de cristal de cuarzo de forma irregular
Las geometrías únicas de las ventanas de cuarzo irregulares las hacen irremplazables en:
-
1Sistemas ópticos láser: Ventanas asimétricas de forma de haz para láseres de alta potencia que requieren perfiles personalizados.
-
-
2Equipo de semiconductores: Puertos de visualización especializados para grabadores/pasantes con diseños limitados por el espacio.
-
-
3- Instrumentos científicos: Puertos de visión de vacío personalizados para sistemas de radiación sincrotrón que equilibran la transmitancia y el sellado.
-
-
4Defensa y Aeroespacial: Cúpulas de misiles o ventanas de sensores de satélite resistentes a temperaturas/impactos extremos.
-
-
5. Dispositivos médicos: Interfaces ópticas ergonómicas para endoscopios y sistemas de terapia con láser.
-
Servicios de la ZMSH
ZMSH ofrece soluciones de extremo a extremo para ventanas de cuarzo irregulares, que abarcan la selección de materiales, el diseño estructural y el posprocesamiento.Los clientes pueden enviar dibujos CAD o muestras físicas para el mecanizado personalizado, con corte de precisión CNC y molienda de bordes que garantizan una precisión dimensional (± 0,02 mm).y soluciones especializadas como revestimientos resistentes a los daños por láser (LIDT> 10J/cm2) o tratamientos antinieblaTodos los productos se someten a una inspección rigurosa mediante interferómetros y espectrómetros, acompañados de informes de ensayo completos (incluidos los errores de forma de la superficie y los espectros de transmisión).Nuestro servicio de prototipos rápidos apoya la validación de I + D, mientras que la capacidad de producción escalable garantiza un cumplimiento estable de los pedidos OEM/ODM.ZMSH suministra productos estándar y soporte técnico completo desde el desarrollo de prototipos hasta la producción en serie para fabricantes de equipos de gama alta.
