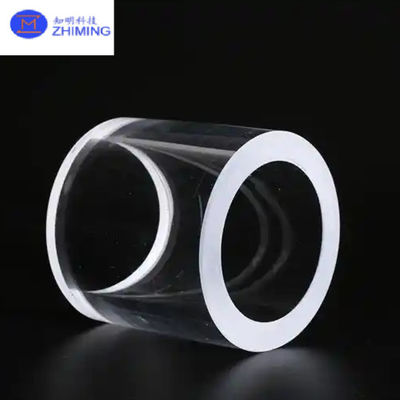

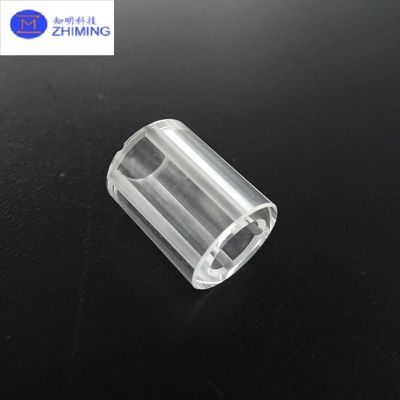

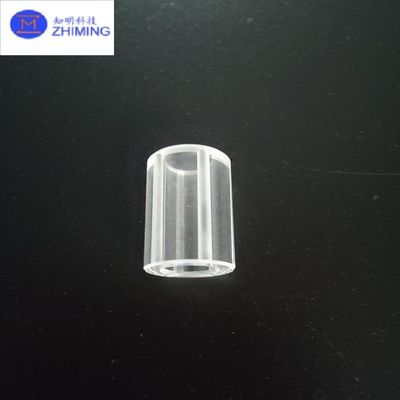

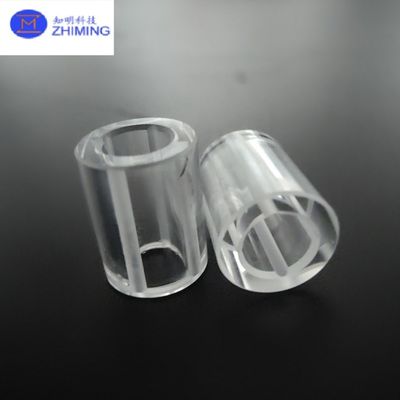

Tubo de zafiro longitud 50,8 mm Resistente a la presión Tamaño personalizado Cristal único Al2O3

Tubo de zafiro de 50,8 mm de longitud, resistente a la presión, tamaño personalizado, Al2O3 de cristal único


Nuestros tubos de zafiro resistentes a la presión de Al₂O₃ de cristal único están diseñados para entornos extremos que requieren alta resistencia a la presión, claridad óptica e inercia química. Disponibles en diámetro estándar de 2 pulgadas (50,8 mm) con longitudes y espesores de pared personalizables, estos tubos se fabrican utilizando cristales de α-Al₂O₃ de primera calidad mediante los métodos Kyropoulos (KY) o Edge-defined Film-fed Growth (EFG). Con una clasificación de presión de ruptura de hasta 10,000 psi (dependiendo del espesor de la pared) y estabilidad térmica de -200 °C a 1,800 °C, son ideales para mirillas de alta presión, procesamiento de semiconductores y aplicaciones de defensa.
Ventajas clave sobre el cuarzo o la alúmina policristalina:
✔ 3 veces mayor resistencia mecánica (Resistencia a la flexión: 600-800 MPa)
✔ Resistencia superior al choque térmico (ΔT >500 °C)
✔ Cero desgasificación en entornos de vacío/UHV
✔ Pulido óptico personalizado (Ra <0.02μ;m) para transparencia de grado láser


Características clave de los tubos de zafiro


1. Tubo de zafiro Resistencia a la presión

• Presión de ruptura: 5,000–10,000 psi (varía según el espesor de la pared)
• Presión de trabajo segura: 30–50% de la presión de ruptura
• Probado hidrostáticamente: Cada tubo certificado a 1.5 veces la presión de trabajo
•


2.Tubo de zafiro Excelencia del material

• Cristal único α-Al₂O₃: Orientación del eje C (0001) estándar
• Pureza: >99.995% (4N5) con <10 defectos/cm²
• Densidad: 3.98 g/cm³


3. Tubo de zafiro Rendimiento térmico

• Temperatura máxima: 1,800 °C (inerte), 1,200 °C (oxidante)
• Conductividad térmica: 35 W/m·K @25 °C
• CTE: 5.3×10⁻⁶/°C (25–500 °C)


4. Tubo de zafiro Claridad óptica

• Transmisión: >85% (200–5,500 nm)
• Opciones de acabado de la superficie:
  • Pulido estándar: Ra <0.02μ;m
  • Pulido de grado láser: Ra <0.005μ;m


5. Personalización

• Diámetro: 2" estándar (50.8 mm), otros tamaños 0.5–8"
• Espesor de pared: 0.04–1.0" (1–25 mm)
• Longitud: Hasta 60" (1,500 mm)
• Recubrimientos: AR/HR/DLC disponibles

Aplicaciones de los tubos de zafiro


1. Sistemas de alta presión

• Sensores de fondo de pozo de petróleo/gas: Resiste >5,000 psi a 300 °C
• Reactores de fluidos supercríticos: Resistente a la corrosión por CO₂/H₂S

2. Semiconductores y vacío

• Revestimientos de grabadores de plasma: Resistente a la erosión para el procesamiento de SiC/GaN
• Mirillas MBE/UHV: Cero desgasificación a 10⁻¹⁰ Torr

3. Defensa y aeroespacial

• Prototipos de cúpulas de misiles: Resistente al impacto a hipervelocidad
• Luces ROV de aguas profundas: Clasificación de presión de 10,000 m (1,100 atm)

4. Investigación científica

• Componentes de celdas de yunque de diamante: Para experimentos >1M atm
• Diagnóstico de reactores de fusión: Tolerante a la radiación de neutrones

5. Proceso industrial

• Tubos de quemador de alta presión: Para combustión a 1,500 °C
• Sondas de inyección química: Resiste HF/H₃PO₄

Especificaciones

Preguntas frecuentes

P1: ¿Cómo afecta el espesor de la pared a la clasificación de presión?

• 0.1" WT: ~3,000 psi de presión de trabajo
• 0.25" WT: ~7,500 psi de presión de trabajo
• 0.4" WT: ~10,000 psi de presión de ruptura

P2: ¿Cuál es el plazo de entrega para tamaños personalizados?

• Tubos estándar de 2": 4 semanas
• Espesor de pared/Longitud personalizados: 6–8 semanas
• Recubierto/roscado: +2 semanas

P3: ¿Cómo se compara el zafiro con el cuarzo en cuanto a presión?


P4: ¿Se pueden reparar los tubos de zafiro si están agrietados?
No – El zafiro de cristal único no se puede soldar/reparar.
