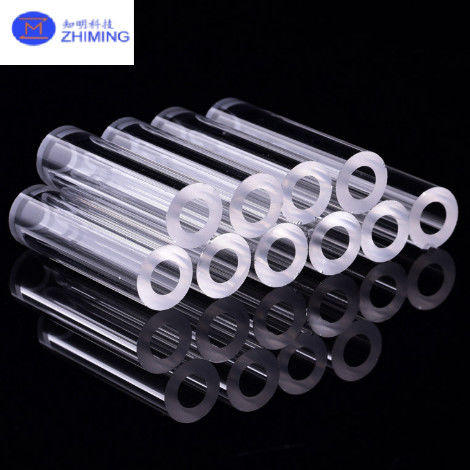

Tubos de zafiro personalizables método EGS 10 mm 100 mm pulido

Método EFG de tubos de zafiro personalizables, 10mm 100mm pulido

Nuestros tubos de zafiro cultivados en EFG representan un avance en tubos de cerámica de alto rendimiento, combinando una pureza de material excepcional con una fabricación rentable.Utilizando el método de crecimiento alimentado por película (EFG) definido por el borde, estos tubos monocristales α-Al2O3 están disponibles desde 10 mm hasta 100 mm con pulido óptico (Ra < 0,02 μm).El proceso EFG permite la producción de tubos de longitud más larga (hasta 1500 mm) en comparación con los métodos KYEstos tubos son especialmente adecuados para aplicaciones industriales que requieren grandes dimensiones,componentes de zafiro de alta calidad a precios competitivos.

con una transmisión > 85% en el rango de longitudes de onda 200-5500 nm y una estabilidad térmica de hasta 1900 °C en atmósferas inertes,Nuestros tubos de zafiro EFG superan el cuarzo y la alumina policristalina en casi todos los entornos exigentesEl mecanismo de crecimiento capilar único de EFG permite un control preciso del grosor de la pared (1-25 mm) y produce tubos con una consistencia dimensional superior en comparación con los métodos de crecimiento convencionales.

Características clave

1Ventajas de la fabricación

• Proceso de crecimiento continuo: permite la producción de tubos largos y sin costuras (hasta 1500 mm)
• Forma cercana a la red: Reduce el desperdicio de material y los costos de mecanizado
• Consistencia dimensional: ± 0,05 mm norma de tolerancia ID/OD
• Producción de alto rendimiento: rentable para pedidos de grandes cantidades

2Excelencia material

• Estructura de cristal único: > 99,99% de α-Al2O3 puro
• Baja densidad de defectos: < 50 defectos/cm2 mediante ensayo en fosas de grabado
• Orientación controlada: norma C (0001), otras orientaciones disponibles

3Opciones de calidad de la superficie

• Polish estándar: Ra < 0,02μm (grado óptico)
• Super Polish: Ra < 0,005μm (de grado láser)
• Superficie en estado de cultivo: Ra 0,1-0,3 μm (aplicaciones industriales)

4. Rendimiento térmico

• Conductividad térmica: 35 W/m·K a 25 °C
• Resistencia al choque térmico: Resiste ΔT > 400°C
• Temperatura máxima de funcionamiento: 1900°C (inerte), 1200°C (oxidante)

5Propiedades mecánicas

• Resistencia a la flexión: 550-700 MPa
• Resistencia a la compresión: > 2,2 GPa
• Modulo de Young: 390 GPa

Aplicaciones

1. Industriales de alta temperatura

• Tubos de protección de termopares: para la medición de la temperatura del metal fundido
• Vistas de hornos industriales: Resiste el ciclo térmico y el ataque químico
• Crucibles de crecimiento de cristales: para zafiro, silicio y semiconductores compuestos

2Equipo de semiconductores

• Componentes para el grabado por plasma: revestimientos resistentes a la erosión para grabadores dieléctricos
• Tubos de reactor CVD: para sistemas de crecimiento epitaxial de SiC y GaN
• Componentes de hornos de difusión: tubos de proceso de alta pureza

3. Iluminación y visualización

• Fabricación de LED: componentes para reactores MOCVD
• Tubos de lámparas de alta intensidad: envolturas transmisivas de rayos UV
• Componentes del sistema de proyección: guías de luz de alta temperatura

4Investigación científica

• Celdas de alta presión: ventanas para celdas de yunque de diamante
• Componentes de la línea de haz del síncrotrón: óptica de rayos X y ventanas
• Cámaras de experimentación con láser: para investigación con láser de alta potencia

5Tecnología médica

• Entrega con láser quirúrgico: componentes endoscópicos
• Imagenología médica: carcasas de sensores compatibles con la RMN
• Equipo dental: componentes de instrumentos esterilizables

Especificaciones

1. Dimensiones Propiedades

2. Propiedades del material

3Propiedades mecánicas

Preguntas frecuentes

P1: ¿Cómo se compara el EFG con los tubos de zafiro KY?

• Ventajas del EFG: Longitudes más largas (1500 mm frente a 500 mm), mejor consistencia dimensional, menor coste
• KY Ventajas: Calidad óptica ligeramente mejor, sin costuras de crecimiento

Pregunta 2:¿Cuál es el tiempo de entrega para tamaños personalizados?

• Tamaños estándar: 4-6 semanas
• Tamaños personalizados: 8-10 semanas
• Disponible servicio urgente (+ 25% de tarifa)

P3: ¿Cómo se compara el zafiro con el cuarzo para aplicaciones de alta temperatura?
