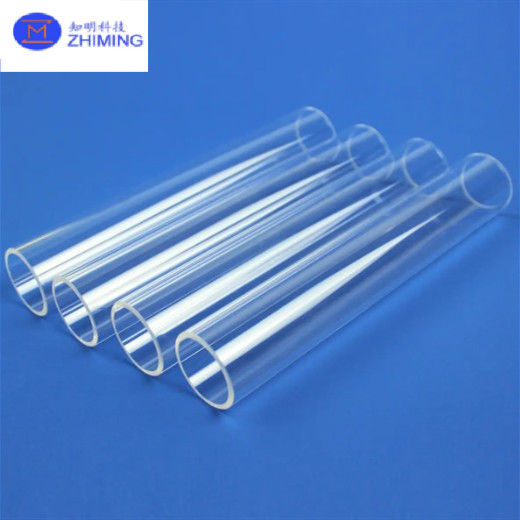

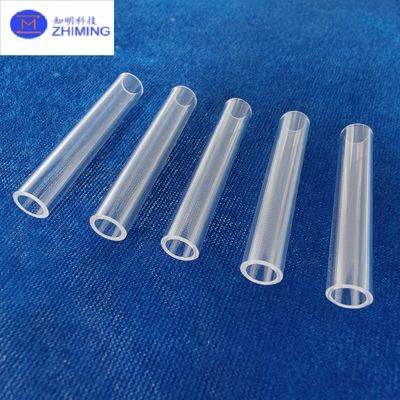

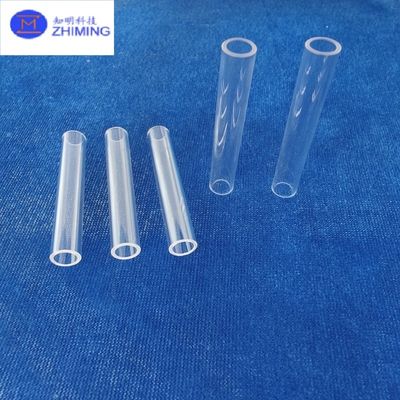

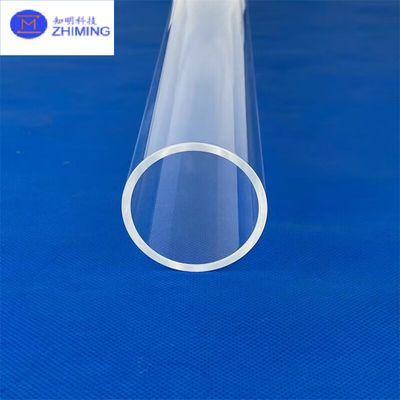

Tubos de zafiro personalizables método KY, 4 " pulido sin arañazos Alta dureza

Tubos de zafiro personalizables método KY, 10mm 100mm pulido

Nuestros tubos de zafiro cultivados en KY representan el pináculo de las soluciones de tubos cerámicos de alto rendimiento, que combinan propiedades materiales excepcionales con ingeniería de precisión.Estos tubos de cristal único α-Al2O3 están diseñados específicamente para aplicaciones que exigen una pureza ultra altaEl método de crecimiento Kyropoulos (KY) garantiza una estructura cristalina superior en comparación con las técnicas de fabricación alternativas.Mientras que nuestro proceso de pulido patentado ofrece acabados superficiales que cumplen con los requisitos ópticos más estrictos (Ra < 0.02 μm).

Estos tubos superan a los materiales convencionales como el cuarzo y la alumina policristalina en múltiples parámetros: con una dureza de Mohs de 9 (segundo sólo al diamante),Muestran una resistencia mecánica 3 veces mayor que la del cuarzo.Su rango de estabilidad térmica (de 200°C a 1.800°C) supera a la mayoría de las cerámicas de ingeniería y su inertad química las hace ideales para entornos corrosivos.La combinación de estas propiedades hace que nuestros tubos de zafiro sean indispensables para aplicaciones avanzadas en el procesamiento de semiconductores., sistemas láser de alta potencia, instrumentación científica y procesos industriales de alta temperatura.

Características clave de los tubos de zafiro

1Excelencia material

• Perfección cristalina: > 99,99% estructura monocristalina pura α-Al2O3 con orientación controlada del eje C
• Baja densidad de defectos: < 10 defectos/cm2, medida mediante ensayos en fosas de grabado (ASTM F47)
• Homogeneidad óptica: Δn <5×10−6 a lo largo de toda la longitud del tubo

2Fabricación de precisión

• Control de dimensiones: tolerancias ID/OD de ±0,01 mm para aplicaciones críticas
• Capacidad de longitud: hasta 500 mm en forma de cristal único (longitudes más largas mediante unión especial)

3. Rendimiento térmico

• Conductividad térmica: 35 W/m·K a 25 °C (6 veces superior al cuarzo)
• Expansión térmica: 5.3×10−6/K (25-500°C), que coincide con muchas aleaciones metálicas
• Resistencia al choque térmico: soporta ΔT > 500°C (ensayo de amortiguación con agua según ASTM C1525)

4Propiedades mecánicas

• Resistencia a la flexión: 600-800 MPa (3 puntos de flexión, ASTM C1161)
• Resistencia a la compresión: > 2 GPa
• Modulo de Young: 400 GPa

5Características ópticas

• Transmisión de banda ancha
• Birefringencia: < 5 nm/cm (compensada para aplicaciones con láser)

Aplicaciones de los tubos de zafiro

1Sistemas láser avanzados.

• Tubos de medios de ganancia por láser: para excimer, CO2 y láseres de fibra que requieren bajas pérdidas ópticas
• Componentes de transmisión de haz: revestimientos de boquilla láser resistentes a densidades de potencia superiores a 10 kW
• Óptica no lineal: cristales de conversión de frecuencia para la generación de UV

2Fabricación de semiconductores

• Componentes de los reactores CVD: revestimientos para sistemas de crecimiento epitaxial de SiC y GaN
• Protectores para el grabado por plasma: componentes resistentes a la erosión para grabadores dieléctricos
• Implantación iónica: componentes de línea de haz con una generación mínima de partículas

3Industriales de alta temperatura

• Tubos de proceso térmico: para hornos de crecimiento de cristales de zafiro (hasta 2.100°C)
• Manipulación de metales fundidos: tubos de protección de termopares para el procesamiento de aluminio/superalea
• Análisis de la combustión: tubos de llama para puestos de ensayo de motores de turbina

4- Instrumentos científicos

• Líneas de haz de síncrotrón: ventanas de rayos X y componentes de monocromadores
• Sistemas criogénicos: portadores de muestras a baja temperatura (compatibilidad 4K)
• Celdas de alta presión: componentes de celdas de yunque de diamante para investigación > 100 GPa

5Tecnología médica

• Entrega con láser quirúrgico: componentes endoscópicos para sistemas de holmio/YAG
• Equipo de diagnóstico: carcasas de sensores compatibles con la RMN
• Las demás piezas para la fabricación de piezas para la fabricación de piezas para la fabricación de piezas para la fabricación de piezas para la fabricación de piezas para la fabricación de piezas

Preguntas frecuentes

P1: ¿Cuáles son las limitaciones de los tubos de zafiro cultivados en KY en comparación con EFG?

Mientras que el crecimiento de KY produce cristales de calidad óptica superior, tiene dos limitaciones principales:

1. Limitación de longitud: La longitud máxima de un solo cristal es típicamente de 500 mm debido a las limitaciones del gradiente térmico en el proceso de crecimiento
2. Estrías de crecimiento: las líneas de crecimiento características pueden requerir pulido adicional para ópticas de ultra alta precisión

P2: ¿Cuáles son las normas de embalaje?

Empleamos envases de grado aeroespacial:

1. Primario: Bolsas selladas al vacío en salas limpias de la clase 100
2. Secundario: Casas de tránsito aisladas por espuma a medida
