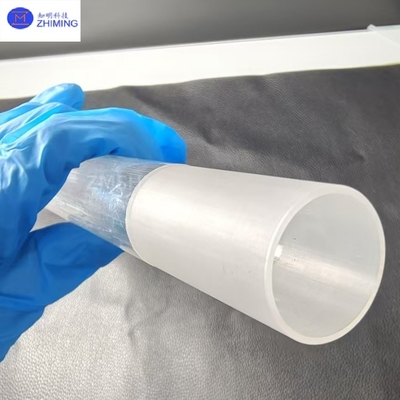

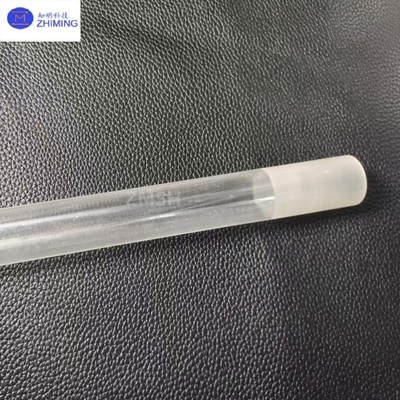

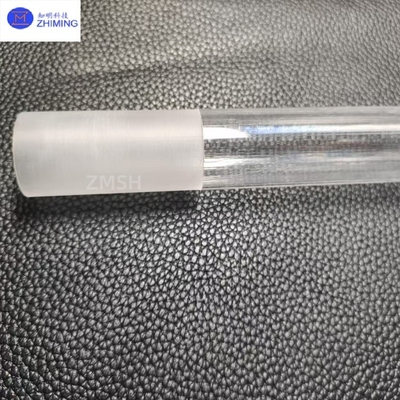

Tubos de zafiro Componentes tubulares personalizados 99.999% Al2O3 80%-90% Transmisibilidad para catéter endoscópico
Los tubos de zafiro y los componentes tubulares personalizados son elementos ópticos de alto rendimiento diseñados con precisión a partir de óxido de aluminio de cristal único (α-Al2O3).Estos tubos de zafiro personalizados pueden fabricarse con secciones transversales especializadas (cuadrados, hexagonal, en forma de D, etc.) manteniendo las propiedades intrínsecas del zafiro: dureza ultra alta (Mohs 9), transmisión de amplio espectro (longitudes de onda UV a IR) y excepcional estabilidad química.Su adaptabilidad estructural única los hace ideales para la transmisión óptica especializada, sistemas de sellado de entornos extremos y sistemas de control de fluidos, con aplicaciones críticas en láseres de alta potencia, equipos de semiconductores y sistemas de observación de alta temperatura.
Características clave
1.Personalización estructural compleja:
· admite secciones transversales asimétricas (poligones internos/externos, diámetros cónicos, etc.) con tolerancias de diámetro interno controladas dentro de ± 0,05 mm,satisfacer los requisitos para vías ópticas complejas o canales de fluidos.
2.Resistencia extrema al medio ambiente:
· Resiste un funcionamiento prolongado a 800 °C (exposición a corto plazo a 1500 °C), presenta una excelente resistencia a los golpes térmicos (CTE: 5,3 × 10−6/°C) y resiste una fuerte corrosión ácida/alcalina (pH1-14),con un contenido de sodio en peso superior o igual a 10%, pero no superior a 10%.
3.Rendimiento óptico y mecánico:
· 80% de transmitancia de UV a infrarrojo medio, con recubrimientos anti-reflexión opcionales (< 1% de reflectividad) en las paredes interiores/exteriores
· Resistencia a la flexión > 500 MPa, manteniendo la integridad estructural incluso con espesores de pared mínimos (0,5 mm)
4.Propiedades de sellado y superficie:
· Superficies internas y externas pulidas a Ra≤10 nm, capaces de sellado a vacío elevado (tasa de fuga < 1×10−9 Pa·m3/s), que cumplen los estándares de limpieza de los sistemas de semiconductores y láser.
Parámetros técnicos
|
Nombre del producto
|
Tubos ópticos de zafiro
|
|
Dureza
|
9 de Mohs
|
|
Punto de fusión
|
2,050 °C (3,722 °F)
|
|
Densidad
|
30,98 g/cm3
|
|
Conductividad térmica
|
25 W/m·K a 20 °C
|
|
OD/ID/Duración
|
20/16/320
|
|
Indice de refracción
|
1.76 a 589 nm
|
|
Transparencia óptica
|
5.3 × 10−6 /°C
|
|
Resistencia eléctrica
|
> 1014 Ω·cm
|
|
La proporción de Poisson
|
0.25
|
Aplicaciones principales
1.Tecnología láser:
Como tubos de descarga de gas o conductos de haz en los láseres de alta potencia, los tubos de zafiro personalizados soportan cargas láser > 5 kW / cm2 al tiempo que minimizan los efectos de lente térmica.
2.Equipo de procesamiento de semiconductores:
Sirven como puertos de observación o tubos de entrega de gas en las cámaras de reacción de grabado y MOCVD, resistiendo la erosión del plasma mientras se mantiene la transmisión libre de contaminación.
3.Monitoreo industrial a altas temperaturas
Función como tubos de visualización en hornos de metal fundido o vidrio (> 1000 °C), garantizando una transmisión estable de la señal en condiciones extremas.
4.Instrumentos médicos y científicos:
Como catéteres endoscópicos o tubos guía de rayos X en sistemas de radiación sincrotrón, combinando biocompatibilidad con estabilidad de radiación.
