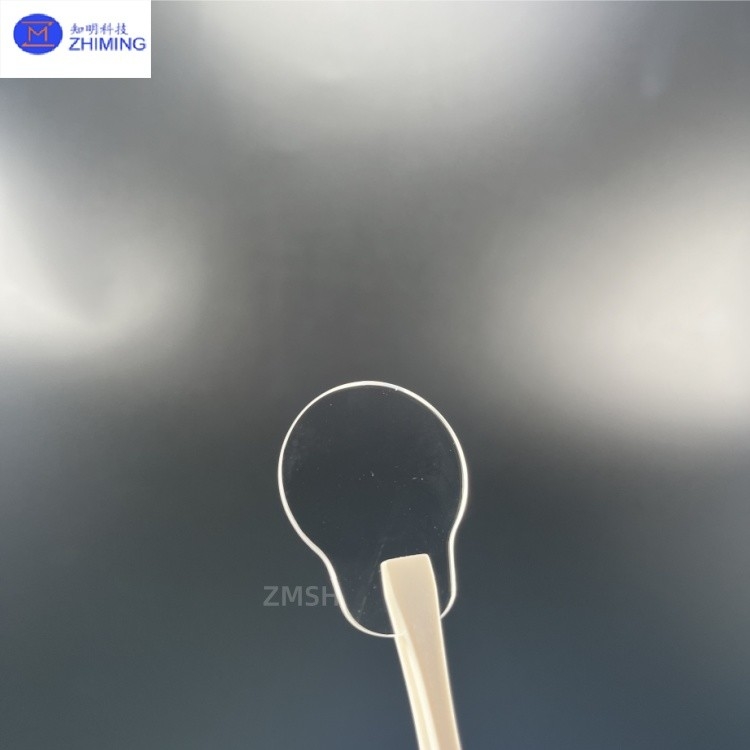

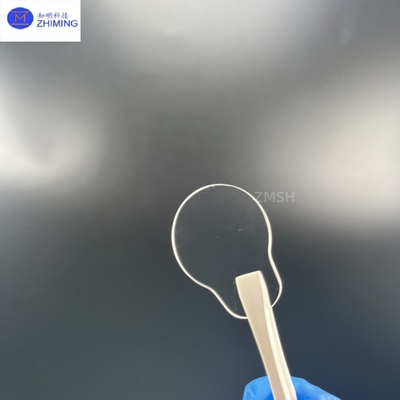

La ventana de zafiro en forma personalizada es un componente óptico no estándar diseñado con precisión a partir de óxido de aluminio de cristal único (α-Al2O3), específicamente diseñado para sistemas ópticos especializados.A diferencia de las ventanas circulares o cuadradas convencionales, se puede personalizar en geometrías complejas (poligonal, anular, en forma de D, etc.) manteniendo las propiedades intrínsecas del zafiro: dureza ultra alta (Mohs 9) y transmitancia de amplio espectro (250-5500nm)Esta flexibilidad de diseño única lo convierte en una solución ideal para el espacio limitado, la trayectoria óptica especializada o los requisitos de interfaz no estándar, ampliamente aplicados en sistemas láser de gama alta,electroóptica militar, y la instrumentación de precisión.

Características clave





· Adaptabilidad a la geometría compleja:Soporta contornos irregulares mecanizados por CNC (hexagonales, trapezoidales, en forma de sector, etc.) con tolerancia de borde controlada dentro de ±0,02 mm,garantizar una perfecta compatibilidad con cámaras ópticas no estándar o interfaces de dispositivos.



· Estabilidad ambiental extrema:Hereda las propiedades superiores del zafiro, resiste altas temperaturas (800°C continuas/1800°C a corto plazo), resiste la corrosión ácida/alcalina (pH1-13),y mantener la estabilidad óptica bajo un impacto intenso o erosión de partículas.



· Rendimiento óptico excepcional:Alcanza una transmitancia > 85% de UV a infrarrojo medio, con recubrimientos antirreflectores opcionales (< 0,5% de reflectividad en longitudes de onda específicas como 1064nm/10,6μm) para minimizar la pérdida de energía del sistema láser.



· Resistencia mecánica excepcional:La resistencia a la flexión > 600 MPa permite procesar estructuras ultra delgadas (hasta 0,2 mm) sin fracturas, adecuadas para módulos ópticos miniaturizados.





---



Parámetros técnicos







Parámetro	Especificación
La pureza material	≥ 99,99% de α-Al2O3 monocristalino
Densidad	30,98 g/cm3
Dureza	El valor de las emisiones de dióxido de carbono es el valor de las emisiones de dióxido de carbono.
Rango de longitud de onda	250 a 5500 nm
Transmisibilidad	> 85% (NIR visible), > 80% (UV-MIR)
Rango de temperatura	Continuo: 800°C, a corto plazo: 1800°C

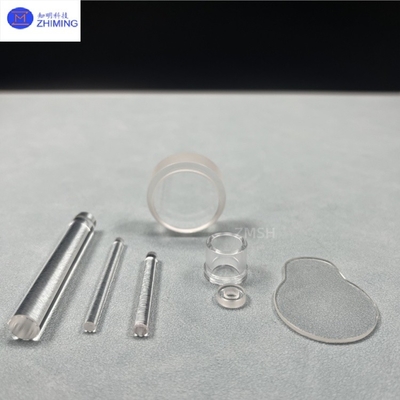

Las formas disponibles	Poligonal, anular, en forma de D, sector, etc.
Rango de espesor	0.2-20 mm (tolerancia ± 0,01 mm)
La rugosidad de la superficie	Ra ≤ 5 nm (polido)



Aplicaciones principales

1Sistemas ópticos láser especiales: sirven como ventanas de bombeo lateral para láseres de fibra o ventanas protectoras para deflectores láser ultrarrápidos, adaptándose con precisión a rutas ópticas complejas.

2. Defensa y Aeroespacial: Se utiliza en radomas irregulares de buscadores de misiles y ventanas de observación asimétricas para cápsulas de EO en el aire, equilibrando perfiles aerodinámicos con resistencia al impacto.

3Equipo de semiconductores: Funciones como miradores en forma para máquinas de grabado y sistemas de deposición de película delgada, resistentes a la corrosión del plasma al tiempo que proporcionan una observación libre de distorsión.

4Instrumentos médicos y científicos: optimiza la utilización del espacio y la eficiencia óptica en las lentes articulares endoscópicas y los deflectores de línea de haz de radiación sincrotrón.
