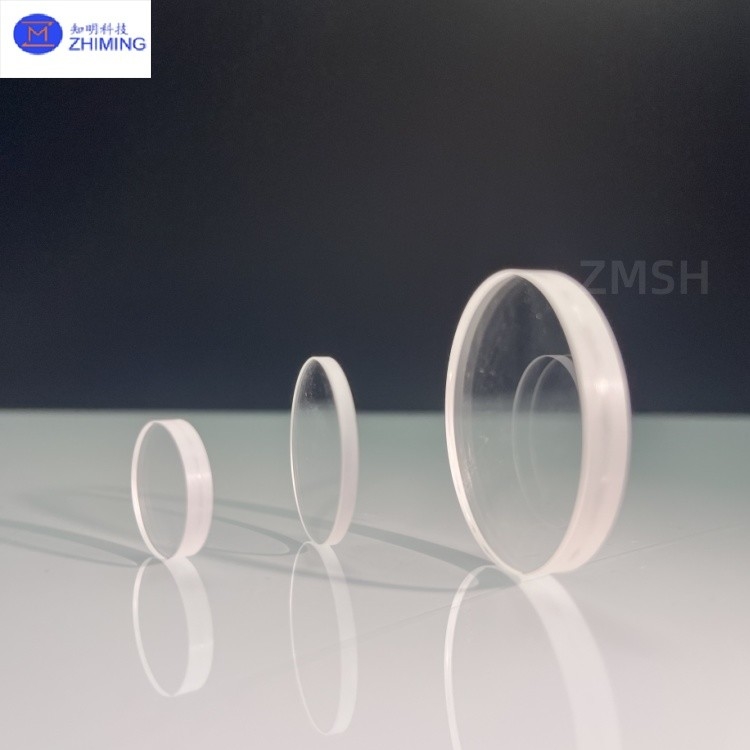

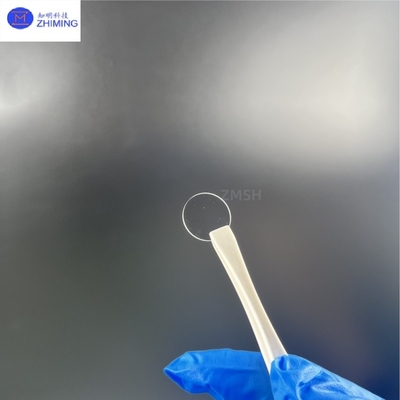

Ventana circular de zafiro Vidrio de zafiro 90% Transmitancia para ventana láser

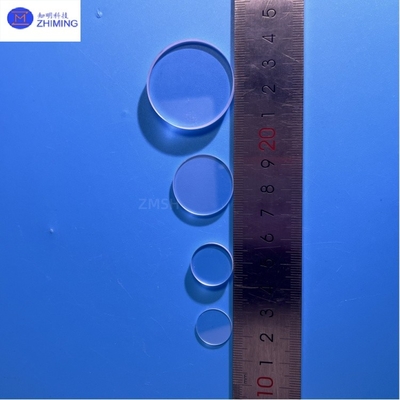

ZMSH fabrica ventanas circulares de zafiro de precisión (5-300 mm de diámetro, 0,3-20 mm de espesor) con una transmitancia >85% (250-5500 nm) y dureza Mohs 9 para aplicaciones ópticas exigentes.Nuestras capacidades integrales incluyen recubrimientos AR personalizados (R<0.5% por superficie), tratamientos de bordes de precisión (bordes abovedados/de seguridad) y acabados de superficie de grado metrológico (hasta λ/10 de planitud).logramos tolerancias ajustadas de ±0.01mm manteniendo una excelente estabilidad térmica (CTE 5.3×10−6/°C) y resistencia química.mercados de equipos de semiconductores e instrumentación aeroespacial con plazos de entrega confiables de 2-4 semanas para soluciones personalizadasLos servicios adicionales incluyen perforación de múltiples aberturas, marcado con láser y embalaje de salas limpias bajo petición.
Características clave
1. Rendimiento óptico superior: la ventana circular de zafiro alcanza más del 85% de transmitancia desde las longitudes de onda de 250 nm a 5500 nm, con un rendimiento particularmente sobresaliente en el rango MIR de 3-5 μm,que lo hace adecuado para aplicaciones de imágenes térmicas infrarrojas y transmisión láser.
2Excepcional resistencia mecánica: con una dureza de Mohs de 9, su resistencia a los arañazos es 10 veces mayor que el vidrio óptico estándar,con una capacidad de carga de más de 300 W,.
3. Resistencia al medio ambiente extrema: con un punto de fusión de 2040°C,mantiene un funcionamiento estable a 800 °C de forma continua (tolerancia a corto plazo de hasta 1800 °C) y demuestra una excelente resistencia ácido/alcalina (estable en ambientes de pH 1-13),, adecuado para aplicaciones químicas y marinas.
4. Propiedades termodinámicas estables: Su bajo coeficiente de expansión térmica (5,3 × 10 − 6 ° C) coincide con varios metales y cerámicas, preservando la precisión de la superficie óptica (< λ / 4 @ 632.8nm) bajo ciclo térmico rápido.
Parámetros técnicos
| Formulación química |
Al2O3 |
| Estructura de cristal |
De forma hexagonal |
| Constantes de la red |
a es igual a 4.758, c=12.991 |
| Densidad |
30,98 g/cm3 |
| Punto de fusión |
2040°C |
| Dureza de Mohs |
9 |
| Expansión térmica |
8.4 x 10-6/°C |
| Conductividad térmica |
52 W/m/K |
| Calor específico |
0.42 J/g/K |
| Acción láser |
Vibrónico de 4 niveles |
| Tiempo de vida de la fluorescencia |
3.2μs a 300K |
| Rango de ajuste |
660 nm ~ 1050 nm |
| Rango de absorción |
400 nm ~ 600 nm |
| Pico de las emisiones |
795 nm |
| Pico de absorción |
488 nm |
| Indice de refracción |
1.76 a 800nm |
| Sección transversal del pico |
3.4 x 10-19 cm2 |
Aplicaciones principales
1Sistemas ópticos láser: sirven como ventanas de salida y lentes de protección para los láseres de CO2 y fibra,Las ventanas circulares de zafiro soportan la irradiación láser de alta potencia (> 5 kW/cm2) al tiempo que minimizan los efectos de la lente térmica.
2Observación industrial a altas temperaturas: se utiliza como punto de vista en equipos de acero y vidriado.manteniendo la claridad óptica por encima de 1000 °C sin los problemas de niebla o deformación del vidrio convencional.
3Aeroespacial y Defensa: Se utiliza como ventanas de protección para sensores electroópticos de aeronaves y buscadores de misiles, combinando propiedades ligeras (densidad 3.5).98 g/cm3) con resistencia al impacto contra el calentamiento aerodinámico supersónico.
4Instrumentos científicos y dispositivos médicos: Proporcionar superficies biocompatibles y canales ópticos estables para equipos de radiación de síncrotrón y endoscopios.
