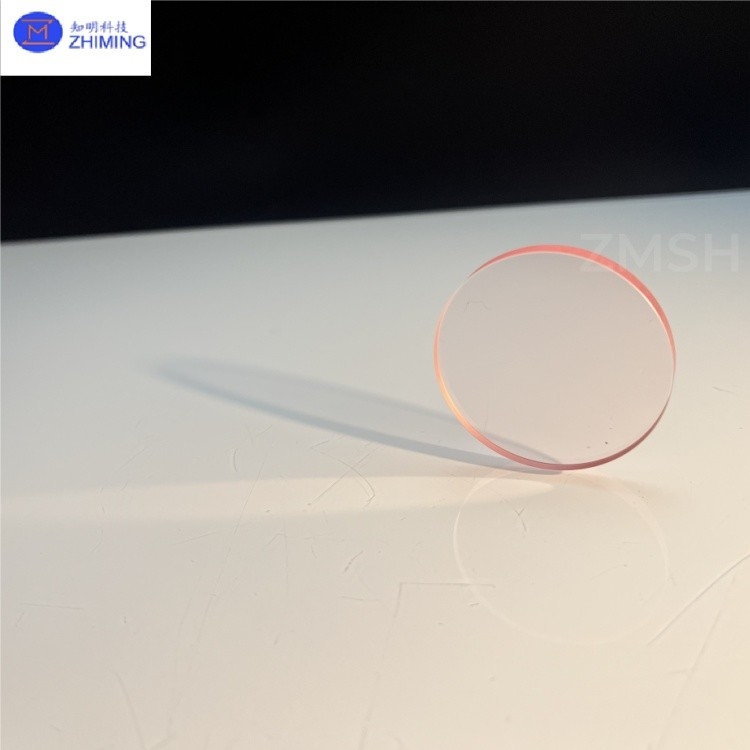

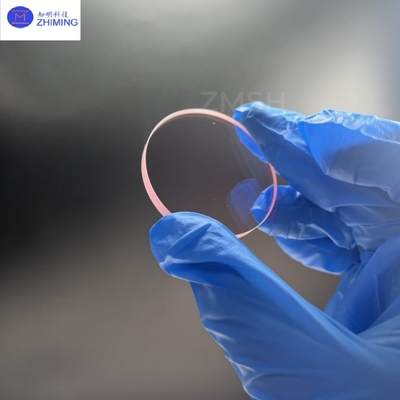

Ventana óptica de rubí con 85% de transmisión (DSP) para transmisión láser personalizada
La Ventana Óptica Ruby es un componente óptico de primera calidad fabricado a partir de rubí sintético (cristal único α-Al2O3 dopado con Cr3+),especialmente diseñados para sistemas ópticos que operan en condiciones extremasEn comparación con el vidrio óptico convencional, las ventanas ópticas de rubí ofrecen una resistencia mecánica superior y una durabilidad ambiental al tiempo que mantienen excelentes propiedades de transmisión de luz.lo que las convierte en ventanas de protección ideales para sistemas láser de alta potenciaEstas ventanas protegen eficazmente los componentes ópticos internos de precisión del polvo, los medios corrosivos, los residuos y los residuos.y impactos mecánicos, garantizando un funcionamiento estable a largo plazo.
Características clave
1. Alta transmitancia de amplio espectro: las ventanas ópticas rubí alcanzan una transmitancia > 90% en el espectro visible (400-700 nm) y mantienen > 85% en el rango del infrarrojo cercano (700-1500 nm),que cumple los requisitos de la mayoría de los sistemas de detección láser y óptica.
2Propiedades mecánicas excepcionales: con una dureza de Mohs de 9, su resistencia a los arañazos es 20 veces mayor que el vidrio óptico estándar, resistiendo eficazmente la erosión de la arena y la abrasión mecánica.
3Resistencia al medio ambiente:Capaz de funcionar de forma continua a 1200 °C (tolerancia a corto plazo de hasta 1500 °C) y con una excelente resistencia a la corrosión ácida/alcalina (estable en ambientes de pH 1 a 14).
4Estabilidad térmica superior: El bajo coeficiente de expansión térmica (6,5 × 10 − 6 ° C) mantiene la precisión de la superficie óptica (< λ / 8 @ 632.8 nm) bajo ciclos térmicos rápidos.
Parámetros técnicos
| Formulación química |
Ti3+:Al2O3 |
| Estructura de cristal |
De forma hexagonal |
| Constantes de la red |
a es igual a 4.758, c=12.991 |
| Densidad |
30,98 g/cm3 |
| Punto de fusión |
2040°C |
| Dureza de Mohs |
9 |
| Expansión térmica |
8.4 x 10-6/°C |
| Conductividad térmica |
52 W/m/K |
| Calor específico |
0.42 J/g/K |
| Acción láser |
Vibrónico de 4 niveles |
| Tiempo de vida de la fluorescencia |
3.2μs a 300K |
| Rango de ajuste |
660 nm ~ 1050 nm |
| Rango de absorción |
400 nm ~ 600 nm |
| Pico de las emisiones |
795 nm |
| Pico de absorción |
488 nm |
| Indice de refracción |
1.76 a 800nm |
| Sección transversal del pico |
3.4 x 10-19 cm2 |
Aplicaciones principales
1Sistemas láser de alta energía: sirven como ventanas de salida y lentes de protección para los resonadores láser, las ventanas ópticas de rubí soportan una densidad de potencia > 10 kW / cm2, lo que las hace ideales para los láseres CO2 y YAG.
2Monitoreo industrial a alta temperatura: se utiliza como ventana de observación en los hornos de fabricación de acero y vidrio, manteniendo una clara visibilidad a 1000-1500 °C.
3. Aeroespacial: empleado como mirador de naves espaciales y radomas de misiles, soportando el calentamiento aerodinámico y la erosión de partículas durante el vuelo supersónico.
4Detección de entornos especiales: Proporcionar canales de visualización confiables para submarinos de aguas profundas y sistemas de monitorización de reactores nucleares, con resistencia a la presión superior a 1000 atmósferas.
