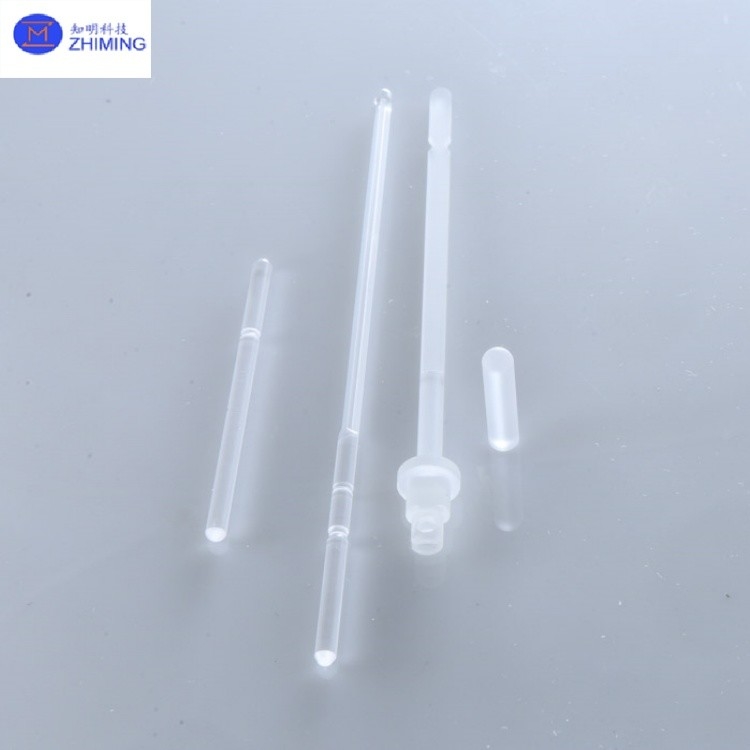

ZMSH se especializa en la producción de pines elevadores de zafiro, con un enfoque en I + D, fabricación y ventas de materiales de cristal de zafiro.Los alfileres de zafiro son conocidos por su excepcional resistencia, alta dureza, resistencia a la corrosión y propiedades ópticas superiores, lo que los hace ideales para la fabricación de equipos de gama alta y aplicaciones de mecanizado de precisión.ZMSH ofrece servicios de procesamiento personalizados, capaz de diseñar y fabricar alfileres de zafiro con diversas especificaciones para satisfacer diversos requisitos industriales.

Especificación técnica

Funciones básicascon un diámetro de diámetro superior a 20 mm

Los pines elevadores de zafiro son componentes críticos en equipos de fabricación de semiconductores y LED, utilizados principalmente para la transferencia y posicionamiento de obleas.

1Apoyo de la oblea y movimiento vertical

En los procesos de deposición de película delgada (por ejemplo, MOCVD), grabado o litografía, los brazos robóticos accionan pines elevadores de zafiro para elevarse desde el piso de la cámara, apoyando con precisión las obleas (por ejemplo,2/4/6-pulgadas de sustratos) manteniendo el nivel de posicionamiento para facilitar las operaciones de carga y descarga.

2. Desempeño estable en ambientes de alta temperatura

El zafiro (Al2O3 de un solo cristal) tiene un punto de fusión extremadamente alto de 2050°C, lo que permite un funcionamiento prolongado por encima de 1000°C (por ejemplo,El aumento de GaN (crecimiento epitaxial de GaN) sin el riesgo de deformación térmica o contaminación de la oblea típico de los pines metálicos.

3Inertitud química para la integridad del proceso

Con una resistencia excepcional a ácidos, álcalis y entornos plasmáticos, el zafiro evita la liberación de impurezas durante los procesos de grabado o CVD,garantizar la pureza de la fabricación (especialmente crítico para semiconductores de banda ancha como SiC / GaN).

Ventajas clave


1Contaminación muy baja: en comparación con las alternativas metálicas (por ejemplo, molibdeno) o cerámicas (por ejemplo, AlN), el zafiro genera una mínima emisión de partículas, cumpliendo con los estándares de sala limpia de clase 10.

2Dureza excepcional (Mohs 9): la resistencia a los arañazos de la superficie extiende la vida útil más allá de 100.000 ciclos 5-8 veces más que los pines de cuarzo.

3. Coeficiente de expansión térmica igualado: la alineación cercana con las obleas SiC/GaN (~ 7,5×10−6/°C) minimiza la deformación o grieta inducida por el estrés térmico.

Aplicaciones típicascon un diámetro de diámetro superior a 20 mm

1. Producción de obleas epitaxiales LED: Apoya los sustratos de zafiro durante el crecimiento epitaxial de GaN en los reactores MOCVD.

2Fabricación de semiconductores de potencia: permite la implantación de iones a alta temperatura o procesos de recocido para obleas de SiC.

3Embalaje avanzado: asegura el posicionamiento de precisión a nivel de micrones para las obleas ultrafinas (depeso < 100 μm) en embalajes a nivel de obleas (WLP).

Productos relacionados

ZMSH se especializa en barras de zafiro de alta calidad, diseñadas para una resistencia superior, estabilidad térmica y resistencia a la corrosión.Ofrecemos mecanizado de precisión para cumplir con las especificaciones exactas.
