Detalles del producto
Place of Origin: CHINA
Nombre de la marca: ZMSH
Certificación: rohs
Model Number: Monocrystalline silicon double station square machine
Condiciones de pago y envío
Minimum Order Quantity: 1
Precio: by case
Delivery Time: 5-10months
Payment Terms: T/T
Purpose:: |
Monocrystalline silicon double station square machine |
Equipment size:: |
4800×3020×3660mm(L x W x H) |
Processing material size range:: |
Monocrystalline silicon rod 6/8/12 inch |
Cutting accuracy:: |
±0.05mm |
Surface flatness:: |
Ra≤0.5μm |
Edge breakage control:: |
≤50μm |
Purpose:: |
Monocrystalline silicon double station square machine |
Equipment size:: |
4800×3020×3660mm(L x W x H) |
Processing material size range:: |
Monocrystalline silicon rod 6/8/12 inch |
Cutting accuracy:: |
±0.05mm |
Surface flatness:: |
Ra≤0.5μm |
Edge breakage control:: |
≤50μm |

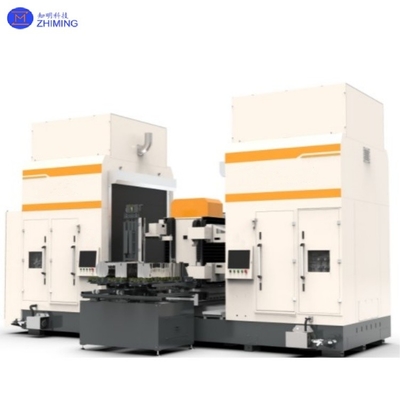

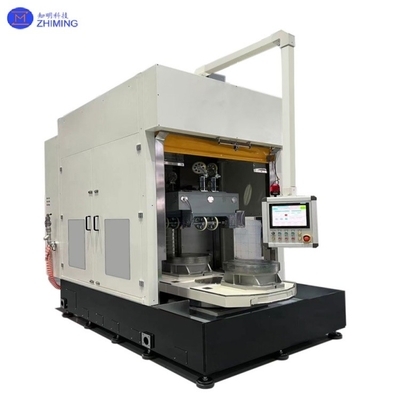

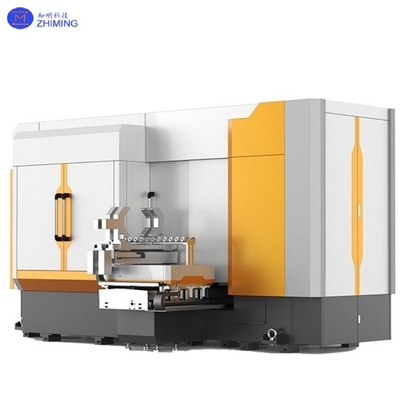

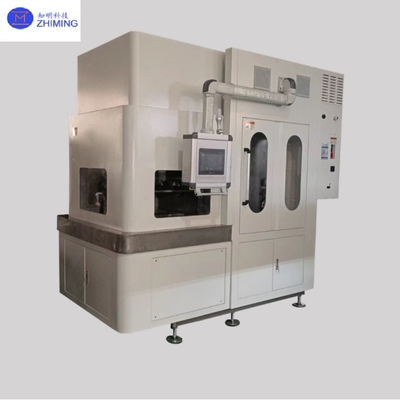

En el campo del procesamiento de materiales semiconductores, monocrystalline silicon two-root vertical open-mechanism island building is a highly specialized integrated production unit dedicated to precisely cutting cylindrical monocrystalline silicon rods (Ingot) into square or rectangular silicon blocks (Grit or Brick) in preparation for subsequent slicing (such as making silicon wafers)El equipo principal es una máquina de corte vertical de dos raíces, y la "isla de fabricación" se refiere al sistema de procesamiento automático e inteligente construido alrededor del equipo.
· Objetos de procesamiento: varillas de silicio monocristalino (generalmente de 6 a 12 pulgadas, de 1 a 2 metros de longitud).
· Tarea central:Corte vertical de cuatro lados de una varilla de silicio cilíndrica con una hoja de doble sierra para formar un bloque de silicio cuadrado/rectangular de alta precisión (manteniendo el núcleo y reduciendo los residuos de material).
· Indicadores clave: precisión de corte (± 0,05 mm), planitud de la superficie (Ra ≤ 0,5 μm), control de la rotura de los bordes (≤ 50 μm).
Parámetros técnicos
| Nombre del parámetro | Valor del índice |
| Número de barras procesadas | 2 piezas por conjunto |
| Rango de longitud de la barra de procesamiento | 100 ~ 950 mm |
| Rango del margen de mecanizado | 166 ~ 233 mm |
| Velocidad de corte | ≥ 40 mm/min |
| Velocidad del alambre de diamante | 0 ~ 35 m/s |
| Diámetro del diamante | 0.30 mm o menos |
| Consumo lineal | 00,06 m/mm o menos |
| Diámetro de varilla redonda compatible | Diámetro de barra cuadrada terminada + 2 mm, Asegurar la tasa de aprobación de pulido |
| Control de rotura de punta | Margen en bruto ≤ 0,5 mm, sin astillas, alta calidad de superficie |
| Uniformidad de la longitud del arco | Rango de proyección < 1,5 mm, excepto la distorsión de las barras de silicio |
| Dimensiones de la máquina (una sola máquina) | 4800 × 3020 × 3660 mm |
| Potencia nominal total | 56 kW |
| Peso muerto del equipo | 12 t |
Cuadro del índice de precisión de mecanizado
| Punto de precisión | Rango de tolerancia |
| Tolerancia del margen de barra cuadrada | ± 0,15 mm |
| Rango de bordes de la barra cuadrada | ≤ 0,20 mm |
| Ángulo en todos los lados de la barra cuadrada | 90° ± 0,05° |
| Planitud de la barra cuadrada | ≤ 0,15 mm |
| Precisión de posicionamiento repetido del robot | ± 0,05 mm |
Rendimiento estable:
1. corte vertical, barra de silicio auto-posicionamiento;
2. cabeza de corte de la rueda de corte del eje caja de agujero de procesamiento integrado, alta precisión, propicio para el corte;
3- Alimentación y posicionamiento del robot, rendimiento fiable y estable, bajo coste de mantenimiento;
Capacidad de 4 toneladas (barras cuadradas):
1Velocidad de corte alta: ≥ 40 mm/min de alimentación de corte estable:
2. Cortar dos barras de silicio simultáneamente;
3Tiempo de carga y descarga ≤ 3 min.
Bajo coste:
1Un robot puede ser configurado con 2 hosts, que pueden ser formados en una unidad rectangular de fabricación de la isla, con configuración flexible y bajo costo de una sola máquina;
2La automatización del taller puede utilizar una estructura de transporte de vía terrestre, bajo costo de automatización.
Alta precisión:
1. rango de las raíces ≤ 0,2 mm;
2La precisión de carga y descarga del robot es alta, con una precisión de posicionamiento repetida de ± 0,05 mm.
Ventajas técnicas:
Alta utilización del material: al optimizar la ruta de corte, la tasa de retención de bloques de silicio puede alcanzar más del 85% (los métodos tradicionales son solo del 70% al 75%).
Procesamiento de bajo daño: la tecnología de sierra de alambre de diamante reduce las grietas microscópicas y mejora el rendimiento de las rebanadas posteriores.
Producción inteligente: soporte de operación no tripulada, solo 1-2 personas por turno de monitoreo.
Tendencia de desarrollo:
Tecnología de corte multilíneo: corte con múltiples líneas de diamante al mismo tiempo para mejorar la eficiencia.
Gemelo digital: Optimiza los parámetros de corte mediante simulación virtual.
Fabricación ecológica: tecnología de reciclaje de polvo de silicio.
1P: ¿Qué es una isla de la máquina de cuadratura vertical gemela para el silicio monocristalino?
R: Es un sistema automatizado que corta lingotes cilíndricos de silicio monocristalino en bloques cuadrados/rectangulares (ladrillos) utilizando doble husillo vertical con sierras de alambre de diamante.alta precisión (± 0.15mm), procesamiento de doble lingotes (2 varillas a la vez) y carga robótica para la producción de obleas solares / semiconductores.
2P: ¿Cómo mejora una máquina de cuadratura vertical gemela la eficiencia del procesamiento de silicio?
R: Dobla la producción cortando 2 lingotes simultáneamente (40 mm/min de velocidad), reduce el desperdicio de material (≤ 0,06 m/mm de uso de alambre) y garantiza una alta precisión (± 0,05 ° tolerancia de ángulo).Ideal para fábricas fotovoltaicas y semiconductoras que necesiten un rápido, el cuadrado de bajo costo.
Etiqueta: # Silicio monocristalino, # Máquina cuadrada de doble estación de silicio monocristalino, # varilla de silicio de 6/8/12 pulgadas, # lingotes de silicio, # Máquina cuadrada de dos posiciones
