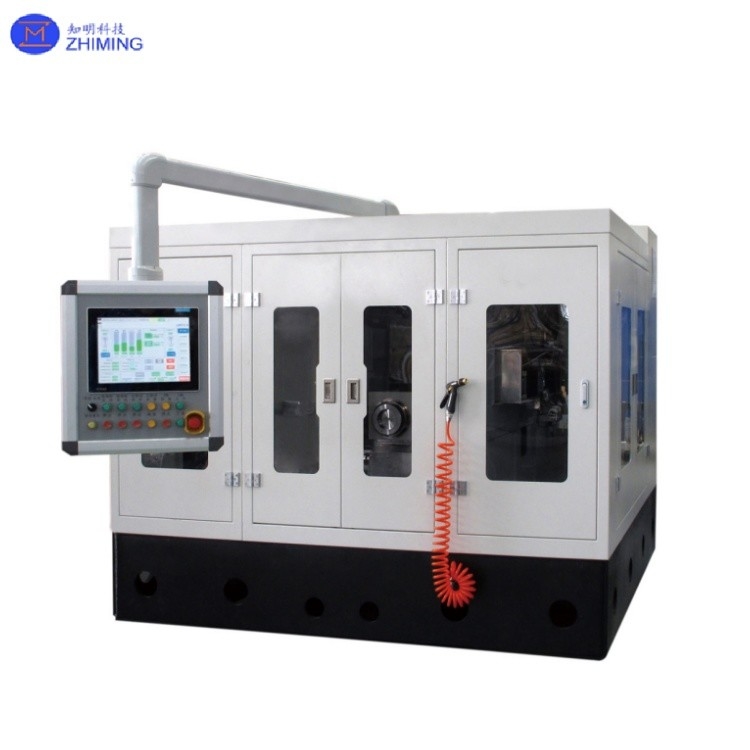

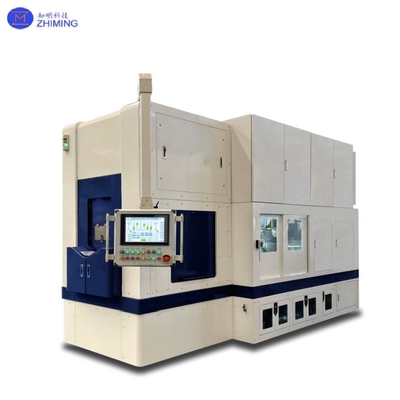

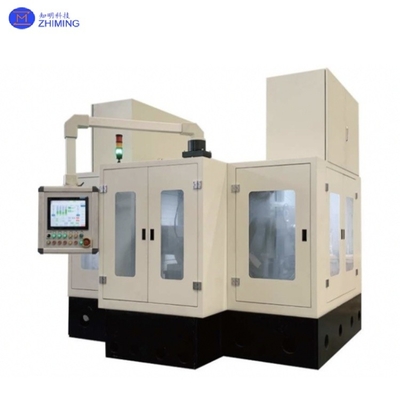

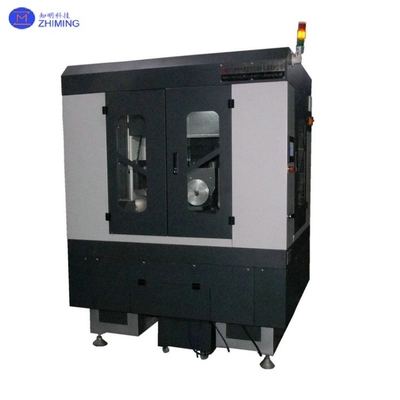

Máquina de corte de alambre de diamante SiC Guía de precisión SiC corte de barras de cristal
El cortador de carburo de silicio es un tipo de equipo utilizado especialmente para cortar lingotes de carburo de silicio (SiC),utilizado principalmente para dividir lingotes de carburo de silicio de gran tamaño en trozos o segmentos más pequeños para su posterior procesamientoEl carburo de silicio como una especie de material de alta dureza, resistente al desgaste, su corte requiere equipos y tecnología especiales, el cortador de carburo de silicio está diseñado para esta herramienta eficiente.
Características deCortador de alambre de diamante de SiC
· Alta eficiencia de corte: el uso de una rueda de corte de diamantes o una sierra de línea, puede cortar rápidamente lingotes de carburo de silicio de alta dureza.
· Alta estabilidad: La estructura del equipo es estable, adecuada para un trabajo continuo a largo plazo.
· Baja contaminación: utilizar refrigerante para reducir el polvo y mantener limpio el entorno de trabajo.
· Fácil operación: Equipado con sistema de control automático, fácil operación y alta precisión de corte.
Especificaciones técnicas
| Especificación |
Detalles |
| Las dimensiones (L × W × H) |
2500x2300x2500 o personalizar |
| Rango de tamaños de los materiales de procesamiento |
4, 6, 8, 10, 12 pulgadas de carburo de silicio |
| La rugosidad de la superficie |
Ra ≤ 0,3 u |
| Velocidad media de corte |
0.3 mm/min |
| Peso |
5.5t |
| Etapas de ajuste del proceso de corte |
≤ 30 pasos |
| Ruido del equipo |
≤ 80 dB |
| Tensión del alambre de acero |
0 ~ 110N ((0,25 tensión del cable es 45N) |
| Velocidad del alambre de acero |
0 ~ 30 m/s |
| Potencia total |
50 kW |
| Diámetro del alambre de diamante |
≥ 0,18 mm |
| Aplanamiento del extremo |
≤ 0,05 mm |
| Velocidad de corte y rotura |
≤ 1% (excepto por razones humanas, material de silicio, línea, mantenimiento y otras razones) |
Ventaja del diseño
1Las dos ruedas de corte activas del sistema de corte son accionadas por motores para cortar
Alta eficiencia, buena calidad de corte;
2. Máquina única para lograr el procesamiento final de carburo de silicio de múltiples especificaciones y la función de corte circular;
3. Interfaz de operación del dispositivo El dispositivo es simple y fácil de operar;
4Protección externa completamente cerrada, proceso de corte para evitar la contaminación por polvo, bajo ruido.
El efecto deCortador de alambre de diamante de SiC
El cortador de carburo de silicio puede cortar de manera eficiente y precisa lingotes de SiC de gran tamaño en bloques de cristal estándar, la precisión de corte puede alcanzar ± 0,1 mm,y la planitud de la sección se controla dentro de 5 μmEste corte de alta precisión garantiza un aumento del 15-20% en la utilización del material durante las operaciones de corte posteriores, al tiempo que reduce las pérdidas de borde durante la preparación de las obleas.Utilizando tecnología de sierra de alambre de diamante, la pérdida de corte es de sólo 0,3-0,5 mm, en comparación con el método de corte tradicional para ahorrar más del 20% de los costos de materia prima.Las obleas cortadas se pueden utilizar directamente para preparar obleas SiC de 4 a 8 pulgadas para cumplir con los exigentes requisitos de material de sustrato de dispositivos semiconductores de potencia como MOSFET y SBD.
Servicio ZMSH
Proporcionamos ventas de máquinas de corte de carburo de silicio, alquiler y servicios técnicos de apoyo, incluyendo orientación de selección de equipos, optimización de parámetros de proceso,formación de operadores y apoyo al mantenimiento postventa, proporcionando soluciones de corte personalizadas según las necesidades del cliente.
