prisma de zafiro lente óptica de zafiro prisma cuadrangular del eje C abrigo AR

El prisma de zafiro es abstracto.

Los prismas de zafiro son muy valorados en aplicaciones ópticas debido a sus propiedades materiales excepcionales, incluyendo alta resistencia mecánica, estabilidad térmica y resistencia a la corrosión química.Fabricado a partir de óxido de aluminio monocristalino (Al2O3), los prismas de zafiro se caracterizan por su alto índice de refracción y amplio rango de transmisión, que cubre longitudes de onda ultravioleta (UV), visible e infrarroja (IR).Estos atributos los hacen indispensables en la óptica de precisión, sistemas láser e instrumentación científica donde la durabilidad y el rendimiento en condiciones extremas son primordiales.

Al diseñar y utilizarPrismas de zafiroEl índice de refracción del zafiro, combinado con ángulos de prisma cuidadosamente controlados, permite una manipulación precisa de la luz.,Además, el amplio rango de longitudes de onda del zafiro garantiza un funcionamiento eficaz en diferentes regiones espectrales,mejora de la versatilidad del prisma en varios sistemas ópticos.

La calidad de la superficie es otro factor clave en el rendimiento de los prismas de zafiro, con un pulido de alta precisión que reduce las pérdidas ópticas y la dispersión.Los prismas de zafiro también se pueden recubrir con recubrimientos antirreflectores (AR) u otras películas especializadas para mejorar aún más la transmisión de la luz y proteger la superficie de la exposición ambientalAdemás, la resistencia mecánica y la resistencia química del zafiro aseguran estabilidad a largo plazo incluso en ambientes hostiles.Fabricación de prismas de zafiro adecuados para aplicaciones a altas temperaturas y exposición a sustancias químicas agresivas.

Por último, la personalización del tamaño del prisma, la orientación y los recubrimientos permite su integración en sistemas ópticos especializados.Considerando cuidadosamente estos parámetros y asegurando la compatibilidad con la configuración óptica previstaLos prismas de zafiro pueden mejorar significativamente la eficiencia y la precisión de los instrumentos ópticos avanzados, garantizando un rendimiento fiable en condiciones exigentes.

Las propiedades del prisma de zafiro

Especificaciones:

Propiedades físicas y ópticas:

1.Alta dureza

• El zafiro es el segundo en dureza después del diamante, lo que hace que los prismas de zafiro sean extremadamente duraderos y resistentes a los arañazos y el desgaste.Esto los hace ideales para su uso en entornos donde la robustez mecánica es esencial.

2Alta estabilidad térmica

• Los prismas de zafiro pueden soportar temperaturas extremadamente altas sin deformación ni pérdida de propiedades ópticas.como los sistemas láser o la óptica de alta energía.

3Amplio rango de transmisión óptica

• El zafiro tiene una excelente transparencia en una amplia gama de longitudes de onda, desde el ultravioleta (UV) hasta el infrarrojo (IR), generalmente de 0,15 a 5,5 micras.Este amplio rango de transmisión hace que los prismas de zafiro sean versátiles para aplicaciones en varias regiones espectrales, incluidas las ópticas UV, visibles e IR.

4. Alto índice de refracción

• El zafiro tiene un índice de refracción relativamente alto (alrededor de 1,76 a 589 nm), lo que permite una manipulación efectiva de la luz dentro de los prismas.y otras funciones ópticas.

5Resistencia química

• El zafiro es químicamente inerte y resistente a la mayoría de los ácidos, álcalis y disolventes.garantizar la longevidad y la fiabilidad.

6. Resistencia mecánica

• Las fuertes propiedades mecánicas del zafiro proporcionan resistencia a la presión, los golpes y las tensiones mecánicas, lo que hace que los prismas de zafiro sean adecuados para su uso en ambientes duros o exigentes físicamente.

7Baja expansión térmica

• El zafiro tiene un bajo coeficiente de expansión térmica, lo que significa que sufre cambios dimensionales mínimos con fluctuaciones de temperatura.Esta propiedad asegura que el rendimiento óptico de los prismas de zafiro permanezca estable incluso en condiciones de temperatura variables.

8. Biocompatibilidad

• El zafiro es biocompatible, lo que significa que no causa reacciones adversas cuando entra en contacto con tejidos biológicos.Esta propiedad hace que los prismas de zafiro sean adecuados para su uso en aplicaciones médicas y biomédicas, por ejemplo, en equipos de diagnóstico y de imagen.

9. Personalizabilidad

• Los prismas de zafiro se pueden personalizar en términos de tamaño, orientación y recubrimientos.garantizar un rendimiento óptimo para necesidades particulares.

Estas propiedades en conjunto hacen de los prismas de zafiro una opción preferida para aplicaciones que requieren precisión, durabilidad y confiabilidad tanto en campos ópticos como industriales.

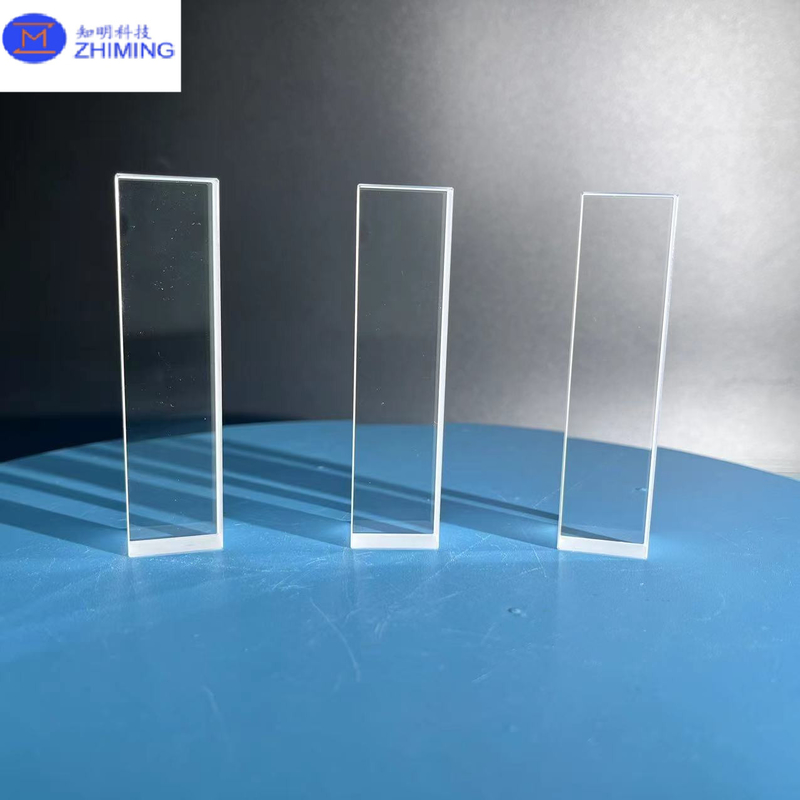

el escaparate del prisma de zafiro

la aplicación del prisma de zafiro

1.Sistemas ópticos

• Sistemas láser: Los prismas de zafiro se utilizan comúnmente en sistemas láser de alta potencia debido a su alta estabilidad térmica y resistencia a daños ópticos.
• Espectroscopia: En espectroscopia, los prismas de zafiro se utilizan para dispersar la luz en sus longitudes de onda componentes para su análisis.visibles, y luz infrarroja.
• Sistemas de imágenes: Los prismas de zafiro se utilizan en sistemas de imágenes de alta resolución, incluidas cámaras, telescopios y microscopios, donde su claridad óptica y durabilidad son esenciales.

2.Aeroespacial y Defensa

• Sensores de infrarrojos: Debido a su transparencia en el espectro infrarrojo (IR), los prismas de zafiro se utilizan a menudo en sensores IR para la orientación de misiles, imágenes térmicas,y sistemas de visión nocturna en aplicaciones aeroespaciales y de defensa.
• Ventanas ópticas: Los prismas de zafiro también se utilizan como ventanas ópticas en ambientes adversos, como en aplicaciones aeroespaciales, donde deben soportar temperaturas extremas, alta presión,y productos químicos agresivos manteniendo la claridad óptica.

3.Industria de semiconductores

• Fotolitografía: En la industria de los semiconductores, los prismas de zafiro se emplean en equipos de fotolitografía, donde la óptica de precisión es esencial para crear patrones intrincados en obleas de silicio.Su durabilidad y resistencia a sustancias químicas agresivas los hacen ideales para su uso en ambientes de salas limpias.
• Inspección y metrología: Los prismas de zafiro también se utilizan en sistemas de inspección que requieren componentes ópticos precisos para medir y verificar la calidad de las obleas de semiconductores.

4.Dispositivos médicos y biomédicos

• EndoscopíaEn la imagenología médica, los prismas de zafiro se utilizan en equipos endoscópicos debido a su biocompatibilidad y claridad óptica.
• Cirugía con láser: Los prismas de zafiro se utilizan en equipos de cirugía láser, donde su resistencia a altas temperaturas y daños ópticos garantiza un rendimiento confiable durante los procedimientos.

5.Investigación científica

• Óptica a altas temperaturas: En los experimentos científicos que requieren que la óptica funcione en ambientes de alta temperatura, como en hornos o investigaciones de plasma,los prismas de zafiro son una opción preferida debido a su capacidad para soportar temperaturas extremas sin degradarse.
• Óptica no lineal: Los prismas de zafiro también se utilizan en sistemas ópticos no lineales, donde sus propiedades ayudan a generar y manipular frecuencias armónicas más altas de luz para aplicaciones de investigación avanzadas.

6.Aplicaciones industriales

• Instrumentación de precisión: En las industrias que requieren mediciones de alta precisión, como la aeroespacial, automotriz y manufactura,Los prismas de zafiro se emplean en instrumentos que miden y alinean componentes con una alta precisión.
• Sensores: Los prismas de zafiro se utilizan en sensores que operan en condiciones extremas, como en la exploración de petróleo y gas,donde la alta presión y la resistencia química son esenciales para un rendimiento fiable del sensor.

7.Comunicaciones

• Redes de fibra óptica: Los prismas de zafiro también se utilizan en sistemas de comunicación óptica, particularmente en redes de fibra óptica, donde ayudan a controlar y dirigir señales de luz a largas distancias.

Pregunta y respuesta

¿Qué es el prisma zafiro?

1.Material y uso en óptica:

• El prisma de zafirotípicamente se refiere a una forma de zafiro sintético utilizado para crear prismas ópticos. El zafiro sintético es una forma de cristal único de óxido de aluminio (Al2O3) y es conocido por su dureza excepcional,transparencia, y estabilidad térmica.
• Debido a su durabilidad y capacidad para transmitir una amplia gama de longitudes de onda de luz, los prismas de zafiro se utilizan a menudo en sistemas ópticos de alto rendimiento, incluidos láseres, sensores,y otros instrumentos de precisión.

2.Aplicaciones:

• Componentes ópticos:En dispositivos que requieren una alta precisión y resistencia a condiciones extremas (por ejemplo, aplicaciones aeroespaciales y militares).
• Los Cristales del Reloj:El zafiro sintético, conocido por su resistencia a los arañazos, también se usa comúnmente en relojes de alta gama para cubiertas transparentes o caras de reloj.
• Industria de semiconductores:Los prismas de zafiro se pueden utilizar como sustratos para la fabricación de semiconductores, especialmente en la producción de LED.
