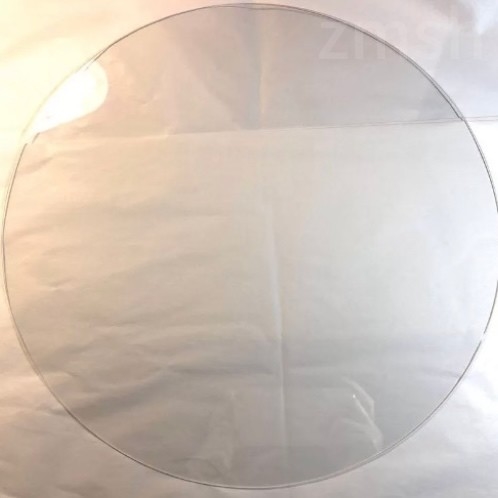

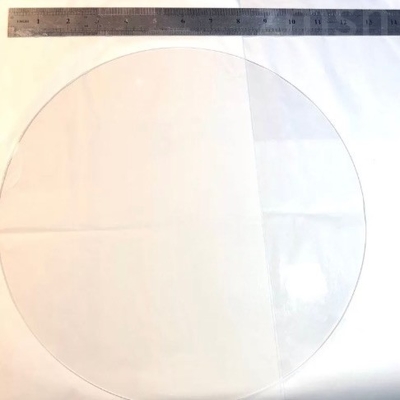

12 pulgadas C-aixs Al2O3 Zafiro Wafer DSP Diámetro 304.8mm espesor personalizado
Descripción del producto
Las obleas de zafiro se utilizan para adelgazar y pulir las virutas de arseniuro de galio de cadmio (CdGaAs).Los procesos de adelgazamiento tradicionales para los chips de CdGaAs son propensos a la rotura de los chips debido al peso y la presión aplicados por el equipoAdemás, la acumulación de tensión superficial durante el adelgazamiento puede causar deformación, lo que resulta en una pérdida significativa del rendimiento del producto.,Mientras que los adhesivos para astillas y las soluciones de pulido químico pueden introducir impurezas.El nuevo proceso de adelgazamiento consiste en unir los chips de CdGaAs a obleas de zafiro (un poco más grandes en diámetro que los chips objetivo) bajo condiciones de alta temperaturaLas fichas de unión CdGaAs/zafiro se unen a una placa de cerámica y se someten a un adelgazamiento y pulido mediante accesorios especiales.los fragmentos de zafiro y CdGaAs se separan derritiendo el enlace en un enjuague a alta temperaturaEl nuevo proceso de adelgazamiento es aplicable a los CdGaAs y a varios chips de semiconductores, y el material portador puede ser zafiro, vidrio u otras obleas pulidas.El zafiro se ha convertido en la opción principal para los transportistas debido a sus propiedades físicas y químicas superioresNuestra empresa ofrece soportes de zafiro que cumplen con los requisitos del equipo de adelgazamiento estándar de la industria.mientras que la oblea de 6 pulgadas tiene un diámetro de 156 mm o 159 mm, ligeramente más grande que las obleas estándar de 4 y 6 pulgadas.
Parámetro del producto
| En el caso de los | |||||
| Formulación química | Al2O3 | ||||
| Estructura de cristal | Sistema hexagonal ((hk o 1) | ||||
| Dimensión de la unidad de celda | A=4.758 Å, Å c=12.991 Å, c: a=2.730 | ||||
| - ¿Cuál es el problema? | |||||
| El método métrico | Inglés (Imperial) | ||||
| Densidad | 3.98 g/cc | 0.144 libras por pulgada | |||
| Dureza | 1525 - 2000 Knoop, 9 meses | 3700° F | |||
| Punto de fusión | 2310 K (2040° C) | ||||
| El Consejo Europeo | |||||
| Resistencia a la tracción | 275 MPa a 400 MPa | 40,000 a 58,000 psi | |||
| en 20° | 400 MPa | 58,000 psi (minimo de diseño) | |||
| a 500 °C | 275 MPa | 40,000 psi (minimo de diseño) | |||
| a 1000 °C | 355 MPa | 52,000 psi (minimo de diseño) | |||
| Fuerza de flexión | Entre 480 y 895 MPa | 70,000 a 130,000 psi | |||
| Resistencia a la compresión | 2.0 GPa (último) | 300,000 psi (último) | |||
Aplicación del producto
Las obleas de zafiro delgadas fueron el primer uso exitoso de un sustrato aislante sobre el cual depositar silicio para hacer los circuitos integrados conocidos como silicio en zafiro o "SOS",Además de sus excelentes propiedades aislantes eléctricasLos chips CMOS en zafiro son especialmente útiles para aplicaciones de alta potencia de radiofrecuencia (RF), como las que se encuentran en los teléfonos celulares,Radios de banda de seguridad pública, y sistemas de comunicación por satélite.
Las obleas de zafiro monocristalino también se utilizan en la industria de semiconductores como sustratos para el crecimiento de dispositivos basados en nitruro de galio (GaN).El uso de zafiro reduce significativamente el costoEl nitruro de galio en zafiro se utiliza comúnmente en diodos emisores de luz azul (LED).
El zafiro sintético (a veces denominado vidrio de zafiro) se utiliza comúnmente como material para ventanas,porque es altamente transparente a longitudes de onda de luz entre 150 nm (UV) y 5500 nm (IR) (el espectro visible se extiende aproximadamente de 380 nm a 750 nm)Las ventajas principales de las ventanas de zafiro son:
* Banda de transmisión óptica muy amplia desde los rayos UV hasta el infrarrojo cercano
* Significativamente más resistente que otros materiales ópticos o ventanas de vidrio
* Muy resistente a los arañazos y la abrasión (9 en la escala de Mohs de dureza mineral, la tercera sustancia natural más dura después de la moissanita y los diamantes)
* Temperatura de fusión extremadamente alta (2030 °C)
Presentación del producto
Preguntas frecuentes
P: ¿Cuál es su MOQ?
R: (1) Para el inventario, el MOQ es de 10pcs.
(2) Para productos personalizados, el MOQ es de 25pcs.
P: ¿Cuál es la forma de envío y el costo?
A: ((1) Aceptamos DHL, Fedex, EMS, etc.
(2) Si tiene su propia cuenta expreso, es genial. Si no, podríamos ayudarle a enviarlos.
El flete está de acuerdo con la liquidación real.
P: ¿Cuál es el tiempo de entrega?
Para el inventario: la entrega es de 5 días hábiles después de realizar el pedido.
Para productos personalizados: la entrega es de 2 o 3 semanas después de realizar el pedido.
P: ¿Tiene productos estándar?
R: Nuestros productos estándar en stock.as como 4 pulgadas 0,65 mm,0Una oblea pulida de.5 mm.
P: ¿Cómo se paga?
A: 50% de depósito, dejado antes de la entrega T/T,
P: ¿Puedo personalizar los productos según mis necesidades?
R: Sí, podemos personalizar el material, las especificaciones y el revestimiento óptico para su óptico
componentes basados en sus necesidades.
