Detalles del producto
Lugar de origen: China
Nombre de la marca: zmkj
Número de modelo: LT-3inch
Condiciones de pago y envío
Cantidad de orden mínima: 25pcs
Precio: by case
Detalles de empaquetado: ACARICIE las películas o el caso del casstle 25pcs por el sitio de limpieza de 100 grados
Tiempo de entrega: 15 30 días
Capacidad de la fuente: 5000PCS/mes
Materiales: |
Solo cristal LiTaO3 |
Industria: |
la oblea de semiconductor, vio la oblea, oblea óptica |
Uso: |
5G, dispositivo de la SIERRA, vidrio óptico, |
Color: |
amarillo, rojo, negro |
Modificado para requisitos particulares: |
Autorización |
Grueso: |
0.2~1.0m m por la autorización modificada para requisitos particulares |
Tamaño: |
2-6inch |
Materiales: |
Solo cristal LiTaO3 |
Industria: |
la oblea de semiconductor, vio la oblea, oblea óptica |
Uso: |
5G, dispositivo de la SIERRA, vidrio óptico, |
Color: |
amarillo, rojo, negro |
Modificado para requisitos particulares: |
Autorización |
Grueso: |
0.2~1.0m m por la autorización modificada para requisitos particulares |
Tamaño: |
2-6inch |
substratos de la oblea del niobato LiNbO3 del litio del tantalato LiTaO3 del litio de 3inch dia76.2mm,

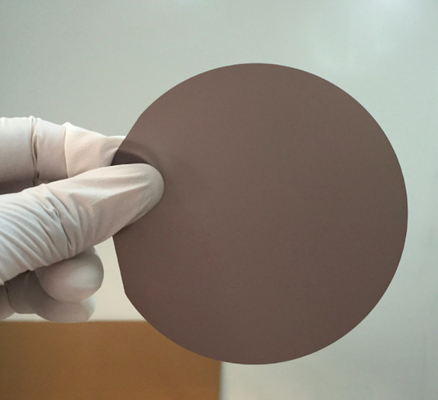

La oblea negra del LT y de LN para vio, 3inch, 4inch, oblea de 6inch LiTaO3
Cristales del LT LiTaO3 del tantalato del litio del cristal piezoeléctrico
El tantalato del litio (LT, LiTaO3) tiene propiedades únicas, que como material encuentra aplicaciones en usos electrópticos y acustópticos. Éstos pueden ser: dispositivos de onda acústica superficial, dispositivos a granel de la onda acústica, transductores piezoeléctricos y sensores piezoeléctricos. Los 36° y 42 cortes del ° de tantalato del litio han mostrado la adopción extensa para el mercado del microteléfono del teléfono móvil de las telecomunicaciones en las frecuencias de 800 a 2100 megaciclo. Estas orientaciones muestran un equilibrio optimizado de la pérdida del ancho de banda/de inserción en funcionamiento y están dominando las ventas móviles nunca de extensión del microteléfono.
Especificación
|
Orientación |
36°Y-cut±0.2° | 42°Y-cut±0.2° | X-cut±0.2° | |
| Diámetro | 76.2±0.3m m, 100±0.3m m, 150±0.3m m | |||
| 1r del plano | 22±2m m, 32±2m m, perpendicular de 47.5±2m m a X-axis±0.2° | 22±2m m, 32±2m m, perpendicular de 47.5±2m m a 112°Y±0.2° | ||
| 2o del plano | 10±2m m CW270°from 1r DE | 10±2m m CW315°from 1r DE | 10±2m m CW315° o 270°from 1r DE | |
| Grueso | 200~250±25um, 300-350±25um, 500±25um | |||
| Superficie delantera | “+”, Ra<1nm, | |||
| Superficie trasera | GC#1000, GC#2000 traslapado | |||
| LTV | <1um, zona de at5x5mm | |||
| ARCO | ≤25um | |||
Obleas del grado LiTaO3/LiNbO3 de Opitcal
Z-corte del X-corte de las orientaciones
Diámetro 76.2±0.3m m 76.2±0.3m m
Orientación plana
(DE) perpendicular a X±0.2°
Grueso 0.2-5m m
Doble S/D pulido lado 20/10,40/20 de la calidad superficial
TTV <15um
ARCO <30um
Temperatura de curie 605±2°
Borde que bisela del borde rouding
Cristales del cristal piezoeléctrico LiTaO3 de la característica
| Propiedad fotoeléctrica excelente |
| Alto umbral de daño |
| Alta temperatura de curie |
Cristales del cristal piezoeléctrico LiTaO3
| Especificación | Convencional | Alta precisión |
| Materiales | LiTaO3 (LT) | LiTaO3 (LT) |
| Orientación | X-112°Y, 36°Y, 42°Y±0.5° | X-112°Y, 36°Y, 42°Y±0.5° |
| Paralelo | 30 ″ | 10" |
| Perpendicular | 10 ′ | 5' |
| calidad superficial | 40/20 | 20/10 |
| Distorsión del frente de onda |
λ/4@632nm
|
λ/8@632nm
|
| Llanura superficial |
λ/4@632nm
|
λ/8@632nm
|
| Abertura clara | >el 90% | >el 90% |
| Chaflán | <0> | <0> |
| Tolerancia del grueso/del diámetro | ±0.1 milímetro | ±0.1 milímetro |
| Dimensiones máximas | dia150×50mm | dia150×50mm |
| Propiedades | LiTaO3 (LT) |
| Tipo de material | Solo cristal |
| Estructura cristalina | Trigonal, a = 5,154, c = 13.784Å |
| Punto de fusión | 1650℃ |
| Temperatura de curie | ℃ 607 |
| Alcance de transmisión | 400 – 5000 nanómetro |
| Límite de absorción | 270nm |
| Pérdida de la absorción | < 0=""> |
| Índice de refracción | ningún =2.176, noreste =2.180 (en 0,633 µm) ningún =2.131, noreste =2.134 (en el µm 1,2) |
| Densidad | 7,45g/cm3 |
| Conductividad termal | 8.78x 10-7 m2/sec |
| Homogeneidad óptica | ~10-5 |
| Dureza (Mohs) | 5 |
| Coeficiente elástico | CE 11 2,33 (X 1011 N/m2) CE 33 2,77 (X 1011 N/m2) |
| Constante dieléctrica | ε11/ε0 52,7 ε33/ε0 44,5 |
| Solubilidad en agua | insoluble en agua |
| Coeficientes de NLO | pm/Vde d33 = 13,8 |
| pm/Vde d22 = 2,4 | |
| pm/Vde d11 = 0,85 | |
| Coeficientes electrópticos | r31 =8.4 pm/V, @633nm |
| r22 =20 pm/V, @633nm | |
| r33 =30.5 pm/V, @633nm | |
| Umbral de daño | 2 MW/cm2@532nm |
| Diámetro estándar |
dia150x50mm |
FAQ
Q1. ¿Es su compañía una fábrica o una compañía del comercio?
Tenemos una fábrica y también exportamos por nosotros mismos a la empresa comercial.
Somos los substratos fabricante del zafiro y también podemos producir muchos tipo cristal en las obleas.
Q2. ¿Podría usted suministrar la muestra?
Sí, podemos suministrar la muestra según el requisito de cliente.
Q3. ¿Usted tiene acción de la oblea o de lingotes?
Procesamos muchos oblea y lente del tamaño según el requisito de cliente.
casi 3inch, obleas estándar del grueso 4inch está en existencia.
Hacemos tanto como pocos clasifiquen en existencia si es especificación común.
¿Q4.Where localizan a su compañía?
Nuestra compañía situada en Shangai, China. la fábrica está en la ciudad de Wuxi.
Q5. ¿Cuánto tiempo tomará para conseguir los productos?
Llevará generalmente 1-3 semanas el proceso, campo común estándar del tamaño de la oblea puede deliveried en 2weeks
si es el tamaño modificado para requisitos particulares él dependa de la cantidad y del tamaño de los productos.
