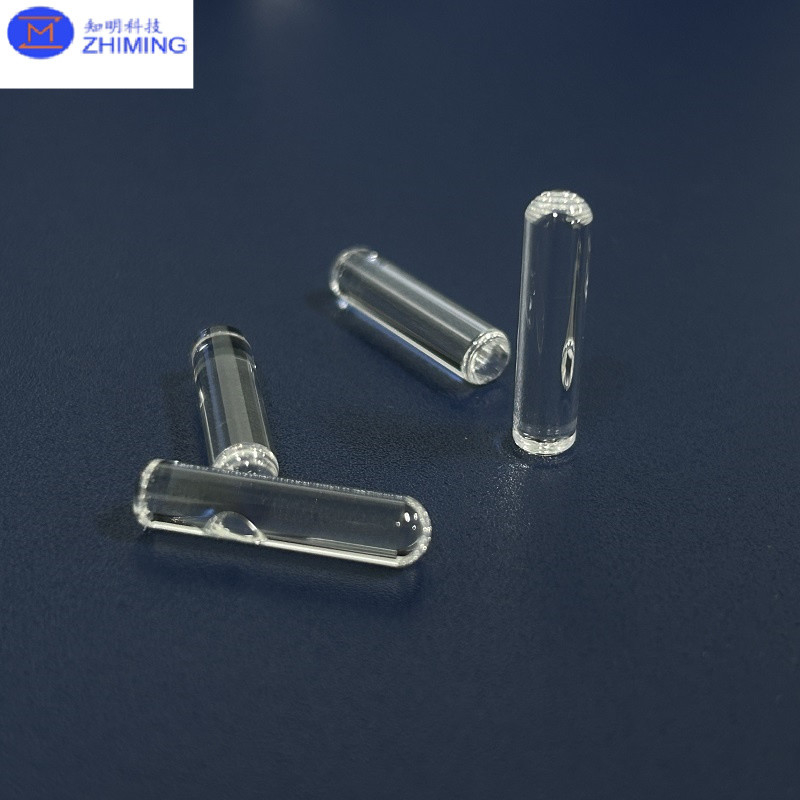

El zafiro del sistema del alto rendimiento parte el cilindro óptico cristalino para la guía ligera
  • El zafiro del sistema del alto rendimiento parte el cilindro óptico cristalino para la guía ligera
  • El zafiro del sistema del alto rendimiento parte el cilindro óptico cristalino para la guía ligera
  • El zafiro del sistema del alto rendimiento parte el cilindro óptico cristalino para la guía ligera
  • El zafiro del sistema del alto rendimiento parte el cilindro óptico cristalino para la guía ligera

El zafiro del sistema del alto rendimiento parte el cilindro óptico cristalino para la guía ligera

Lugar de origen China
Nombre de la marca zmkj
Número de modelo cylinder-024
Detalles del producto
Materiales:
99,999% Al2O3
Aplicación:
oblea del semicondutor, microprocesador llevado, ventana de cristal óptica, cerámica electrónica, ll
advantagement:
alto hardness9.0, resistencia de desgaste,
Transmitencia ligera transmittanceVisible ligera de VisVisible:
el 85%
color:
rojo y blanco
Tipo:
Solo cristal
Forma:
barra y cilindro
superficie:
Pulido
Alta luz:

transportes del zafiro

,

tubo del zafiro

Descripción de producto

el cilindro óptico del zafiro, Al2O3 escoge el cristal, lingotes del vidrio óptico del zafiro, barras ópticas del zafiro, palillo óptico del zafiro, Al2O3 escoge la lente del cristal, lingotes por el zafiro, barras ópticas pulidas del vidrio óptico del zafiro



¿de dónde es el zafiro?

El zafiro sintético es una sola forma cristalina de corindón, Al2O3, tambiénconocidocomoalfa-alúmina, alúmina,

y Al2O3del solo cristal. Elzafiroesóxidodealuminioenlaformamás purasinloslímitesde laporosidadodegrano, haciéndolateóricamentedensa. Lacombinacióndepropiedadesfavorablesde lasustancia química, eléctricas, mecánicas, ópticas, superficiales, termales, yde ladurabilidadhacezafirounmaterialpreferidoparalosdiseñosdelsistemaydelcomponentedelaltorendimiento. Paralosdiversosusosdelsemiconductor, elzafiroeslamejoropciónen comparación conotrossolo-cristalessintéticos.

Propiedades principales del zafiro:

Fórmula química Al2O3
Clase cristalina Sistema hexagonal, clase romboidal 3M
Constantes del enrejado, A a=4.785, c=12.991
Densidad, g/cm3 3,98
Punto de fusión, °K 2303
Dureza Knoop (daN/mm2): 1800 paralelo a C-AXIS, perpendicular 2200 a C-AXIS, Mohs: 9
Alcance de transmisión óptico, µm 0.17 - 5,5
Índice de refracción en 0,532 µm n0=1.7717, noreste =1.76355
Absorción de agua nada
Módulo joven, Gpa 345
Módulo del esquileo, Gpa 145
Módulo a granel, Gpa 240
Módulo de doblez (módulo de la ruptura), Mpa 420 en 20°C, 280 en 500°C
Coeficiente elástico C11=496, C12=164, C13=115, C33=498, C44=148
Ratio de Poisson 0.25-0.30
Coeficiente de la fricción 0,15 en el acero, 0,10 en el zafiro
Resistencia a la tensión, MPa 400 en 25°, 275 en 500°, 345 en 1000°
Fuerza flexural, daN/mm2 35 a 39
Fuerza compresiva, GPa 2,0
Módulo de Young E, daN/mm2 3,6 x 104 a 4,4 x 104
Calor específico, j (kilogramo x K) 105 en 91°K, 761 en 291°K
Coeficiente termal de la extensión linear, K-1, en323K paralelo 6,66 x 10-6 al eje óptico, perpendicular 5 x 10-6 al eje óptico
Conductividad termal, con (m x K) en 300K paralelo 23,1 al eje óptico, perpendicular 25,2 al eje óptico
Resistencia, ohmio x cm 1016 (25°), 1011 (500°), 106 (1000°)
Constante dieléctrica 11,5 ((103 - 109 herzios, 25°) perpendicular 103 - 109 herzios, 25°) paralelos a C-AXIS, 9,3 a C-AXIS
Fuerza dieléctrica, V/cm 4 x 105
Tangente de la pérdida 1 x 10-4
Solubilidad
- en agua
- en el HNO3, H2TAN4, ácido clorhídrico, HF
- en alcalis
- en derretimientos de los metales magnesio, Al, Cr, Co, Ni, Na, K, BI, Zn, Cs

insoluble
insoluble a 300°C
insoluble a 800°C
insoluble a 800-1000°C
g - estabilidad de la radiación Ningún cambio en la transmisión sobre 2,5 milímetros después de la exposición a 107 Rads. Ninguna coloración visible después de la exposición a 108 Rads/hr por 60 minutos en - 195°C
Estabilidad de la radiación de Proton Ningún cambio en la transmisión debajo de 0,3 µm después de la exposición a 1012 protones/a los cm2s de dosis total
Resistencia química

El zafiro está altamente inerte y resistente al ataque en la mayoría de los ambientes de proceso incluyendo el ácido hidrofluórico y los usos del plasma del flúor encontró comúnmente en el proceso de la oblea de semiconductor (NF3, CF4)



¿cuál es advantagement del zafiro?

1-Thinner y Windows de cristal más fuertemente que estándar
longitudes de onda 2-Transmits que se extienden de ULTRAVIOLETA a Mediados de-infrarrojo
dureza superficial extrema 3-Features y resistencia química


El zafiro del sistema del alto rendimiento parte el cilindro óptico cristalino para la guía ligera 0

¿cuál es usos para el zafiro?

Substratos/obleas del zafiro: discos EPI-pulido, ópticamente pulido, traslapado o del como-corte del zafiro, ventanas, substratos, espacios en blanco así como estructuras epitaxiales “silicio-en-zafiro” (SOS).

El zafiro del sistema del alto rendimiento parte el cilindro óptico cristalino para la guía ligera 1



especificación común para la lente óptica del zafiro

Diámetro 0.2-300m m o arreglo para requisitos particulares
Tolerancia +/-0.1mm del diámetro a +/-0.01mm
Grueso 0.10-100m m
± 0.1m m o +/-0.01mm de la tolerancia del grueso
Calidad superficial (rasguño y empuje) 60/40, 40/20 o better20/10
Exactitud superficial λ/10, λ/2, λ
Abertura clara el >85%, el >90%
Paralelismo +/--3 ', +/--30”
Grado biselado 0.1~0.3mm×45
capa AR, BBAR o por el requerimiento del cliente (ULTRAVIOLETA, FUERZA, IR)



muestra 3,0



El zafiro del sistema del alto rendimiento parte el cilindro óptico cristalino para la guía ligera 2

El zafiro del sistema del alto rendimiento parte el cilindro óptico cristalino para la guía ligera 3





4.We puede suministrar servicio modificado para requisitos particulares profesional a tiempo y proporcionar la cooperación y la ayuda del nuevo dispositivo del desarrollo de productos y de la tecnología.

El zafiro del sistema del alto rendimiento parte el cilindro óptico cristalino para la guía ligera 4

otros productos materiales semiconductores

El zafiro del sistema del alto rendimiento parte el cilindro óptico cristalino para la guía ligera 5




el embalar y entrega de 5,0

El zafiro del sistema del alto rendimiento parte el cilindro óptico cristalino para la guía ligera 6

El zafiro del sistema del alto rendimiento parte el cilindro óptico cristalino para la guía ligera 7
