Placa del cuarzo fundido
>
|
| Lugar de origen | China |
| Nombre de la marca | zmkj |
| Número de modelo | sustrates 2-4inch |

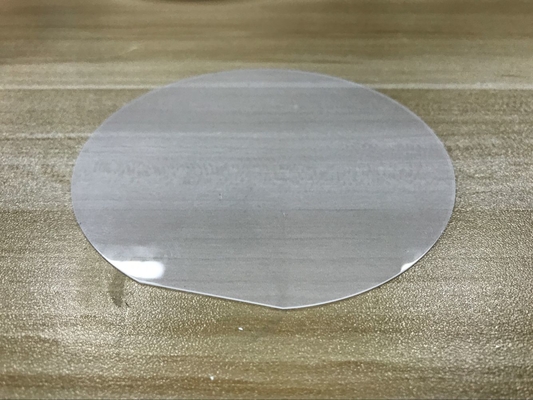

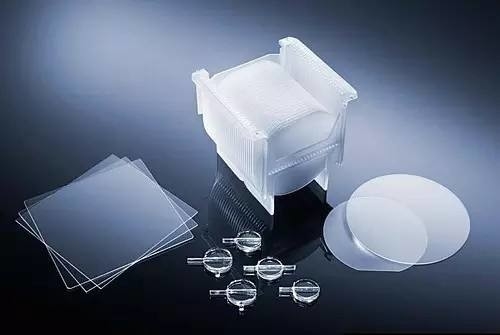

2" 4" 6" oblea óptica del cuarzo, substratos del cuarzo fundido de GE para SEMI, placa de cristal óptica del cuarzo para la ventana, ventana de cristal óptica del cuarzo,
1. Propiedades físicas
El vidrio de cuarzo es de cristal consistiendo en la silicona en forma (no cristalina) amorfa. Diferencia de
vidrios tradicionales en no contener ningún otro ingrediente, que se añaden típicamente al vidrio para bajar
el melttemperature. La silicona fundida, por lo tanto, tiene temperaturas de trabajo y de fusión del alto.
Las propiedades andthermal ópticas del cuarzo fundido son superiores a las de otros tipos de vidrio
debido a su pureza.
Por estas razones, encuentra uso en situaciones tales como fabricación y laboratorio del semiconductor
equipo. Tiene transmisión del betterultraviolet que la mayoría de los otros vidrios, y así que se utiliza a
haga las lentes y la otra óptica para el espectro ultravioleta. Su coeficiente bajo de la termal
la extensión también le hace un material útil para los substratos del espejo de la precisión.
| Características de materiales |
| Artículo | B270 | CaF2 | GE | MgF2 | N-BK7 | Zafiro | Si | Sillca fundido | ZnSe | ZnS |
| Índice de refracción (nd) | 1,523 | 1,434 | 1,003 | 1,413 | 1,517 | 1,768 | 3,422 | 1,458 | 2,403 | 2,631 |
| Coeffcient de la dispersión (Vd) | 58,5 | 95,1 | N/A | 106,2 | 64,2 | 72,2 | N/A | 67,7 | N/A | N/A |
| Densidad (g/cm3) | 2,55 | 3,18 | 5,33 | 3,18 | 2,46 | 3,97 | 2,33 | 2,20 | 5,27 | 5,27 |
| TCE (μm/m℃) | 8,2 | 18,85 | 6,1 | 13,7 | 7,1 | 5,3 | 2,55 | 0,55 | 7,1 | 7,6 |
| Ablande la temperatura (el ℃) | 533 | 800 | 936 | 1255 | 557 | 2000 | 1500 | 1000 | 250 | 1525 |
| Dureza de Knoop (kg/mm2) | 542 | 158,3 | 780 | 415 | 610 | 2200 | 1150 | 500 | 120 | 120 |
2. Ventaja del producto
1. losa resistente, del cuarzo da alta temperatura o placa de cristal de cuarzo o substrato óptica del cuarzo,
El vidrio de cuarzo fundido puede trabajar debajo de 1200°C continuamente, y en breve periodo de tiempo puede incluso trabajar
debajo de 1450°C, su temperatura de ablandamiento es 1650°C, y la temperatura de fusión es 1750-1800°C.
2. Resistente a la corrosión, excepto el ácido hidrofluórico, la placa del cuarzo del grado óptico no reacciona con
cualquier ácido y base excepto estabilidad hidrofluórica de acid.the es
30 tims de cerámica, y de 150 veces del acero inoxidable.
3. Estabilidad excelente del choque termal
4. Alta transmisión hasta el 85%
5. Aislamiento eléctrico, es 10000 veces del vidrio usual
3. tamaño del producto para la lente óptica del cuarzo
Especificaciones generales para la lente óptica
Diámetro 0.2-300m m
Grueso 0.1-100m m
Tolerancia +/-0.1mm o +/-0.02mm de la dimensión
Calidad superficial (rasguño y empuje) 60/40, 40/20 o mejor
Abertura clara el >85%, el >90%
Exactitud superficial L/10 L/2 L
Paralelismo +/--3 ', +/--30”
Grado del cartabón 0.1~0.3m m x 45
Capa AR, BBAR o aduana
4. Las especificaciones para el substrato general
| tamaño | Φ2 " Epi-listo | Φ4 " Epi-listo | Φ6 " Epi-listo |
| Diámetro | 50.8±0.1m m | 100.0±0.1m m | 150.0±0.2m m |
| tdickness | 430±10μm/500±20um | 700±15μm/500±20um | el 1300±25μm |
| Lengtd plano de la orientación | 16.0±1.0m m | 32.5±1.0m m | 50.0±1.0m m |
| Aspereza superficial | Ra<0> | Ra<0> | Ra<0> |
| Superficie del lado trasero | los 0.8-1.2μm | los 0.8-1.2μm | los 0.8-1.2μm |
| TTV | <10> | <10> | <15> |
| ARCO | <10> | <10> | <25> |

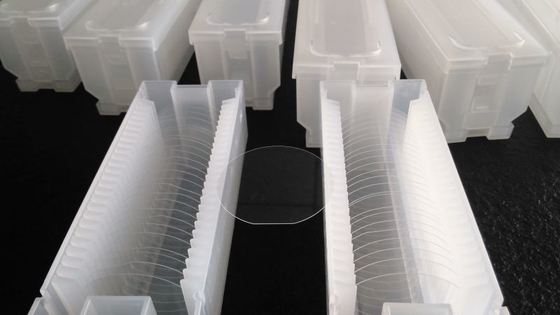

Paquete: No hay marcas y manchas, llenas en sitio limpio, usando las cajas especiales.
5. FAQ
Q: ¿Qué usted puede suministrar logística y coste?
(1) aceptamos DHL, Fedex, TNT, UPS, el ccsme, SF y el etc.
(2) si usted tiene su propio número expreso, es grande.
Si no, podríamos ayudarle para entregar. Freight=USD25.0 (el primer peso) + USD12.0/kg
Q: ¿Cuál es plazo de expedición?
(1) para los productos estándar tales como lente de la bola, lente de powell y lente del colimador:
Para el inventario: la entrega es 5 días laborables después de orden.
Para los productos modificados para requisitos particulares: la entrega es 2 o 3 workweeks después de orden.
(2) para los productos apagado-estándar, la entrega es 2 o 6 workweeks después de que usted ponga la orden.
Q: ¿Cómo pagar?
100%T/T antes de la entrega, Paypal, unión del oeste, MoneyGram.
Q: ¿Cuál es el MOQ?
(1) para el inventario, el MOQ es 25pcs para la oblea 2-6inch.
(2) para los productos modificados para requisitos particulares, el MOQ es 50pcs.
Depende de cantidad y de técnicas
Q: ¿Usted tiene informe de inspección para el material?
Podemos suministrar los informes del informe y del alcance de ROHS para nuestros productos.
6. Packling y entrega
El campo común de la compañía expresa es utilizado por DHL, Fedex, SF (CHINA), el ccsme.
Éntrenos en contacto con en cualquier momento
