Piezas del zafiro
>
|
| Lugar de origen | China |
| Nombre de la marca | zmkj |
| Número de modelo | tube-028 |
la lente óptica del zafiro, Al2O3 escoge el cristal, lingotes del vidrio óptico del zafiro, barras ópticas del zafiro, palillo óptico del zafiro, Al2O3 escoge la lente del cristal, lingotes por el zafiro, barras ópticas del vidrio óptico del zafiro
¿1.Why eligen el zafiro?
1 - Windows de cristal más fino y más fuertemente que estándar
2 - Transmite las longitudes de onda que se extienden de ULTRAVIOLETA a Mediados de-infrarrojo
3 - Dureza superficial extrema de las características y resistencia química
Los productos de cristal del zafiro son manufacturados del solo cristal 99.999%Al2O3, haciendo les el ideal para los usos exigentes (tales como sistemas del laser) debido a su dureza superficial extrema, alta conductividad termal, alta constante dieléctrica y resistencia a los ácidos y a los álcalis químicos comunes. El zafiro es el segundo cristal más duro al lado de diamantes y, debido a su fuerza estructural, las ventanas del zafiro se pueden hacer mucho deluente que otras ventanas dieléctricas comunes con transmitencia mejorada. Químicamente, el zafiro es el óxido de aluminio del solo cristal (Al2O3), y es útil en un alcance de transmisión a partir de la 0,2 - los 5.5µm.
2.Comparison de los materiales ópticos de la ventana
Usos de las propiedades materiales
BK7
Alcance de transmisión: 330-2100nm
Índice de refracción: 1.5164@588nm usos visibles y cercanos del costo más popular y más bajo del IR del espectro
Silicona fundida
Alcance de transmisión: extensión termal baja 185-2500nm ULTRAVIOLETA al espectro del IR
Índice de refracción: coeficiente de 1.4858@308nm: 0,54 mejores opciones de x 10-6K para la resistencia termal
Zafiro
Alcance de transmisión: la mejor opción de la dureza fuerte 180-4500nm para los usos de la resistencia del rasguño
Índice de refracción: alcance de transmisión ancho de la óptica más fina de 1.755@1000nm
Fluoruro del calcio
Alcance de transmisión: 170-7800nm pocos usos higroscópicos del laser del IR de la susceptibilidad
Coeficiente: 18,85 alta extensión termal de x 10-6K
Índice de refracción: 1.399@5000nm
MgF2
Alcance de transmisión: usos ULTRAVIOLETA del laser 120-7000nm
muestra 3,0 en detalles
Especificaciones típicas:
| Orientaciones disponibles: | C-AXIS [0001], R-AXIS [1-102], Uno-AXIS [11-20], M-AXIS [10-10], al azar |
| Ventanas/espacios en blanco del zafiro |
dia0.5-dia400mm, <400x400mm
|
| Diámetro/anchura: | 25.0 - 250,0 milímetros |
| Tolerancia: | ± estándar 1°, especial al ± 0.1° |
| Grueso: | Mínimo 0,1, máximo 200,0 milímetros |
| Final superficial: | Como tierra cortada, fina, s/d traslapado, pulido 80/50, 60/40, 40/20, 20/10, 10/5, según el MIL-0-13830A |
| Calidad de los finales/del borde: | Tierra fina, 80/50 |

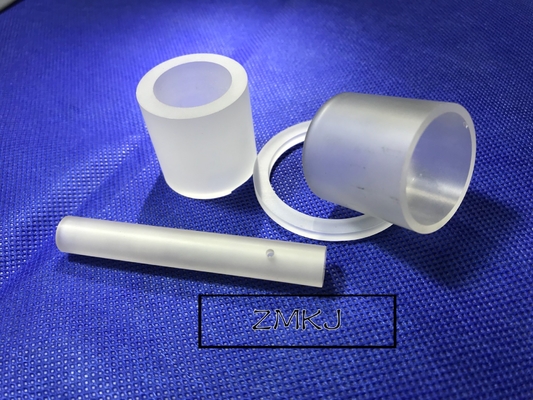

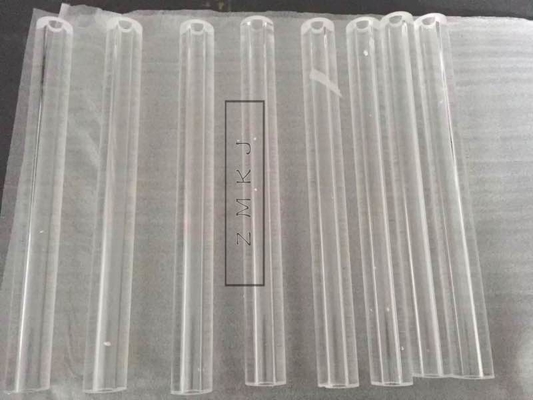

| tubos “Como-crecidos” del zafiro: | 1-200m m externo |
| Dimensiones |
Diámetro interno de hasta 200 milímetros, 0,5 - 50 milímetros de grueso de pared, 300-600 longitud de los tubos del milímetro |
| Orientación | C-AXIS en la longitud del tubo |
| Tubos pulidos del zafiro: |
Hasta 200 milímetros dentro del diámetro, 0,5 - 50 milímetros de grueso de pared, 10-350 longitud de los tubos del milímetro |
| Lingotes: | Diámetro/anchura 5-220 milímetros, grueso/longitud 5 – 250 milímetros |
| Calidad superficial | Como-corte, extremos/corte del diamante de la calidad del borde |
