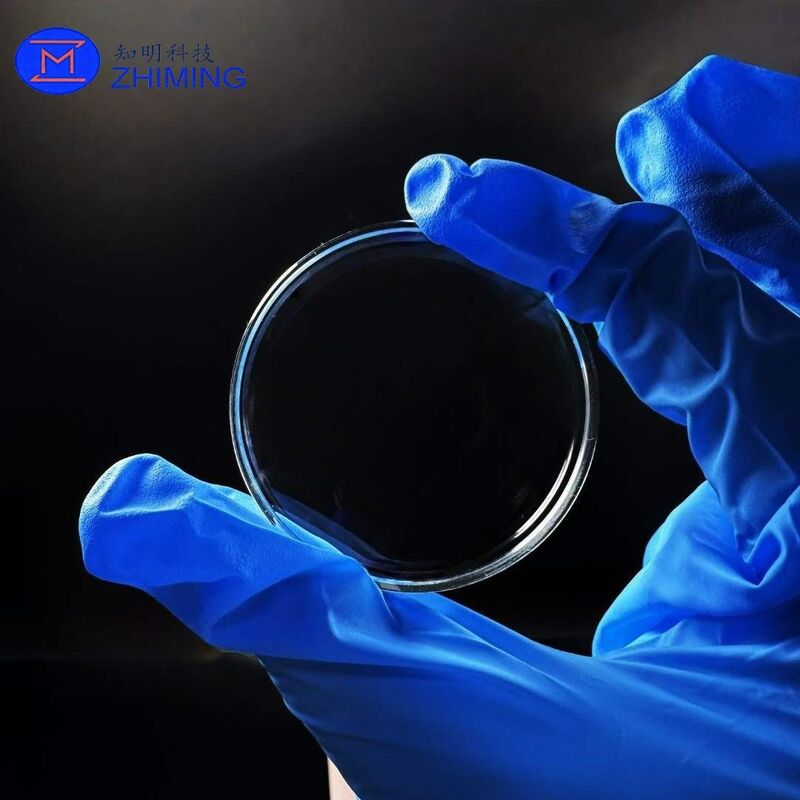

Ventanas de zafiro:Alumina α-Al2O3 de cristal único de alta pureza Completamente personalizable y altamente transparente

Resumen del producto

Las ventanas de zafiro son elementos ópticos de transmisión de alta precisión fabricados a partir de lingotes de alumina (α-Al2O3) de cristal único de alta pureza cultivados mediante el método de Kyropoulos.a través de múltiples procesos, incluido el corte orientadoComo material básico para los miradores industriales de gama alta, hereda todas las ventajas intrínsecas del zafiro de cristal único,Combinando una excelente homogeneidad óptica, resistencia a altas temperaturas, dureza mecánica superior, resistencia a la corrosión del plasma y aislamiento eléctrico excepcional.Sirve como una alternativa de actualización de gama alta a los materiales tradicionales del mirador, como la sílice fundida y el vidrio borosilicato.

El producto ofrece una alta transmitancia a través de una banda ancha desde el ultravioleta hasta el infrarrojo medio, y admite personalización tridimensional completa,Orientaciones cristalinas múltiples y varios recubrimientos ópticos para satisfacer las necesidades ópticasSe utiliza ampliamente en la fabricación de semiconductores, las industrias de alta temperatura, la óptica láser, la investigación química,Aeroespacial y defensa nacional, y puede funcionar de manera estable durante mucho tiempo en condiciones extremas como el bombardeo de plasma, la alta temperatura y presión, la fuerte corrosión y el alto vacío.

Principales características técnicas

1Sistema de material de cristal único de alta pureza
Hecha de cristal único de alumina de alta pureza de grado 4N5 (≥99,995%) cultivada por el método Kyropoulos, toda la ventana es un cristal único completo sin límites de grano, poros y segregación de impurezas.Con baja densidad de defectos internos y tensión uniforme, su consistencia óptica es muy superior a la de los materiales de cerámica y vidrio policristalinos, lo que garantiza una estabilidad de rendimiento a largo plazo en condiciones de trabajo extremas.

2. Rendimiento óptico de alta transmisión de amplio espectro

    Ofrece una excelente transmitancia en una banda ancha de 190nm UV a 4.5μm infrarrojo medio.El diseño de corte en plano C transmite a lo largo del eje óptico, reduciendo eficazmente la influencia de la birefringencia cristalina y garantizando la precisión de las imágenes ópticas y la detección.Los recubrimientos funcionales como los antirreflectores y los de alta reflexión están disponibles bajo petición para mejorar aún más la eficiencia óptica..

3Resistencia a altas temperaturas y choques térmicos.

    El material tiene un punto de fusión de hasta 2050 ° C y una temperatura de trabajo continua a largo plazo de hasta 1600 ° C en atmósfera oxidante.7×10−6/°C (variando con la orientación del cristal)El vidrio de cristal, que es mucho más bajo que el vidrio ordinario, puede soportar fuertes golpes térmicos sin agrietarse.haciendo que sea adecuado para escenarios térmicos extremos como hornos de tubos, reactores de alta temperatura y cámaras de plasma.

4Resistencia mecánica y resistencia al desgaste.
Tiene una dureza de Mohs de 9 (sólo superada por el diamante), una resistencia a la flexión de aproximadamente 400MPa y una resistencia a la compresión de aproximadamente 2000MPa.La superficie de la ventana es resistente al desgaste y a los arañazos, y puede resistir la erosión del flujo de aire a alta presión, la fricción de las partículas y los impactos mecánicos.y su vida útil es de 3-5 veces la de las ventanas de sílice fundido, reduciendo considerablemente los costes de operación y mantenimiento de los equipos.

5. Fuerte inertitud química y resistencia al plasma
Es casi insoluble en todos los ácidos fuertes, álcalis y disolventes orgánicos a temperatura ambiente, y solo se corroe lentamente por el ácido fluorhídrico y el ácido fosfórico caliente.También tiene una excelente resistencia al bombardeo de plasma, sin precipitación de partículas y envejecimiento del material durante los procesos de grabado y deposición de semiconductores,garantizar eficazmente la limpieza de la cámara y el rendimiento del producto.

6Excelente aislamiento eléctrico y propiedades dieléctricas
  El zafiro intrínseco de alta pureza tiene una resistividad a temperatura ambiente superior a 1014 Ω·cm, con excelente aislamiento eléctrico, constante dieléctrica estable y pérdida dieléctrica ultrabaja.Proporciona un aislamiento eléctrico fiable en condiciones de alto voltaje y alta frecuencia sin fugas, chispas e interferencias de la señal, adecuadas para escenarios especiales como el plasma de RF, los dispositivos de alta tensión y los microondas.

7.Capacidad de personalización de parámetros completos y de mecanizado de precisión
   Se admite la personalización en dimensiones completas de la forma, tamaño, grosor, orientación del cristal y precisión de la superficie.se pueden procesar formas escalonadas y especialesProcesamiento secundario, como el chanfrado de precisión, el corte de bordes, la perforación,Se puede completar el sellado de ranuras y metallización para que coincida con precisión con las interfaces de instalación y los requisitos de proceso de varios equipos.

8Control de limpieza de grado semiconductor
    Los productos de grado semiconductor adoptan múltiples procesos de limpieza ultralimpios, y son inspeccionados y envasados al vacío en salas limpias de clase 100 / clase 1000.Las partículas superficiales y los residuos de iones metálicos están estrictamente controladosSe pueden utilizar directamente en escenarios de procesos de alta pureza como la fabricación de obleas y el grabado de plasma, con un certificado completo de análisis (COA) proporcionado.

Especificaciones estándar

Aplicaciones típicas

1. Fabricación de semiconductores: ventanas de cámara, ventanas de vacío y ventanas de protección de plasma para grabadoras, equipos de deposición PVD/CVD resistentes a la corrosión del plasma y que garanticen la limpieza del proceso
2. Industria de altas temperaturas: ventanas de observación para hornos de tubo, hornos de sinterización de alta temperatura y reactores de alta presión,resistente a altas temperaturas de 1600 °C y choque térmico para un funcionamiento prolongado
3. Campo láser óptico: ventanas de protección de salida láser de alta potencia, ventanas de detección de espectrómetro, ventanas de instrumentos ópticos UV/IR, lentes de protección de sensores
4. Investigación química y científica: Puertos de observación de transmisión de luz para cámaras de reacción altamente corrosivas, ventanas de observación de fluidos de alta presión, ventanas de reactor de laboratorio de alta temperatura
5. Aeroespacial y campos especiales: ventanas de detección de infrarrojos, componentes ópticos de protección resistentes a la radiación, miradores de detección de aguas profundas resistentes a la presión

Control de calidad
Se establece un sistema de control de calidad de todo el proceso que abarca desde la selección de lingotes hasta la entrega del producto terminado, y cada ventana se somete a una inspección multidimensional estricta.Los elementos básicos de inspección incluyen:: Verificación XRD de la desviación de orientación del cristal, inspección de la uniformidad del tamaño y del grosor de la oblea, pruebas de interferencia de plano y paralelismo, rugosidad de la superficie y detección de defectos,inspección completa de los defectos visualesSe puede proporcionar un certificado completo de análisis (COA) para todos los grados de productos.Los productos semiconductores siguen estrictamente las especificaciones de embalaje limpio, garantizando parámetros precisos del producto y un rendimiento estable para cumplir con los estrictos requisitos de los escenarios de investigación industrial y científica de gama alta.
