Oblea de vidrio de cuarzo de 2 pulgadas DSP SSP Diámetro 50,8 mm

Estoy en línea para chatear ahora

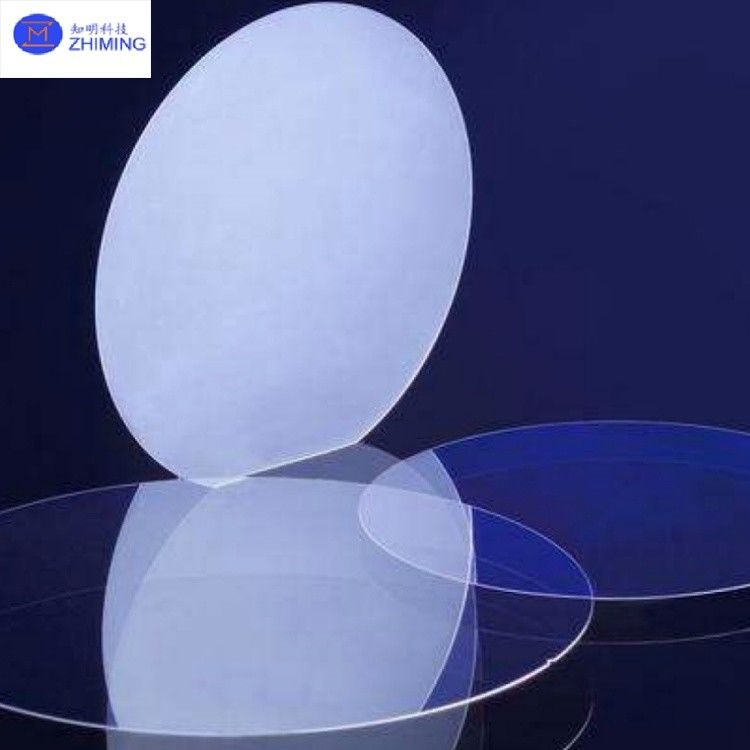

Oblea de vidrio de cuarzo de 2 pulgadas DSP SSP Diámetro 50,8 mm

2 Inch Quartz Glass Wafer DSP SSP Diameter 50.8mm
2 Inch Quartz Glass Wafer DSP SSP Diameter 50.8mm 2 Inch Quartz Glass Wafer DSP SSP Diameter 50.8mm 2 Inch Quartz Glass Wafer DSP SSP Diameter 50.8mm

Ampliación de imagen :  Oblea de vidrio de cuarzo de 2 pulgadas DSP SSP Diámetro 50,8 mm

Datos del producto:
Lugar de origen: China.
Nombre de la marca: ZMSH
Certificación: rohs
Número de modelo: Wafer de cuarzo de 5 cm
Pago y Envío Términos:
Cantidad de orden mínima: 10
Precio: by case
Detalles de empaquetado: Paquete en la limpieza de 100 grados
Tiempo de entrega: 5-8weeks
Condiciones de pago: T/T
Descripción detallada del producto
Diámetro: 2 pulgadas (50,8 mm) Rango de espesor: 0.1mm~1.0mm
Pureza de materiales: el ≥99.99% Roughness de la superficie (Ra): ≤5nm
Variación del grosor total: ≤10μm Transmitancia (@193nm): > 90%
Resaltar:

Oblea de vidrio de cuarzo procesada con precisión

,

Oblea de vidrio de cuarzo de 2 pulgadas

,

Oblea de vidrio de cuarzo DSP



Resumen técnico de la oblea de cuarzo de 2 pulgadas.



2 pulgadas de precisión procesado de cristal de cuarzo Wafer DSP SSP Diámetro 50,8 mm





Las obleas de cuarzo de 2 pulgadas son sustratos de grado semiconductor fabricados a partir de dióxido de silicio de alta pureza (SiO2),obtención de una planitud a nivel de micrones mediante técnicas de procesamiento de precisión como el corte CNC y el pulido con láserEstas obleas se adhieren a los estándares SEMI y admiten la personalización en dimensiones y grosor (tolerancia ± 0,02 mm), satisfaciendo las aplicaciones en optoelectrónica,MEMS (sistemas micro-electro-mecánicos), y envases de semiconductores.





ZMSH se especializa en la producción personalizada de geometrías no estándar (por ejemplo, aberturas no estándar, grosor graduado) y tratamientos superficiales avanzados (recubrimientos antirreflectores (AR),películas hidrofóbicas) para satisfacer las necesidades únicas de los clientes. Un riguroso control de calidad de todo el proceso garantiza el cumplimiento de las especificaciones estrictas, desde el ensayo de la materia prima (contenido de hidroxilo < 50 ppm) hasta la inspección final de AOI,garantía de la variación total del grosor (TTV) <0.005 mm y rugosidad de la superficie Ra < 1,5 nm. Para proyectos urgentes, ZMSH ofrece servicios de respuesta rápida, incluidos prototipos de pequeños lotes (mínimo 10 unidades) y entrega acelerada (72 horas de respuesta) para satisfacer las demandas urgentes.








Especificación paraWafer de cuarzo de 2 pulgadas





Pel aramétrico Especificación
Diámetro 2 pulgadas (50,8 mm)
Rango de espesor 0.1 mm~1.0 mm
La pureza material ≥ 99,99%
Roughness de la superficie (Ra) ≤ 5 nm
Variación del grosor total ≤ 10 μm
Transmittance (@193nm) > 90%
Coeficiente de expansión térmica - 0,55 × 10 - 6 °C
Punto de ablandamiento - 1665°C










Características clave de una masa de cuarzo de 2 pulgadas



Oblea de vidrio de cuarzo de 2 pulgadas DSP SSP Diámetro 50,8 mm 0

1Excelencia óptica.



· Transmitancia de amplio espectro: > 90% de transmitancia en el rango ultravioleta (185 ∼ 3500 nm), con un rendimiento superior en la banda de onda UV corta (185 nm) en comparación con el vidrio convencional.



· Baja expansión térmica: coeficiente de expansión térmica (CTE) de 0,52×10−6/°C (535°C), resistente a temperaturas de largo plazo de hasta 1100°C y exposición a corto plazo a 1450°C.





2. Estabilidad mecánica y química



· Alta resistencia: resistencia a la flexión 2×3 veces la del vidrio estándar, dureza de Mohs 7.



· Resistencia a la corrosión: 30 veces mayor resistencia a los ácidos que la cerámica, ideal para ambientes químicos agresivos.





3- Aislamiento eléctrico.



· Resistencia superior a 1018 Ω·cm, con baja pérdida dieléctrica a altas frecuencias, por lo que es adecuado para circuitos y sensores de RF.








Aplicaciones básicas de una masa de cuarzo de 2 pulgadas



Oblea de vidrio de cuarzo de 2 pulgadas DSP SSP Diámetro 50,8 mm 1

1Fabricación de semiconductores



· Substratos para sensores de imagen CMOS y envases de chips RFID, que permiten el envasado a nivel de obleas (WLP) para una mayor integración.

· Substratos de los dispositivos MEMS (por ejemplo, sensores de presión, acelerómetros) que garanticen la estabilidad estructural de los microcomponentes.





2. Sistemas optoelectrónicos



• ventanas de láser UV y acopladores de comunicación de fibra óptica, aprovechando las capacidades de transmisión UV.

· Ventanas ópticas aeroespaciales resistentes a la radiación y al ciclo térmico.





3. Medicina y Investigación



· Componentes ópticos de alta temperatura para sistemas de imagen endoscópica.

• Ventanas de observación resistentes al calor para reactores de laboratorio.








Recomendaciones para- ¿ Qué?Placas de ventanas irregulares de cuarzo





Diseñadas para sistemas ópticos especializados, estas ventanas cuentan con tecnología de corte de superficie de forma libre, que admite apertura asimétrica y configuraciones de espesor graduado.



· Ventanas de corte angular: optimizadas para los ángulos de incidencia de la trayectoria de la luz para minimizar las pérdidas de reflexión.

· Ventanas a través de agujeros: habilitar la integración de múltiples sensores.

· Prototipos rápidos: 3­5 días para muestras, lotes pequeños de < 500 unidades y servicios de recubrimiento al vacío (por ejemplo, recubrimientos AR/reflectores) para aplicaciones militares y de investigación.






Oblea de vidrio de cuarzo de 2 pulgadas DSP SSP Diámetro 50,8 mm 2Oblea de vidrio de cuarzo de 2 pulgadas DSP SSP Diámetro 50,8 mm 3








Preguntas frecuentes





1P: ¿Por qué elegir las obleas de cuarzo de 2 pulgadas?

R: las obleas de cuarzo de 2 pulgadas son sustratos de grado semiconductor hechos de dióxido de silicio de alta pureza (SiO2),obtención de una planitud a nivel de micrones mediante técnicas de procesamiento de precisión como el corte CNC y el pulido con láserEstas obleas se adhieren a los estándares SEMI y admiten la personalización en dimensiones y grosor (tolerancia ± 0,02 mm), satisfaciendo las aplicaciones en optoelectrónica,MEMS (sistemas micro-electro-mecánicos), y envases de semiconductores.





2P: ¿Cuáles son las aplicaciones principales de las obleas de cuarzo de 2 pulgadas?

R: Se utilizan principalmente en la fabricación de semiconductores (sensores de imagen CMOS, envases de chips RFID), ventanas láser UV, acopladores de comunicación de fibra óptica y componentes ópticos aeroespaciales.Su compatibilidad con el embalaje a nivel de obleas (WLP) y tratamientos de superficie personalizables (e.g., recubrimientos antirreflectores (AR) mejoran la integración y el rendimiento en sistemas de alta precisión.
