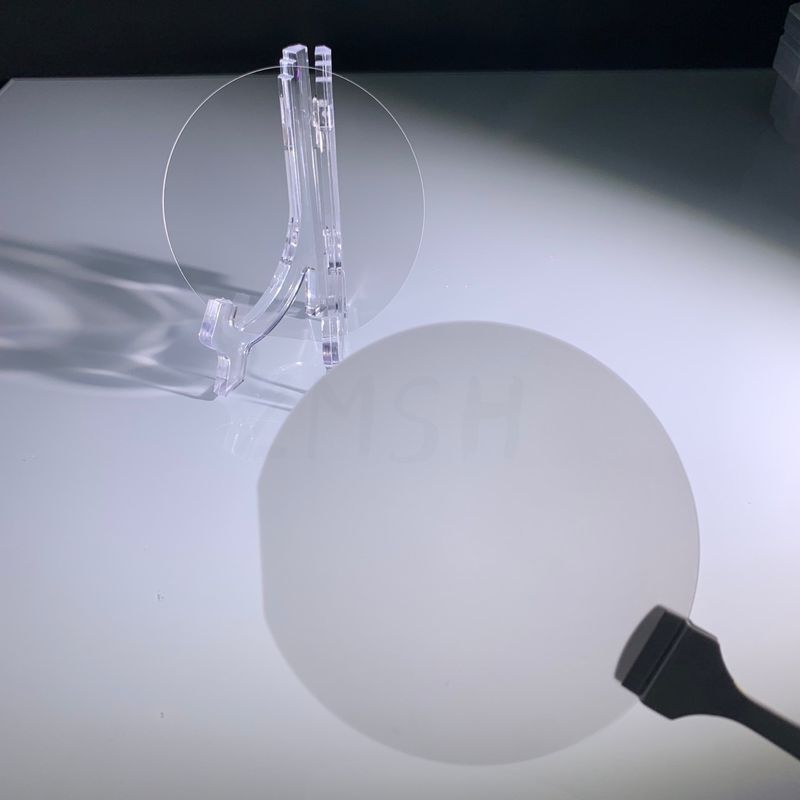

4inch SSP Sapphire Wafer Quartz Glass Thickness 0.1m m 0.15m m 0.2m m
  • 4inch SSP Sapphire Wafer Quartz Glass Thickness 0.1m m 0.15m m 0.2m m
  • 4inch SSP Sapphire Wafer Quartz Glass Thickness 0.1m m 0.15m m 0.2m m
  • 4inch SSP Sapphire Wafer Quartz Glass Thickness 0.1m m 0.15m m 0.2m m
  • 4inch SSP Sapphire Wafer Quartz Glass Thickness 0.1m m 0.15m m 0.2m m

4inch SSP Sapphire Wafer Quartz Glass Thickness 0.1m m 0.15m m 0.2m m

Lugar de origen China
Nombre de la marca zmkj
Certificación Cz/ Rohs/ GSG
Número de modelo 4.125/6.125/6inch/8inch
Detalles del producto
Material:
Al2O3 monocristalino
orientación:
plano c
Superficie:
dsp o ssp
Grueso:
650 um +/- 25 um (SSP), 600 um +/- 25 um (DSP)
TTV:
<20um>
Application1:
pss de la placa portadora del semiconductor/SOS/óptico
Application2:
Semiconductor que graba al agua fuerte el portador de la epitaxia
Alta luz:

SSP Sapphire Wafer Quartz Glass

,

4inch Sapphire Wafer

,

silicio de 0.15m m en Sapphire Wafers

Descripción de producto

grueso 0.1m m del vidrio de cuarzo de la oblea del zafiro de 4inch SSP 0.15m m 0.2m m



vidrio de cuarzo de la oblea del zafiro del grueso de 4inch 100um 200um 300um

el lado simple o doble del C-avión de 4inch Sapphire Wafer pulió el solo cristal Al2O3

avión solo Crystal Sapphire Wafer de 4inch Dia100mm A

eje solo Crystal Sapphire Wafer Sapphire Substrates de 2inch Dia50mm C
 8inch diámetro 159m m solo Crystal Sapphire Wafer For Epi - portador listo
la oblea del zafiro de R-AXIS del c-avión de 4inch/5inch/6inch/6.125inch/8inch (1-102) (10-10), substratos del zafiro de dia200mm, oblea pulida lado para epi-listo llevada, substratos del zafiro, del zafiro del doble de 2-6inch C-AXIS lente óptica cristalina Al2O3, lado doble pulió la superficie 8" del SSP el C-avión de Sapphire Carrier Wafer (0001) con el mejor precio, 8inch diámetro 159m m solo Crystal Sapphire Wafer For Epi - portador listo







Características del substrato del zafiro de ZMSH



4inch SSP Sapphire Wafer Quartz Glass Thickness 0.1m m 0.15m m 0.2m m 0

Especificaciones de Sapphire Wafer, 4 pulgadas, C-avión (0001), grado primero



Artículo C-avión 4-inch (0001) 650μm Sapphire Wafers
Crystal Materials El 99.999%, pureza elevada, Al2O3 monocristalino
Grado Primero, Epi-listo
Orientación superficial C-avión (0001)
apagado-ángulo del C-avión hacia M-AXIS 0,2 +/- 0.1°
Diámetro 100,0 milímetro +/- 0,1 milímetros
Grueso μm 650 +/- μm 25
Orientación plana primaria Uno-avión (11-20) +/- 0.2°
Longitud plana primaria 30,0 milímetro +/- 1,0 milímetros
Solo lateral pulido Front Surface Epi-pulido, Ra < 0="">
(SSP) Superficie trasera Tierra fina, Ra = 0,8 μm al μm 1,2
Lateral doble pulido Front Surface Epi-pulido, Ra < 0="">
(DSP) Superficie trasera Epi-pulido, Ra < 0="">
TTV < 20="">
ARCO < 20="">
DEFORMACIÓN < 20="">
Limpieza/que empaqueta Recinto limpio de la clase 100 que limpia y que empaqueta al vacío,
25 pedazos en un casete que empaqueta o empaquetado de la pieza única.



Propiedades eléctricas del zafiro
Resistencia, ohmio x cm en el °C 200-500: 1011 - 1016
Constante dieléctrica: 10,0
Fuerza dieléctrica, V/cm: 4 x 105
Tangente de la pérdida: 1 x 10-4





Uso

Algunas propiedades de clave de las obleas del zafiro incluyen su alta conductividad termal, alta fuerza mecánica, resistencia excelente de la sustancia química y del rasguño, y transparencia en las regiones visibles y del infrarrojo cercano del espectro. Estas propiedades hacen las obleas del zafiro bien adaptadas para una amplia gama de usos en ambientes duros, tales como temperatura alta, alta presión, y condiciones corrosivas.





¿Cuál es la aspereza del substrato del zafiro?
Nuestros substratos ‘estándar’ del zafiro se han pulido a una calidad superficial de 60/40 rasguño-empuje, tienen una aspereza del RMS de ~0,3 nanómetro, y son convenientes para la mayoría de los usos (espectroscopia incluyendo o deposición de la fino-película).





Proceso de producción

1. Crecimiento cristalino: El zafiro monocristal se crece típicamente usando el método de Verneuil o el método de Kyropoulos. En el método de Verneuil, una forma pulverizada del óxido de aluminio (Al2O3) se derrite usando una llama da alta temperatura y después se permite refrescarse y solidificar en un solo cristal. En el método de Kyropoulos, un cristal de semilla se sumerge en un baño de Al2O3 fundido y se retira lentamente mientras que gira, permitiendo que el cristal crezca del derretimiento.

2. El cortar y el formar: Una vez que se ha crecido el cristal, se corta en las obleas usando una sierra del diamante o un laser. Las obleas después se forman y se pulen al grueso deseado y al final superficial.

3. Limpieza: Las obleas del zafiro se limpian usando una combinación de métodos mecánicos, químicos, y ultrasónicos para quitar cualquier contaminante superficial y para preparar la superficie para transformación.

4. Doping: En algunos casos, los dopantes se pueden añadir a las obleas del zafiro para alterar sus propiedades eléctricas o ópticas. Esto se hace típicamente usando métodos de la implantación o de la difusión de ion.

5. Aguafuerte: Las obleas del zafiro se pueden grabar al agua fuerte usando una variedad de procesos químicos o plasma-basados para crear modelos o características en la superficie. Esto es de uso general en la fabricación de dispositivos microelectrónicos.

6. Metrología: Las obleas del zafiro entonces se sujetan a las diversas técnicas de la metrología para medir su grueso, llanura, aspereza de superficie, y otras propiedades. Esto es importante asegurarse de que las obleas resuelven las especificaciones requeridas para el uso previsto.

7. Empaquetado: El paso final en el proceso de producción es empaquetar las obleas del zafiro para el envío a los clientes. Esto implica típicamente el colocar de las obleas en envases protectores para prevenir daño durante el transporte y el almacenamiento.

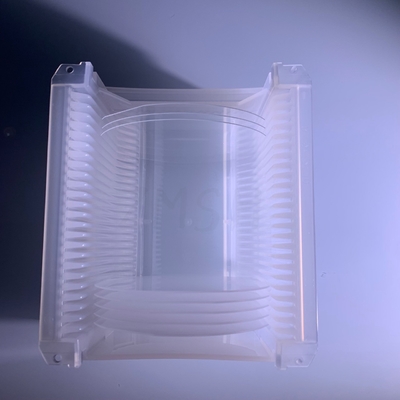

Embalaje de las obleas del zafiro

 4inch SSP Sapphire Wafer Quartz Glass Thickness 0.1m m 0.15m m 0.2m m 14inch SSP Sapphire Wafer Quartz Glass Thickness 0.1m m 0.15m m 0.2m m 2

Productos relacionados

4inch SSP Sapphire Wafer Quartz Glass Thickness 0.1m m 0.15m m 0.2m m 3




FAQ:

Q: ¿Cuál es su MOQ?
: (1) para el inventario, el MOQ es 10pcs.
(2) para los productos modificados para requisitos particulares, el MOQ es 25pcs para arriba.

Q: ¿Cuál es la manera de envío y de coste?
: (1) aceptamos DHL, Fedex, el ccsme etc.
(2) si usted tiene su propia cuenta expresa, es grande. Si no, podríamos ayudarle a enviarlos.
La carga está de acuerdo con el acuerdo real.

Q: ¿Cuál es plazo de expedición?
Para el inventario: la entrega es 5 días laborables después de que usted pone la orden.
Para los productos modificados para requisitos particulares: la entrega es 2 o 3 semanas después de que usted pone la orden.

Q: ¿Usted tiene productos estándar?
: Nuestros productos estándar en stock.as como 4inch 0.65m m, oblea pulida 0.5m m.
Q: ¿Cómo pagar?
: 50%deposit, dejado antes de la entrega T/T,
Q: ¿Puedo modificar los productos para requisitos particulares basados en mi necesidad?
: Sí, podemos modificar el material, las especificaciones y la capa para requisitos particulares óptica para su óptico
componentes basados en sus necesidades.


Éntrenos en contacto con en cualquier momento

86-1580-1942596
Rm5-616, No.851, avenida de Dianshanhu, área de Qingpu, ciudad de Shangai, CHINA
Envíenos su investigación directamente
