Zafiro pulido lado doble Windows para los usos del reconocimiento de la huella dactilar

Lugar de origen China
Nombre de la marca zms
Número de modelo lens-001
Cantidad de orden mínima 30pcs
Precio by case
Detalles de empaquetado caja del cartón
Tiempo de entrega 2-4 semanas
Condiciones de pago L / C, T / T
Capacidad de la fuente 1000pcs/month
Datos del producto
transmisividad ligera de la visión el 85% industria el producto electrónico protege la cubierta de cristal, vidrio llevado, óptico, oblea epi-lista
Materiales 99,999% Al2O3 color Transparente descolorido
advantagement dureza 9,0, resistencia de desgaste, usuario de los usos el vidrio de la cámara del iphone, teléfono, protege la ventana
Alta luz

lente del vidrio del zafiro

,

ventana de cristal del zafiro

Deja un mensaje
Descripción de producto

La lente de cristal del zafiro Al2O3 para la ventana, zafiro llevó los substratos. lente del vidrio óptico por el zafiro, cristal del sapphie





1. característica del zafiro
+ puede ser modificado para requisitos particulares como tamaño del diseño, forma, chaflán biselado, tolerancia, ilustraciones;
+ tenga tamaño normal en existencia;
+ extensamente uesd para el vidrio de reloj, la ventana óptica, la lente, el etc militry;
+ el material es zafiro sintético (dureza 9H);
+ llanura: <20> + calidad superficial: 40/20;

El zafiro es uno de los materiales más duros, y posee la transmisión muy buena durante la gama de espectro visible y cercano del IR. Es ampliamente utilizado como ventana óptica en el infrarrojo y los equipos militares del infrarrojo lejano, aparato e instrumentos del satélite y tecnología espacial, y navegación y vuelo espacial, tal como alcance infrarrojo de la noche/cámara de la vista y de la visión nocturna, etc. La ventana del cristal de zafiro se aplica intensivo en campos de alta tecnología.

Las ventanas ópticas del zafiro son ideales para los usos donde están una consideración la alta presión, el vacío, o las atmósferas corrosivas. El zafiro, una sola forma cristalina de Al2O3, es resistente al ataque por los ácidos fuertes debido a su alta constante dieléctrica. Tiene alta fuerza compresiva y un punto de fusión elevada. Es también resistente a la radiación ULTRAVIOLETA que oscurece.

Especificación de la propiedad
Grueso 0.5-50m m
Tolerancia 0.005m m del tamaño
Tierra del final del borde y biselado
Rasguño-empuje del campo común 40-20 de la calidad superficial
Llanura superficial el mejor λ/4 @ 633 nanómetro
Minuto del arco del paralelismo ≤3 (mrad ≤0.9)
Abertura clara el >80% del diámetro central
Dureza (Knoop) 1370 kilogramos mm-2
Módulo de Young 3,4 x N 1011 m-2
Límite termal 22 W m-1 K-1
K-1 del coeficiente 8,4 x 10-6 de la extensión termal

Nuestra compañía proporciona las solas obleas cristalinas del zafiro por método de KY, nosotros puede suministrar el lingote del zafiro (2inch, 4inch, 6inch, 8inch), oblea del zafiro (sola/lado del doble que pule), el bloque del zafiro,

toda clase de ventana óptica del zafiro (aplicada al equipo óptico, cámara de la industria, relojes del teléfono celular

y otros componentes ópticos especiales), si usted tiene cualesquiera requisitos, nos entran en contacto con por favor,

mirada adelante a su cooperación.





Usos del zafiro:



1. Appliations del vidrio de cubierta del substrato 2.mobile del LED

el 3.wristwatch y el otro vidrio de cubierta de los productos electrónicos de consumo

usos del reconocimiento 4.fingerprint

usos 5.Military

6. matriz del laser y usos ópticos del elemento

la semilla 7.sapphire para el cristal crece

joyería 8.artificial

9.mecanical parte usos del transporte

bola 10.sapphire para detectar el instrumento





tamaño 2.Common para la lente del zafiro

Materiales: grado óptico del zafiro 99,999%, ninguna burbuja, color y cristal boundar.

tamaño: dia0.5~dia300mm

tamaño: Dia10x0.5mmt (tamaño de muestra de las imágenes)

Orientación: C (0001) ±1°, (autorización de A, de R, de M, de C)

Tolerancia: ±0.03mm (el mejor en ±0.01mm)

superficie: lado doble poshlied (1sp también muy bien)

Ra: <0.5nm (<0.3nm común)

SD: 40/20, 60/40 (campo común 40/20)

Flatnees: Lambda del 1/2 (o 1/4,1' ~2', es aceptable)



especificación para los substratos llevados

Materiales cristalinos 99,995% pureza elevada, Al monocristalino2 O3 de 2-3 grados
Orientación superficial de la oblea C-AXIS (0001) compensa a M (1-100)/A (11-20) 0.2°±0.05°/0.3°±0.1°/±0.25°
Diámetro ± de 50.8m m ± 0.25m m/100,0 del ± de 0.1m m/de 76.2m m 0.4m m/125,0 ± del ± 0.3m m/150,0 0.3m m
Grueso 330um ± 10um 430um ± 10um 500um ± 15um
Plano importante ± 0.2° de Uno-AXIS (1 1-2 0)
Longitud plana importante ± de 16.0m m ± de 1.0m m/de 22.0m m 1.0m m/32,5 ± del ± 1.0m m/47,5 2.5m m
De menor importancia Ninguno
Final superficial delantero Epi pulió, Ra< 0="">
Superficie trasera SSP: Tierra fina, Ra 0,4 a 1.0um; DSP: Pulido
Condición del borde Defectos de borde para no exceder SEMI M3-91
TTV <15um> <10um> <10um>
ARCO <15um> <10um> <10um>
Deformación <15um> <10um> <10um>
Burbuja y color Ningunos por la inspección visual en luz intensiva
Límite de tierra Ningunos por la inspección visual en luz fluorescente
Limpieza Contaminación visible libre
Empaquetado Empaquetado en un ambiente del sitio limpio de la clase 100, en casetes de 25pcs o de solo fluroware, bajo atmósfera del nitrógeno.
Nota R-avión (1-1 0 2), Uno-aviones (1 1-2 0), y M-aviones (1-1 0 0) está disponible; La especificación del cliente no enumerada arriba está también disponible a petición.

3. Nuestros productos

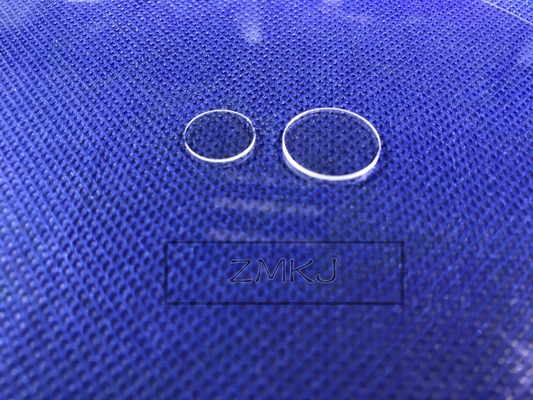

Zafiro pulido lado doble Windows para los usos del reconocimiento de la huella dactilar 0

la otra forma y tamaño que podemos proporcionar

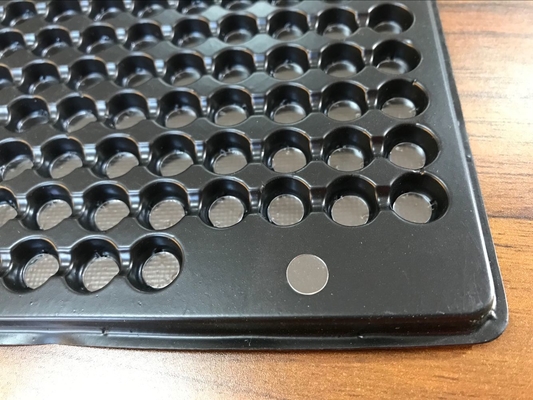

Zafiro pulido lado doble Windows para los usos del reconocimiento de la huella dactilar 1

También suministramos al profesional otras obleas de semiconductor aslike abajo

Zafiro pulido lado doble Windows para los usos del reconocimiento de la huella dactilar 2
