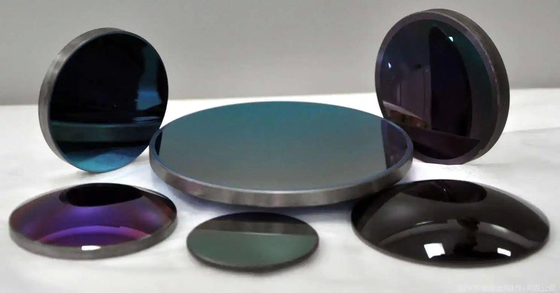

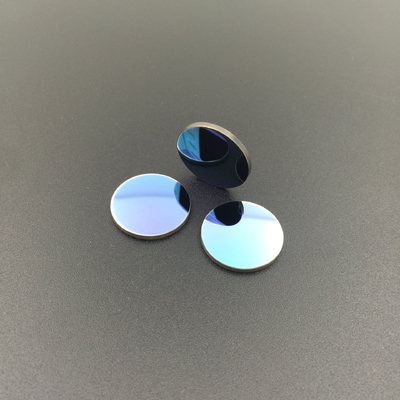

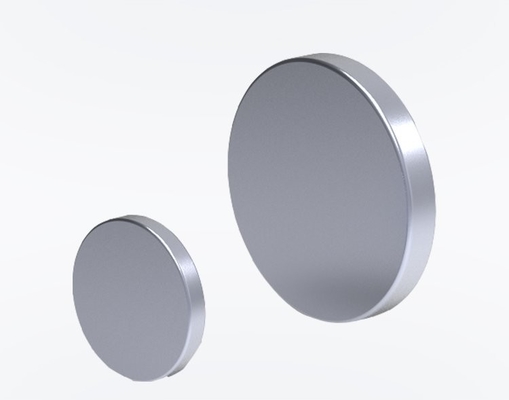

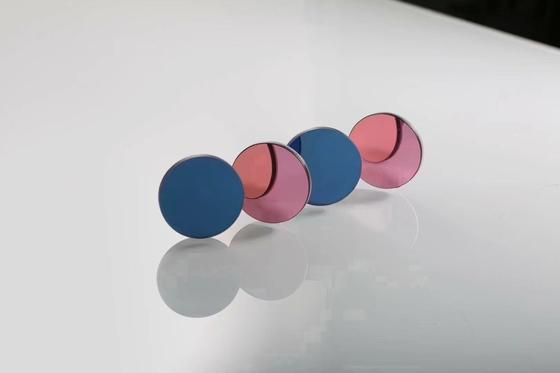

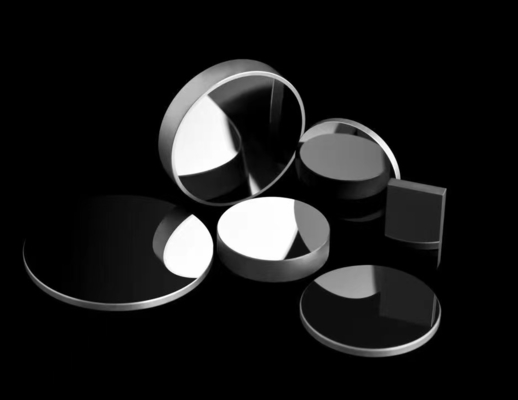

GE modificado para requisitos particulares Crystal Window For 8 - Um lente óptica infrarroja de la banda de la longitud de onda 12
  • GE modificado para requisitos particulares Crystal Window For 8 - Um lente óptica infrarroja de la banda de la longitud de onda 12
  • GE modificado para requisitos particulares Crystal Window For 8 - Um lente óptica infrarroja de la banda de la longitud de onda 12
  • GE modificado para requisitos particulares Crystal Window For 8 - Um lente óptica infrarroja de la banda de la longitud de onda 12
  • GE modificado para requisitos particulares Crystal Window For 8 - Um lente óptica infrarroja de la banda de la longitud de onda 12
  • GE modificado para requisitos particulares Crystal Window For 8 - Um lente óptica infrarroja de la banda de la longitud de onda 12

GE modificado para requisitos particulares Crystal Window For 8 - Um lente óptica infrarroja de la banda de la longitud de onda 12

Lugar de origen China
Nombre de la marca ZMSH
Certificación ROHS
Número de modelo Ge-001
Detalles del producto
Materiales:
Solo cristal de GE
industria:
ventanas ópticas infrarrojas 8-14um
Tipo:
N-type/P-Type/sin impurificar
Diámetro:
0.5~150m m
Superficie:
pulido/etced
Grueso:
0.5m m
Resistencia:
los 0.1~60ohm.cm
Llanura:
<1>
Capa:
AUTORIZACIÓN
Alta luz:

GE modificado para requisitos particulares Crystal Window

,

12um GE Crystal Window

,

Oblea infrarroja de la lente óptica

Descripción de producto





germanio de 4inch 6inch

Obleas de los substratos de GE de los solos cristales, lente óptica modificada para requisitos particulares de GE



P-tipo N-tipo obleas de 2inch 3inch 4inch del germanio del substrato de GE



Substratos del germanio

Uso: oblea del germanio usada en la producción de dispositivo de semiconductor, dispositivo óptico del rayo infrarrojo, material de hundimiento de la célula solar.



Términos principales de la propiedad
Método de producción Método de Czochralski (CZ)
Crystal Structure Cubo
Constante del enrejado a=5.65754Å
Densidad 5.323g/cm3
Punto de fusión 937.4℃
Material dopado Ningunos doparon o Sb dopado El indio o el galio dopó
Tipo /N P
Resistencia >los 35Ωcm0.05Ωcm los 0.05~0.1Ωcm
EPD <4><4>
Tamaño 10x3,10x5,10x10,15x15, 20x15,20x20,
  dia2” x0.33mmdia2” x0.43mm15x15mm
Grueso 0.5m m, 1.0m m
Polaco Sola cara o cara doble
Orientación <100><110><111>, ±0.5º
Exactitud direccional de la cara cristalina ±0.5°
Exactitud direccional del borde 2° (la petición especial se podría modificar para requisitos particulares debajo de 1°)
Cartabón que esquila exactitud direccional Modificado para requisitos particulares por la petición especial, dirección de proceso del borde por el ángulo especial (inclinación 1°-45°) de la oblea
Ra: ≤5Å (los 5µm×5µm)
Paquete Bolso de limpieza de 100 grados, sitio de limpieza estupendo 1000Grade





El germanio (GE) es el material preferido de la lente y de la ventana para los sistemas infrarrojos de la proyección de imagen del alto rendimiento en um la banda de la longitud de onda 8-12. Su alto índice de refracción hace el ideal de GE para los sistemas de la proyección de imagen de la energía baja debido a curvatura superficial mínima. La aberración cromática es pequeña, a menudo eliminando la necesidad de la corrección.


Debido a su alta dureza de Knoop, germanio es de uso frecuente en los sistemas infrarrojos que requieren un grado más alto de dureza. Debido a su alto índice de refracción, cubrimos generalmente el germanio con la capa de antireflejos. Los wavebands comunes son 3~12um o 8~12um.
Después de que se caliente el germanio, su transmisividad disminuirá con el aumento de temperatura. En realidad, el germanio se utiliza mejor en un ambiente donde está la temperatura debajo del ℃ 100. Cuando se utiliza en un sistema que sea sensible cargar requisitos, se recomienda que los diseñadores tienen en cuenta las características de alta densidad del germanio.


El ratio del tamaño de la lente al grueso resolverá la proporción de proceso, y el peso cumplirá los requisitos de diseño.
La gama del diámetro de lentes y de ventanas del germanio producidas por nuestra compañía es 5~260m m, la exactitud superficial puede alcanzar 20/10, y la llanura superficial puede alcanzar: λ/10@633nm (el ratio de grueso de la lente al diámetro se ajustará a la proporción de proceso).
podemos procesar y modificar diversos microprocesadores del germanio, ventanas del germanio y los espejos planos del germanio para requisitos particulares para usted
Uso como ventana, la lente, el beamsplitter, la prisma del ATR o filtro en espectrómetros y en toma de imágenes térmica.



Los productos ofrecen para la lente óptica de GE
usos: lente óptica infrarroja Absorbencia ≤0.03
diámetro (milímetro): 12mm-380m m Módulo de la ruptura ≥75
longitud (milímetro): modificado para requisitos particulares Dureza (kg/cm2): 800
resistencia: 1-50Ω, ≥50Ω Densidad (g/cm3): 5,33
: el 10% Módulo joven (Gpa): 103
orientación: 111 El ratio de Poisson: 0,28



de la orientación:

0.5º Conductividad termal (Wm-1k-1): 59
tipo: Tipo de N expansivity termal 6,1
índice de refracción (el 10µm): 4,0026 HeatCal/específico (g.k): 0,074
  <1> Punto de fusión (℃): 937

coeficiente termal del índice de refracción

(el 10.6µm, 10ˉ6/℃ˉ1):

400 Constante dieléctrica | permitividad: 16 16



Productos finales ópticos de las ventanas
Oblea de GE para el grado óptico:

SL.No Especificaciones materiales:
1 Forma cristalina: Policristalino
2 Tipo de la conductividad: n-tipo
3 Coeficiente de absorción, en 25°C 0.035cm-1 @10.6µm máximo
4 Resistencia típica: 3-40 ohmio-cm
5 tamaño dia1-150mmxthickness0.5-20mm
6 Dureza de Mohs: 6,3
7 Contenido en oxígeno: < 0="">
8 Agujeros e inclusiones: <0>
9 superficie lapped/1sp/2sp
10 S/D 40/20,20/10,60/40,80/50,
11 Llanura1/4~1/10lambda



GE modificado para requisitos particulares Crystal Window For 8 - Um lente óptica infrarroja de la banda de la longitud de onda 12 0

GE modificado para requisitos particulares Crystal Window For 8 - Um lente óptica infrarroja de la banda de la longitud de onda 12 1

GE modificado para requisitos particulares Crystal Window For 8 - Um lente óptica infrarroja de la banda de la longitud de onda 12 2

FAQ:

Q: ¿Cuál es su MOQ?

: (1) para el inventario, el MOQ es 3pcs.

(2) para los productos modificados para requisitos particulares, el MOQ es 25pcs para arriba.



Q: ¿Cuál es plazo de expedición?

: (1) para los productos estándar

Para el inventario: la entrega es 5 días laborables después de que usted pone la orden.

Para los productos modificados para requisitos particulares: la entrega es 2 o 3 semanas después de que usted pone la orden.

(2) para los productos especial-formados, la entrega es 4 workweeks después de que usted ponga la orden.



Q: ¿cómo está la manera del envío y de coste?

: (1) aceptamos DHL, Fedex, el ccsme etc antes de 100% por adelantado antes de entrega.

(2) si usted tiene su propia cuenta expresa, es grande. Si no, podríamos ayudarle a enviarlos.

La carga está de acuerdo con el acuerdo real.



Q: ¿Puedo modificar los productos para requisitos particulares basados en mi necesidad?

: Sí, podemos modificar el material para requisitos particulares, especificaciones para sus componentes ópticos

de acuerdo con sus necesidades.
