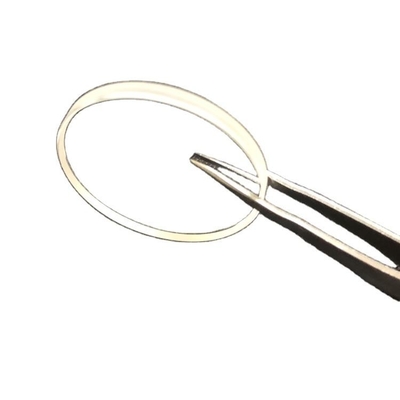

AR que cubre a Sapphire Glass Crystal Semiconductor Wafer

1. Sapphire Introduce en el advantagement

1. Aislamiento eléctrico, es 10000 veces del vidrio usual, 30 veces de cerámica,

   y 150 veces del acero inoxidable.

2. resistente de alta temperatura, Sapphire Round/ventana óptica rectangular puede trabajar

   debajo de 1200°C continuamente, y en breve periodo de tiempo puede incluso trabajar debajo de 1450°C,
su temperatura de ablandamiento es 1650°C, y la temperatura de fusión es 1750-1800°C.

3. Estabilidad excelente del choque termal

4. Resistente a la corrosión, excepto el ácido hidrofluórico, la placa del cuarzo del grado óptico no hace

reaccione con cualquier ácido y base excepto el ácido hidrofluórico.
5. estabilidad excelente del choque termal
6. alta transmisión hasta el 85%
7. dureza hasta 9,0

El proceso de nuestros &lens de la oblea del zafiro

descripción del tamaño para los substratos llevados

Crystal Material:       ≥ 99,995%, pureza elevada, Al2O3 monocristalino

Orientación:          C-AXIS (0001) a M (1-100) 0.2°±0.1°and C-AXIS (0001) a A (11-20) 0°±0.1°

                             O por Custiomzied como como A, R, M

Diámetro:      2 pulgadas         3inch        4inch       5inch         6inch               8inch

Grueso:  0.43/0.33      0,43        0.5/0.65     1,00         1.0/1.2m m        1.5m m

 De la longitud:  16m m         22m m       30m m     42.5m m      47.5m m           57m m

De la orientación:                     ± 0.2° del Uno-avión (1 1-2 0)

Superficie   :                                    DSP/SSP

TTV      :         ≤10um        ≤10um     ≤15um     ≤15um       ≤25um            ≤40um

ARCO   :          ≤10um       ≤10um      ≤15um     ≤20um        ≤30um            ≤40um

Front Surface:                Ra<0.3nm (DSP O SSP)

Superficie trasera:             Fino tierra Ra=0.8 ~ 1,2 um () del SSP/Epi pulió el ≤ 0,30 nanómetro (DSP) del Ra

Paquete:                     caso del casstle 25pcs en sitio de limpieza de 100 grados

3. Usos

Para el uso del substrato del LED

Los usos de la oblea y del substrato del zafiro incluyen:

- Usos microelectrónicos de IC - Silicio-en-zafiro el SOS
- Crecimiento de compuestos/del nitruro superconductores del galio - detectores infrarrojos
- Microelectrónica híbrida - portadores de pulido
lente de cristal óptica para las ventanas, transporte, vidrio de cubierta y así sucesivamente.
(Transmisión óptica del ultravioleta para acercar a infrarrojo
Resistencia de la temperatura alta y de radiación)

4. compañía introducir

    SHANGAI CO. COMERCIAL FAMOSO, LTD. localiza en la ciudad de Shangai, que es la mejor ciudad

de China, y nuestra fábrica se funda en la ciudad de Wuxi en 2014, tenemos la fábrica del zafiro en la ciudad de Wuxi.
 Nos especializamos en el proceso de una variedad de materiales en las obleas, los substratos y óptico custiomized

piezas de cristal, tipo below.components aslike de los materiales ampliamente utilizado en la electrónica, la óptica, optoelectrónica

y muchos otros campos. También hemos estado trabajando de cerca con mucho nacional y de ultramar

las universidades, instituciones de investigación y compañías, proporcionan productos modificados para requisitos particulares y los servicios para

sus proyectos del R&D. Es nuestra visión a mantener una buena relación de la cooperación con nuestros todos

clientes por nuestros buenos reputatiaons.

5. sobre el embalaje y la entrega.
