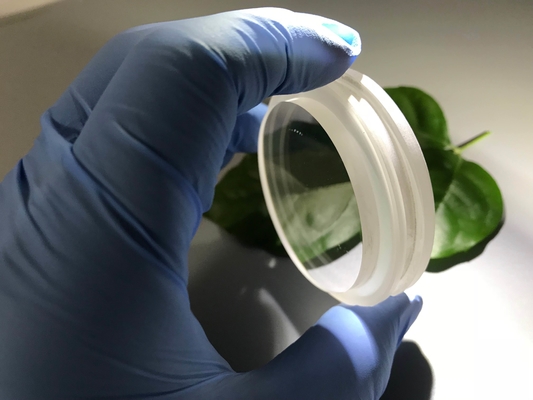

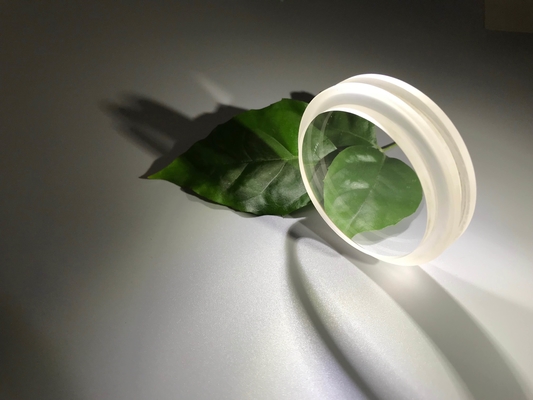

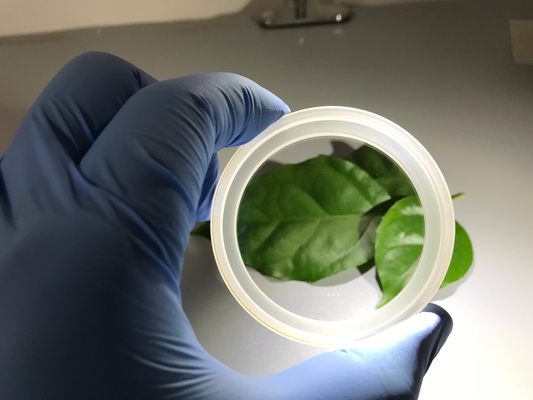

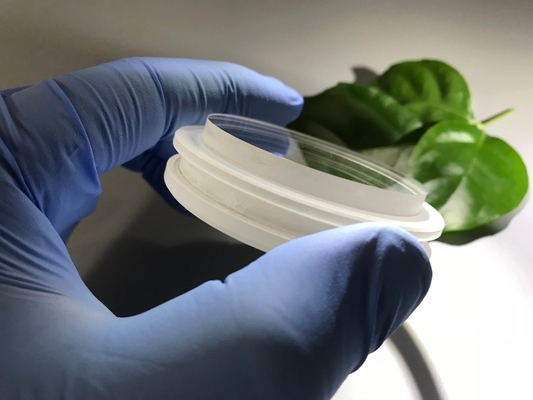

Vidrio transparente de Sapphire Optical Windows Polished Flanges del vacío

El vidrio del zafiro es un uso del zafiro sintético producido generalmente sujetando el polvo del óxido de aluminio bajo calor y presión extremos. Fomente el tratamiento térmico quita tensiones internas antes de procesar en las hojas finas. La salida resultante es un material transparente que es más durable que el vidrio estándar. Tome la nota que un zafiro sintético tiene las mismas propiedades físicas que el zafiro natural.

VENTAJAS DEL VIDRIO DEL ZAFIRO

Los rebordes del viewport del vacío del zafiro de los productos del Accu-vidrio son clasificados para los usos altos y ultraaltos del vacío (UHV).

El uso del zafiro de la pureza elevada y las aleaciones bajas de la extensión permiten que estos viewports sean cocidos en varias ocasiones hacia fuera en las temperaturas hasta el zafiro 350°C. en estos viewports es un solo material anisotrópico cristalino sintético, hexagonal que exhibe calidades físicas, termales, dieléctricas y ópticas substancialmente diversas cuando está medido a lo largo de diversas hachas. La orientación cristalina de los viewports de los productos del Accu-vidrio es normal al eje óptico o a la orientación del 90°.

El zafiro ULTRAVIOLETA del grado tiene un alcance de transmisión de los 0.250µm a los 4.50µm mientras que el zafiro regular tiene un alcance de transmisión de los 0.30µm a los 4.00µm. El final superficial pobre puede contribuir tanto como el 10% a las pérdidas de transmisión totales. Todos los viewports se suministran las caras planas que se han acabado a un rasguño-EMPUJE 50-20. Las pendientes termales no deben exceder 20°C por minuto.

¿CÓMO HACE EL TIC EL TRABAJO?

Las ventanas de cristal del zafiro permiten que la ventana sea montada tan cerca a la cámara como razonablemente posible y permita el acceso más claro de la superficie de la ventana en el lado del aire. Estas ventanas plata-se sueldan a las mangas de Kovar®. Se montan en los adaptadores de acero inoxidables y el tipo rebordes de la tubo-soldadura de los CF para el uso debajo de 1x10-11, o el tipo Kwik-Flange® del ISO. Las soldaduras opcionales del reborde están disponibles como pedido especial.

Las superficies de Sapphire Window que son extremadamente duras y la oferta resistente del rasguño al mínimo de distorsión y proporcionan la transmisión ligera máxima conveniente para la mayoría de los usos. Los viewports ULTRAVIOLETA del grado tienen una orientación cristalina del 90° normal al eje óptico.

Características:

• Ofrece mayor área distorsión-libre de la visión
• el ¾” y 1" son grado ULTRAVIOLETA.
• Contenido magnético el solamente 1% al 3% de Kovar®
• >Transmisión del 80% de 250nm (grado ULTRAVIOLETA) a 4000nm
• Soporte de los CF y de la soldadura bakeable a 450°C, pendiente 25°C/Min
• Kwik-Flange® bakeable a 200°C

Podemos ofrecer a “Sapphire Viewports” disponible en serie de tamaños estándar a partir 3/4 pulgada a 2 pulgadas con una variedad de opciones del reborde. Las dimensiones están en pulgadas a menos que se indicare en forma diferente.

PRECAUCIÓN: Aunque el zafiro tenga una conductividad termal razonable, para la seguridad, recomendamos fuertemente que no se expone ningún viewport a una rampa de la temperatura de mayor que 2-3°C por minuto, y que no se exponga ningún viewport para dirigir la radiación termal. Para limitar pendientes termales al calentar viewports, recomendamos el área de visión y el reborde se cubra con muchas capas de papel de aluminio para actuar como escudo reflexivo.
