Tipo aislador del diámetro 150m m de la oblea del Gaas del método de VGF semi - para la microelectrónica
  • Tipo aislador del diámetro 150m m de la oblea del Gaas del método de VGF semi - para la microelectrónica
  • Tipo aislador del diámetro 150m m de la oblea del Gaas del método de VGF semi - para la microelectrónica

Tipo aislador del diámetro 150m m de la oblea del Gaas del método de VGF semi - para la microelectrónica

Lugar de origen China
Nombre de la marca zmsh
Certificación no
Número de modelo GaAs-3inch
Detalles del producto
Material:
Solos substratos cristalinos del GaAs
Industria:
oblea del semicondutor
Uso:
el substrato del semiconductor, llevó el microprocesador, ventana de cristal óptica, substratos del
Método:
vFG
Tamaño:
campo común 2-6inch
Grueso:
675um
Alta luz:

oblea del arseniuro del indio

,

substrato laalo3

Descripción de producto



N-tipo 3inch, 4inch, tipo semiaislante del metod de VFG de las obleas del arseniuro de galio de 6inch dia150mm GaAs para la microelectrónica,



--------------------------------------------------------------------------------------------------------------

Obleas del arseniuro de galio del GaAs)

El arseniuro de galio (GaAs) es un compuesto de los elementos galio y arsénico. Es un semiconductor directo del bandgap de III-V con una estructura cristalina de la blenda de cinc.

El arseniuro de galio se utiliza en la fabricación de dispositivos tales como circuitos integrados de la frecuencia microondas, circuitos integrados monolíticos de la microonda, diodos electroluminosos infrarrojos, diodos láser, células solares y ventanas ópticas. [2]

El GaAs es de uso frecuente como material del substrato para el crecimiento epitaxial de otros semiconductores de III-V incluyendo el arseniuro de galio del indio, el arseniuro de galio de aluminio y otros.

Característica y uso de la oblea del GaAs

Característica Campo del uso
Alta movilidad de electrón Diodos electroluminosos
De alta frecuencia Diodos láser
Alta eficacia de conversión Dispositivos fotovoltaicos
Bajo consumo de energía Alto transistor de movilidad de electrón
Hueco de banda directo Transistor bipolar de la heterounión



Especificación

GaAs sin impurificar

Especificaciones semiaislantes del GaAs



Método del crecimiento VGF
Dopante Carbono
Oblea Shape* Redondo (diámetro: 2", 3", 4", y 6")
Orientación superficial ** (100) ±0.5°

” Obleas *5 disponibles a petición

** Otras orientaciones quizá disponibles a petición



Resistencia (Ω.cm) ≥1 × 107 ≥1 × 108
Movilidad (cm2 de /V.S) ≥ 5.000 ≥ 4.000
Densidad de la echada del grabado de pistas (cm2) 1,500-5,000 1,500-5,000



Diámetro de la oblea (milímetro) 50.8±0.3 76.2±0.3 100±0.3 150±0.3
Grueso (µm) 350±25 625±25 625±25 675±25
TTV [P/P] (µm) ≤ 4 ≤ 4 ≤ 4 ≤ 4
TTV [P/E] (µm) ≤ 10 ≤ 10 ≤ 10 ≤ 10
DEFORMACIÓN (µm) ≤10 ≤10 ≤10 ≤5
DE (milímetro) 17±1 22±1 32.5±1 MUESCA
DE/SI (milímetro) 7±1 12±1 18±1 N/A
Polish* E/E, P/E, P/P E/E, P/E, P/P E/E, P/E, P/P E/E, P/E, P/P

*E=Etched, P=Polished

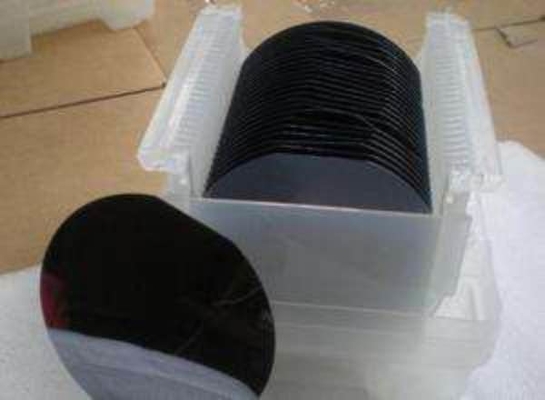

Tipo aislador del diámetro 150m m de la oblea del Gaas del método de VGF semi - para la microelectrónica 0



FAQ –
Q: ¿Qué usted puede suministrar logística y coste?
(1) aceptamos DHL, Fedex, TNT, UPS, el ccsme, SF y el etc.
(2) si usted tiene su propio número expreso, es grande.
Si no, podríamos ayudarle para entregar. Freight=USD25.0 (el primer peso) + USD12.0/kg

Q: ¿Cuál es plazo de expedición?
(1) para los productos estándar tales como lente de la bola, lente de powell y lente del colimador:
Para el inventario: la entrega es 5 días laborables después de orden.
Para los productos modificados para requisitos particulares: la entrega es 2 o 3 workweeks después de orden.
(2) para los productos apagado-estándar, la entrega es 2 o 6 workweeks después de que usted ponga la orden.

Q: ¿Cómo pagar?
T/T, Paypal, unión del oeste, MoneyGram, garantía segura del pago y del comercio en Alibaba y etc….

Q: ¿Cuál es el MOQ?
(1) para el inventario, el MOQ es 5pcs.
(2) para los productos modificados para requisitos particulares, el MOQ es 5pcs-20pcs.
Depende de cantidad y de técnicas

Q: ¿Usted tiene informe de inspección para el material?
Podemos suministrar el informe de detalle para nuestros productos.


Empaquetado – Logistcs
Worldhawk se refiere a cada uno los detalles del paquete, limpieza, tratamiento antiestático, por electrochoque. ¡Según la cantidad y la forma del producto, tomaremos un diverso proceso de empaquetado!

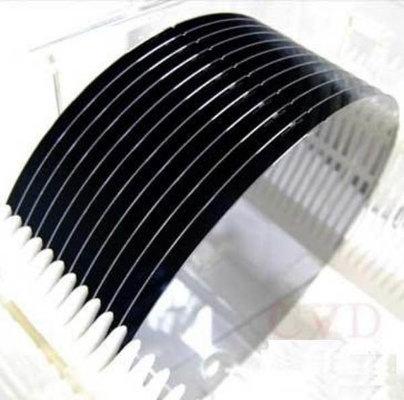

Tipo aislador del diámetro 150m m de la oblea del Gaas del método de VGF semi - para la microelectrónica 1
