Propiedad física del zafiro
El vidrio del zafiro es manufacturado del zafiro del solo cristal (Al2O3), haciendo les el ideal para los usos exigentes (tales como sistemas del laser) debido a su dureza superficial extrema, alta conductividad termal, alta constante dieléctrica y resistencia a los ácidos y a los álcalis químicos comunes. El zafiro es el segundo cristal más duro al lado de diamantes y, debido a su fuerza estructural, las ventanas del zafiro se pueden hacer mucho deluente que otras ventanas dieléctricas comunes con transmitencia mejorada. Químicamente, el zafiro es el óxido de aluminio del solo cristal (Al2O3), y es útil en un alcance de transmisión a partir de la 0,2 - los 5.5µm.
¿Por qué elija el vidrio del zafiro?
1- Windows de cristal más fino y más fuertemente que estándar
2- Transmite las longitudes de onda que se extienden de ULTRAVIOLETA a Mediados de-infrarrojo
3- Dureza superficial extrema de las características y resistencia química
---------------------------------------------------------------------------------------------------------------------------
2. Comparación de los materiales ópticos de la ventana
Usos de las propiedades materiales
BK7
Alcance de transmisión: 330-2100nm
Índice de refracción: 1.5164@588nm usos visibles y cercanos del costo más popular y más bajo del IR del espectro
Silicona fundida
Alcance de transmisión: extensión termal baja 185-2500nm ULTRAVIOLETA al espectro del IR
Índice de refracción: coeficiente de 1.4858@308nm: 0,54 mejores opciones de x 10-6K para la resistencia termal
Zafiro
Alcance de transmisión: la mejor opción de la dureza fuerte 180-4500nm para los usos de la resistencia del rasguño
Índice de refracción: alcance de transmisión ancho de la óptica más fina de 1.755@1000nm
Fluoruro del calcio
Alcance de transmisión: 170-7800nm pocos usos higroscópicos del laser del IR de la susceptibilidad
Coeficiente: 18,85 alta extensión termal de x 10-6K
Índice de refracción: 1.399@5000nm
MgF2
Alcance de transmisión: usos ULTRAVIOLETA del laser 120-7000nm
| Artículo | B270 | CaF2 | GE | MgF2 | N-BK7 | Zafiro | Si | Sillca fundido ULTRAVIOLETA | ZnSe | ZnS |
| Índice de refracción (nd) | 1,523 | 1,434 | 1,003 | 1,413 | 1,517 | 1,768 | 3,422 | 1,458 | 2,403 | 2,631 |
| Coeffcient de la dispersión (Vd) | 58,5 | 95,1 | N/A | 106,2 | 64,2 | 72,2 | N/A | 67,7 | N/A | N/A |
| Densidad (g/cm3) | 2,55 | 3,18 | 5,33 | 3,18 | 2,46 | 3,97 | 2,33 | 2,20 | 5,27 | 5,27 |
| TCE (μm/m℃) | 8,2 | 18,85 | 6,1 | 13,7 | 7,1 | 5,3 | 2,55 | 0,55 | 7,1 | 7,6 |
| Ablande la temperatura (el ℃) | 533 | 800 | 936 | 1255 | 557 | 2000 | 1500 | 1000 | 250 | 1525 |
| Dureza de Knoop (kg/mm2) | 542 | 158,3 | 780 | 415 | 610 | 2200 | 1150 | 500 | 120 | 120 |
3. tamaño común para las piezas ópticas del zafiro
Diámetro 0.2-300m m o arreglo para requisitos particulares
Tolerancia +/-0.1mm o +/-0.02mm del diámetro
Grueso 0.10-100m m
± 0.1m m o +/-0.02mm de la tolerancia del grueso
Calidad superficial (rasguño y empuje) 60/40, 40/20 o mejor
Exactitud superficial λ/10, λ/2, λ
Abertura clara el >85%, el >90%
Paralelismo +/--3 ', +/--30”
Grado biselado 0.1~0.3mm×45

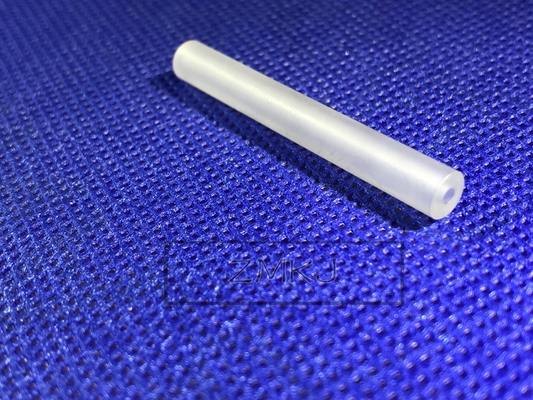

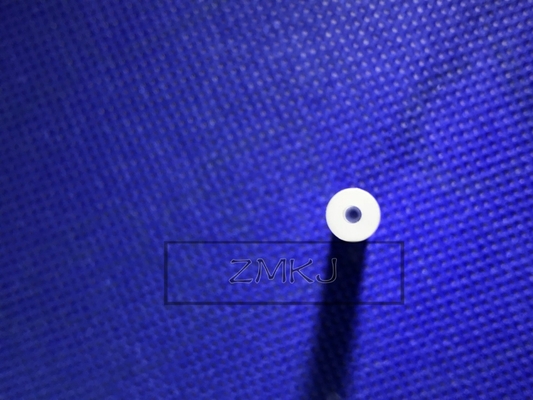

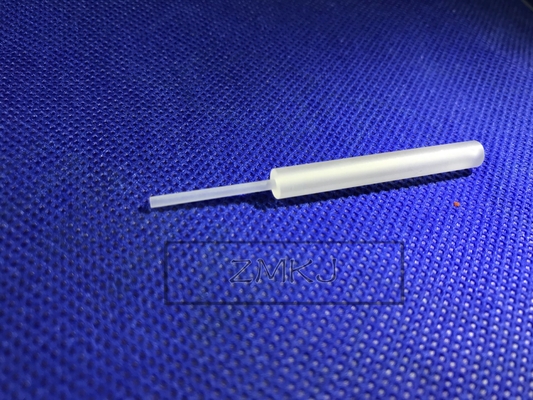

pequeño tubo de 4,0 muestras en detalles
5. Podemos suministrar servicio modificado para requisitos particulares profesional a tiempo y proporcionar la cooperación
y ayuda del nuevo dispositivo del desarrollo de productos y de la tecnología.
| Empaquetado | películas del ANIMAL DOMÉSTICO del → de los productos o papel electrostático del vinilo en sitio de limpieza |
| Trazador de líneas antivibraciones del amortiguador del embalaje del → de los plásticos internos de la espuma para el paquete | |
| El → externo del embalaje cinco capas acanaló la caja de papel del cartón o como sea necesario | |
| Envío | por el → UPS, DHL, Fedex, TNT, el ccsme, SF, etc del aire |
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
